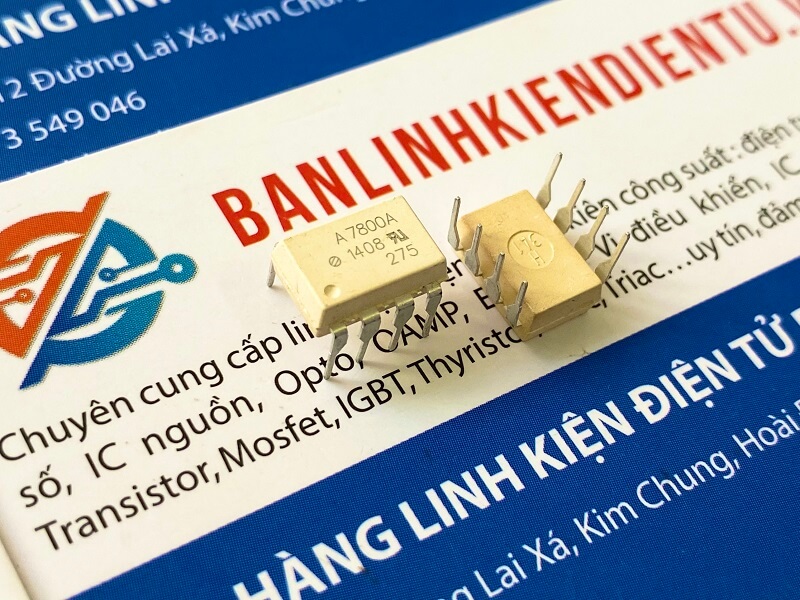

A7800A, A 7800, HCPL-7800 DIP-8 Opto Drive Avago Nhập Khẩu Chính Hãng

Avago A7800 là một loại optocoupler hoặc isolation amplifier được sử dụng để cách ly tín hiệu điện giữa các mạch với mục đích bảo vệ và truyền tín hiệu an toàn trong các ứng dụng có sự chênh lệch điện áp lớn hoặc có nguy cơ nhiễu điện từ. Dưới đây là một số điểm chính về HCPL-7800:

Đặc điểm chính của HCPL-7800

1. Chức năng:
   • HCPL-7800 là một bộ khuếch đại cách ly tín hiệu (isolation amplifier), được thiết kế để truyền tín hiệu điện áp tương tự (analog) từ một phần của mạch điện sang phần khác mà không có sự tiếp xúc điện trực tiếp. Điều này giúp ngăn chặn sự truyền dẫn điện không mong muốn giữa các mạch, bảo vệ thiết bị và người sử dụng khỏi các hiện tượng điện áp cao hoặc nhiễu điện từ.
2. Đóng gói:
   • DIP-8 package: HCPL-7800 được đóng gói trong vỏ DIP-8 (Dual Inline Package), có 8 chân kết nối. Loại đóng gói này giúp dễ dàng tích hợp vào các bảng mạch in (PCB), đặc biệt là trong các ứng dụng công nghiệp hoặc thương mại.
3. Tính năng kỹ thuật:
   • Tính năng cách ly cao: HCPL-7800 cung cấp mức cách ly rất cao giữa các đầu vào và đầu ra (thường lên đến 3750 Vrms), đảm bảo rằng các tín hiệu điện không bị can thiệp lẫn nhau và giảm thiểu rủi ro về an toàn điện.
   • Truyền tín hiệu chính xác: Với sự sử dụng của công nghệ optocoupler tiên tiến, HCPL-7800 có khả năng truyền tín hiệu với độ chính xác cao, ít méo tín hiệu và độ trễ thấp.
   • Hiệu suất nhiệt cao: HCPL-7800 được thiết kế để hoạt động ổn định trong nhiều điều kiện nhiệt độ, từ -40°C đến 85°C, phù hợp cho các ứng dụng trong môi trường khắc nghiệt.
4. Ứng dụng:
   • Hệ thống điều khiển động cơ: HCPL-7800 thường được sử dụng trong các hệ thống điều khiển động cơ, nơi cần cách ly tín hiệu giữa các bộ phận điều khiển và bộ phận công suất cao.
   • Nguồn điện chuyển mạch (SMPS): Sử dụng để giám sát và điều khiển điện áp trong các bộ nguồn chuyển mạch, nơi cách ly giữa các phần cao áp và hạ áp là cực kỳ quan trọng.
   • Thiết bị y tế: Được sử dụng trong các thiết bị y tế để đảm bảo an toàn khi cách ly tín hiệu giữa các phần của thiết bị tiếp xúc với bệnh nhân và các phần điều khiển công suất cao.
5. Nhà sản xuất:
   • Avago Technologies: HCPL-7800 được sản xuất bởi Avago Technologies, một trong những công ty hàng đầu trong lĩnh vực sản xuất các linh kiện điện tử cao cấp, nay là một phần của Broadcom Inc.

Kết luận

HCPL-7800 của Avago là một giải pháp tối ưu cho các ứng dụng cần cách ly tín hiệu trong các hệ thống điện tử công nghiệp, nguồn điện và thiết bị y tế. Với khả năng cách ly cao, truyền tín hiệu chính xác và hoạt động ổn định trong nhiều điều kiện, HCPL-7800 giúp bảo vệ các mạch điện và đảm bảo hiệu suất của hệ thống.

Cấu tạo của HCPL-7800

1. Đèn LED phát quang (LED Emitter):
   • HCPL-7800 bao gồm một đèn LED phát quang bên trong. Khi có dòng điện chạy qua, đèn LED này phát ra ánh sáng hồng ngoại.
   • LED này thường được kích hoạt bởi tín hiệu điện áp từ mạch đầu vào. Ánh sáng hồng ngoại này là tín hiệu trung gian dùng để truyền thông tin từ mạch đầu vào sang mạch đầu ra mà không cần kết nối điện trực tiếp.
2. Photodetector (Bộ thu quang):
   • Photodetector nằm ở phía đối diện của đèn LED bên trong con chip. Khi ánh sáng hồng ngoại từ đèn LED chiếu tới, photodetector này chuyển đổi ánh sáng trở lại thành tín hiệu điện.
   • Trong HCPL-7800, photodetector này có thể là một phototransistor hoặc photodiode, tùy thuộc vào thiết kế cụ thể của mạch.
3. Bộ khuếch đại (Amplifier):
   • Sau khi tín hiệu ánh sáng được photodetector chuyển đổi lại thành tín hiệu điện, tín hiệu này thường được khuếch đại bởi một bộ khuếch đại tích hợp bên trong IC.
   • Bộ khuếch đại này giúp đảm bảo rằng tín hiệu đầu ra có độ mạnh đủ lớn và có chất lượng cao, phù hợp để truyền tới các phần khác của mạch.
4. Mạch cách ly (Isolation Circuit):
   • Mạch cách ly là thành phần cốt lõi của HCPL-7800. Nó đảm bảo rằng không có sự kết nối điện trực tiếp giữa mạch đầu vào và đầu ra. Điều này rất quan trọng trong các ứng dụng cần bảo vệ các phần nhạy cảm của mạch khỏi điện áp cao hoặc nhiễu điện từ.
   • Khoảng cách vật lý và đặc tính cách điện của chất liệu trong IC đảm bảo sự cách ly điện áp cao (thường lên đến 3750 Vrms).
5. Mạch điều khiển và phản hồi (Feedback Control Circuit):
   • Một số biến thể của HCPL-7800 có tích hợp mạch phản hồi để cải thiện độ chính xác của tín hiệu đầu ra, điều này giúp tối ưu hóa hiệu suất và giảm thiểu sai số trong quá trình truyền tín hiệu.

Đóng gói (Package):

• DIP-8 Package:
  • HCPL-7800 được đóng gói trong một vỏ DIP-8 (Dual Inline Package) tiêu chuẩn, có 8 chân kết nối.
  • Các chân này bao gồm chân nguồn (Vcc), chân đầu vào (Vin), chân đầu ra (Vout), và các chân đất (GND), cùng với các chân điều khiển khác tùy thuộc vào model.

Hoạt động tổng quát

• Khi tín hiệu điện áp đầu vào được đưa vào LED emitter, đèn LED phát ra ánh sáng. Ánh sáng này được nhận bởi photodetector, sau đó được chuyển đổi lại thành tín hiệu điện và khuếch đại bởi mạch bên trong IC. Tín hiệu đã cách ly này sau đó được truyền ra mạch đầu ra, với khả năng cách ly cao giữa đầu vào và đầu ra.

Kết luận

HCPL-7800 có cấu tạo đơn giản nhưng hiệu quả, giúp cách ly và truyền tín hiệu giữa các phần mạch khác nhau trong các hệ thống yêu cầu an toàn và độ tin cậy cao. Các thành phần chính như đèn LED phát quang, photodetector, và bộ khuếch đại bên trong IC giúp đảm bảo truyền tín hiệu một cách chính xác và an toàn.

Mạch Ứng Dụng của HCPL-7800

Mạch giám sát dòng điện (Current Sensing Circuit):

1. Mục đích:

HCPL-7800 thường được sử dụng trong các mạch giám sát dòng điện, đặc biệt trong các hệ thống điều khiển công suất cao như bộ chuyển đổi nguồn (SMPS), bộ điều khiển động cơ, và hệ thống quản lý năng lượng. Mục tiêu là cách ly tín hiệu đo dòng điện từ các phần công suất cao của hệ thống và truyền tín hiệu này một cách an toàn đến vi điều khiển hoặc các mạch xử lý khác.

2. Sơ đồ khối cơ bản:

• Nguồn điện chính (Power Supply): Cung cấp điện áp cho hệ thống.
• Cảm biến dòng điện (Current Shunt Resistor): Một điện trở shunt nhỏ được đặt trong đường dẫn dòng điện cần giám sát. Khi dòng điện chạy qua điện trở này, nó tạo ra một điện áp tỷ lệ với dòng điện chạy qua.
• HCPL-7800:
  • Đầu vào (Vin): Được kết nối với đầu ra của điện trở shunt, nơi điện áp tương ứng với dòng điện được đưa vào.
  • Đầu ra (Vout): Tín hiệu điện áp đã được cách ly, phản ánh dòng điện qua điện trở shunt, được truyền đến mạch xử lý hoặc vi điều khiển.
• Mạch xử lý (Microcontroller/ADC): Tín hiệu đầu ra từ HCPL-7800 được đưa vào bộ chuyển đổi tương tự sang số (ADC) của vi điều khiển để xử lý thêm hoặc hiển thị thông tin.

3. Nguyên lý hoạt động:

• Cảm biến dòng điện phát hiện dòng điện qua tải và tạo ra một điện áp nhỏ trên điện trở shunt.
• HCPL-7800 nhận tín hiệu điện áp từ cảm biến và truyền nó qua mạch cách ly quang học của nó.
• Đầu ra cách ly của HCPL-7800 là một tín hiệu điện áp tương tự, tương ứng với dòng điện qua tải nhưng đã được cách ly điện áp, đảm bảo an toàn cho các mạch điều khiển và xử lý.
• Vi điều khiển nhận tín hiệu từ HCPL-7800 và sử dụng nó để điều chỉnh hoạt động của hệ thống hoặc để hiển thị thông tin về dòng điện.

4. Lợi ích:

• Cách ly an toàn: HCPL-7800 cách ly hoàn toàn giữa phần mạch công suất cao và phần mạch điều khiển, giúp bảo vệ vi điều khiển và các linh kiện nhạy cảm khỏi các xung điện áp cao hoặc nhiễu điện từ.
• Truyền tín hiệu chính xác: HCPL-7800 đảm bảo tín hiệu dòng điện được truyền một cách chính xác và ít nhiễu.
• Ứng dụng linh hoạt: Mạch giám sát dòng điện này có thể được sử dụng trong nhiều ứng dụng khác nhau, từ các hệ thống năng lượng tái tạo, nguồn điện công nghiệp, đến điều khiển động cơ.

Kết luận:

HCPL-7800 là một thành phần quan trọng trong các mạch giám sát và cách ly tín hiệu, đặc biệt trong các ứng dụng công nghiệp và hệ thống điều khiển công suất cao. Bằng cách cách ly tín hiệu dòng điện, nó đảm bảo an toàn và độ tin cậy cho các mạch điều khiển và xử lý.

Datasheet của Opto A7800
