CD4040BE, CD4040 bộ đếm nhị phân 12 giai đoạn DIP-16

7.500₫

Mã sản phẩm: CD4040BE

Loại linh kiện: IC số

Kiểu chân: DIP16

Hình thức: Mới

Tình trạng: Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu về IC số CD4040BE:

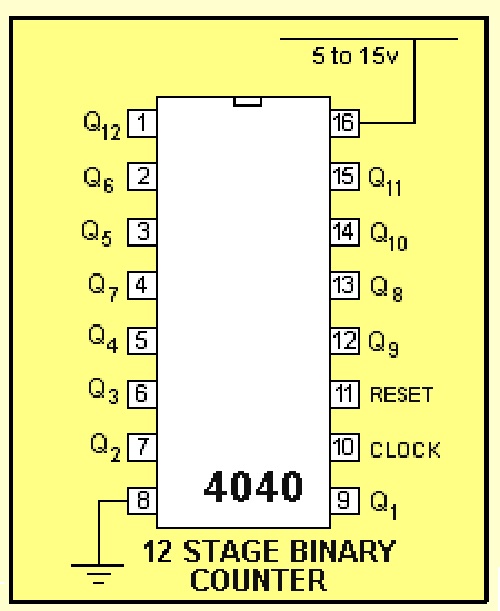

CD4040BE là một mạch tích hợp CMOS có chức năng như bộ đếm gợn sóng nhị phân 12 giai đoạn. Tiến trình của bộ đếm xảy ra theo một lần đếm trong quá trình chuyển đổi âm của mỗi xung đầu vào. Để biết thêm chi tiết về sơ đồ chân bộ đếm nhị phân, sơ đồ mạch, v.v., bạn có thể kiểm tra datasheet của CD4040BE.
Bộ đếm này có thể được đặt lại về trạng thái tất cả số 0 bằng cách xác nhận mức cao trên dòng RESET. Việc thực hiện hành vi kích hoạt Schmitt trên đường xung đầu vào giúp điều chỉnh khoảng thời gian tăng và giảm không hạn chế. Bộ đệm được áp dụng cho tất cả đầu vào và đầu ra. Nó có thể đếm tới 2^12 (4096) trạng thái nhị phân, giúp nó phù hợp với nhiều ứng dụng kỹ thuật số khác nhau yêu cầu phân chia tần số, tính thời gian hoặc đếm.

CD4040 là gì ?

CD4040 thuộc dòng IC CD4000. Nó là một bộ đếm nhị phân ripple carry 12 giai đoạn. Bộ đếm tăng một số đếm trên quá trình chuyển đổi âm của mỗi xung đồng hồ. Bộ đếm được reset về trạng thái 0 bởi một logic “1” tại đầu vào reset độc lập với đồng hồ. CD4040 có gói IC nội tuyến kép (IC) 16 chân kín. Đầu ra của vi mạch luôn đi kèm với TTL, làm cho nó rất dễ dàng giao tiếp với các thiết bị TTL, CMOS và NMOS khác. IC có nhiều tính năng bổ sung như khả năng chống nhiễu cao và bảo vệ tĩnh i / O thông qua diode kẹp.

Bộ đếm ripple nhị phân là gì

Bộ đếm ripple nhị phân thường sử dụng một mạch đa hài 2 trạng thái bền để đầu vào cache được đặt vào bộ đếm làm cho số lượng tăng lên hoặc giảm xuống. Các đầu ra Q và Q luôn ngược nhau về mặt logic. Nếu đầu ra Q là logic 1 (SET), đầu ra Q là logic 0. Nếu đầu ra Q là logic 0 (REST), thì đầu ra là logic 1. Có thể làm một bộ đếm ripple nhị phân đơn giản bằng cách lắp ít nhất hai flip flop loại D.

Đặc trưng của IC số CD4040BE:

Bộ đếm/bộ chia gợn nhị phân 12 giai đoạn
Dải điện áp cung cấp rộng: 3V đến 15V
Hoạt động ở tốc độ trung bình (tần số xung nhịp lên tới 5 MHz)
Tiêu thụ ít điện năng
Đặt lại đầu vào để xóa bộ đếm
Đầu ra có khả năng điều khiển trực tiếp đèn LED hoặc các tải điện năng thấp khác
