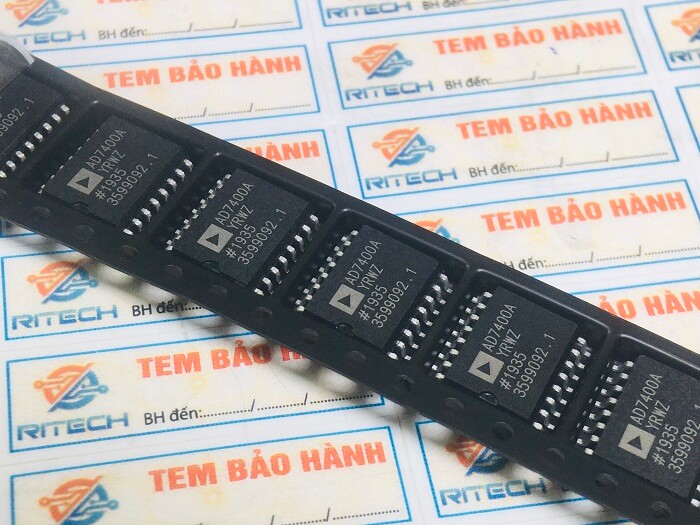

IC AD7400AYRW AD7400A chuyển đổi tín hiệu tương tự-kỹ thuật số SOP-16

AD7400A1 là bộ điều biến Σ-Δ bậc hai, chuyển đổi tín hiệu đầu vào tương tự thành luồng dữ liệu 1 bit tốc độ cao với Cách ly kỹ thuật số trên chip dựa trên Analog Devices, Inc. Công nghệ iCoupler®. AD7400A hoạt động với nguồn điện 5 V cung cấp và chấp nhận tín hiệu đầu vào vi sai ±200 mV (±320 mV toàn thang đo). Đầu vào analog được lấy mẫu liên tục bởi bộ điều biến tương tự, loại bỏ sự cần thiết của bên ngoài mạch lấy mẫu và giữ. Thông tin đầu vào được chứa trong luồng đầu ra dưới dạng mật độ của các luồng có tốc độ dữ liệu là 10 MHz.

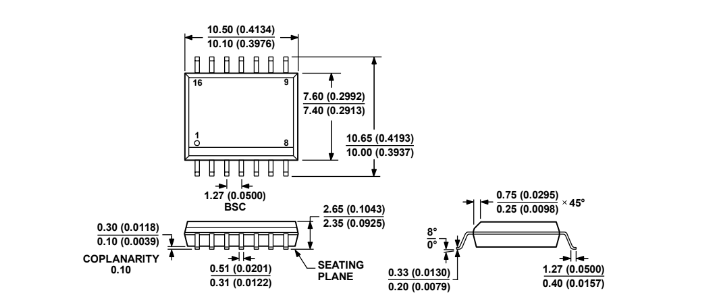

Thông tin ban đầu có thể được xây dựng lại bằng lọc kỹ thuật số thích hợp. I/O nối tiếp có thể sử dụng 5 V hoặc 3 V cung cấp (VDD2). Giao diện nối tiếp được cách ly kỹ thuật số. CMOS tốc độ cao, kết hợp với công nghệ biến áp lõi khí nguyên khối, có nghĩa là sự cách ly trên chip mang lại hiệu suất vượt trội đặc điểm vượt trội so với các lựa chọn thay thế như bộ ghép quang thiết bị. Phần này chứa một tham chiếu trên chip. AD7400A được cung cấp ở dạng gắn trên bề mặt cánh hải âu 16 đầu SOIC và 8 đầu dẫn DIP và có phạm vi nhiệt độ hoạt động từ −40°C đến +125°C.
