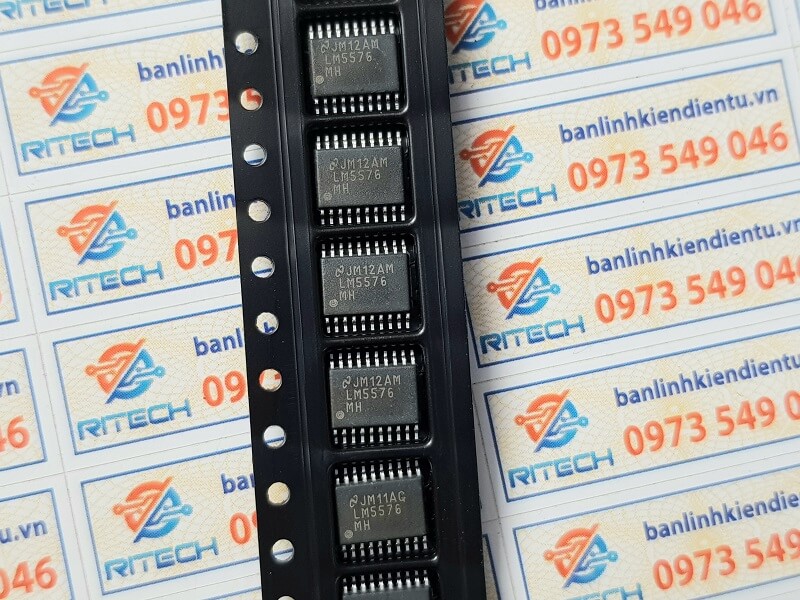

LM5576 LM5576MH IC nguồn Step-Down Switching Regulator TSSOP-20

Miêu tả

• LM5576 là một bộ chuyển đổi đơn giản dễ sử dụng bộ điều chỉnh cho phép các kỹ sư thiết kế thiết kế và tối ưu hóa nguồn cung cấp điện mạnh mẽ bằng cách sử dụng một bộ linh kiện tối thiểu. Hoạt động với dải điện áp đầu vào 6 – 75V,LM5576 cung cấp dòng điện đầu ra liên tục 3A với MOSFET kênh N 170mΩ tích hợp. Tần số hoạt động có thể điều chỉnh từ 50kHz đến 500kHz để cho phép tối ưu hóa kích thước và hiệu quả. Để giảm EMI, chân đồng bộ hóa tần số cho phép nhiều IC từ LM5576 để tự đồng bộ hóa hoặc để đồng bộ hóa với một đồng hồ bên ngoài. LM5576 đảm bảo độ mạnh mẽ với giới hạn dòng điện theo chu kỳ, bảo vệ ngắn mạch, nhiệt tắt máy và tắt máy từ xa.

Đặc trưng và thông số kỹ thuật

• Tích hợp MOSFET kênh N 75V, 170mΩ.
• Dải điện áp đầu vào cực rộng từ 6V đến 75V.
• Điện áp đầu ra có thể điều chỉnh thấp tới 1.225V.
• Độ chính xác tham chiếu phản hồi 1,5%.
• Tần số hoạt động có thể điều chỉnh từ 50kHz đến 500kHz với một điện trở.
• Đồng bộ hóa tần số chính hoặc tần số phụ.
• Khởi động mềm có thể điều chỉnh.
• Kiến trúc điều khiển chế độ hiện tại được mô phỏng.
• Bộ khuếch đại lỗi băng thông rộng.
• Bảo vệ tích hợp.

Sơ đồ chân IC nguồn  LM5576

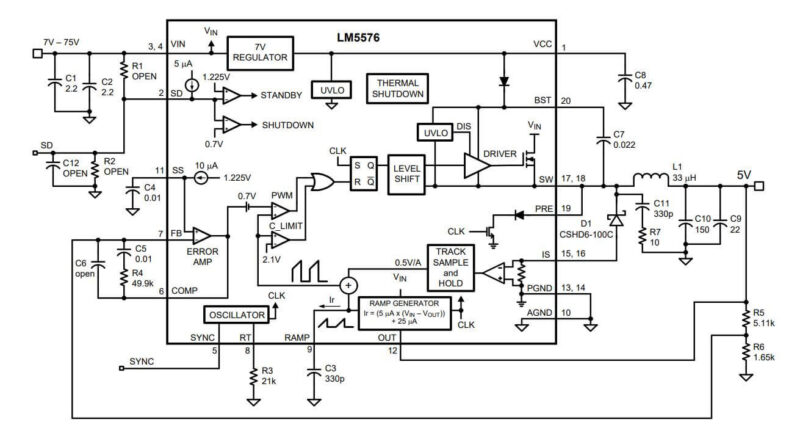

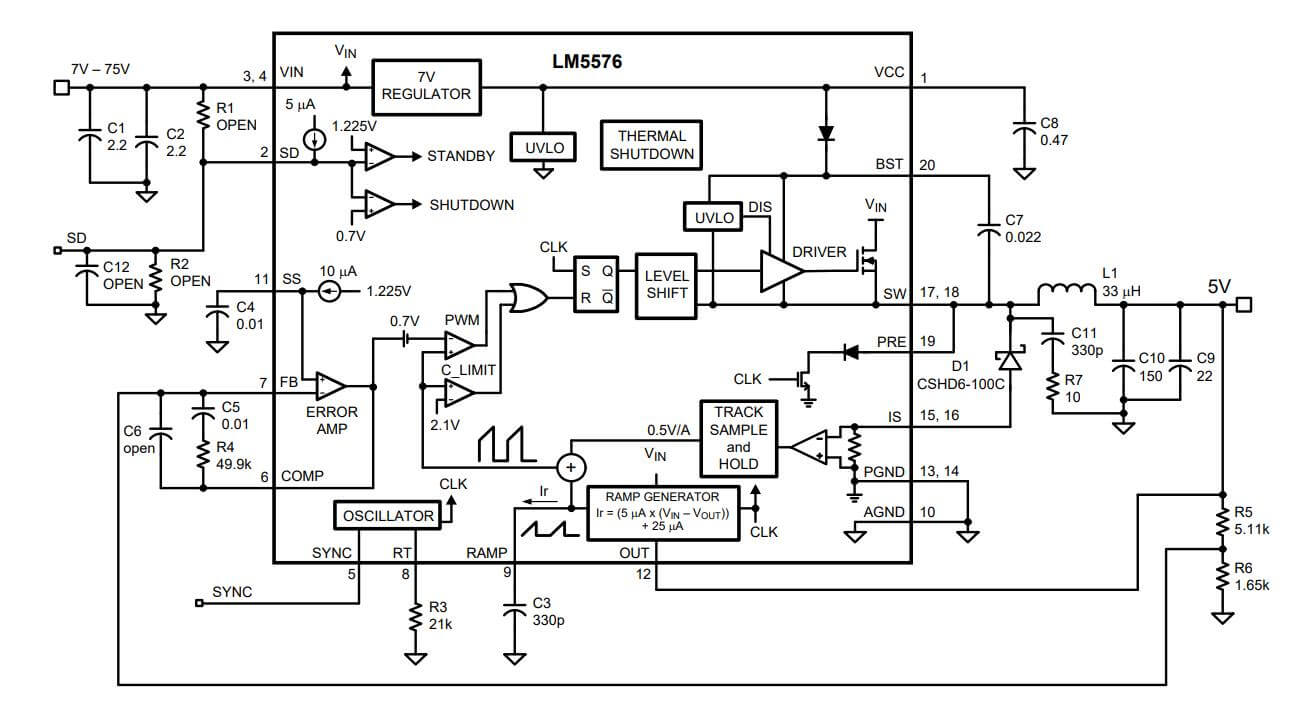

Sơ đồ khối LM5576

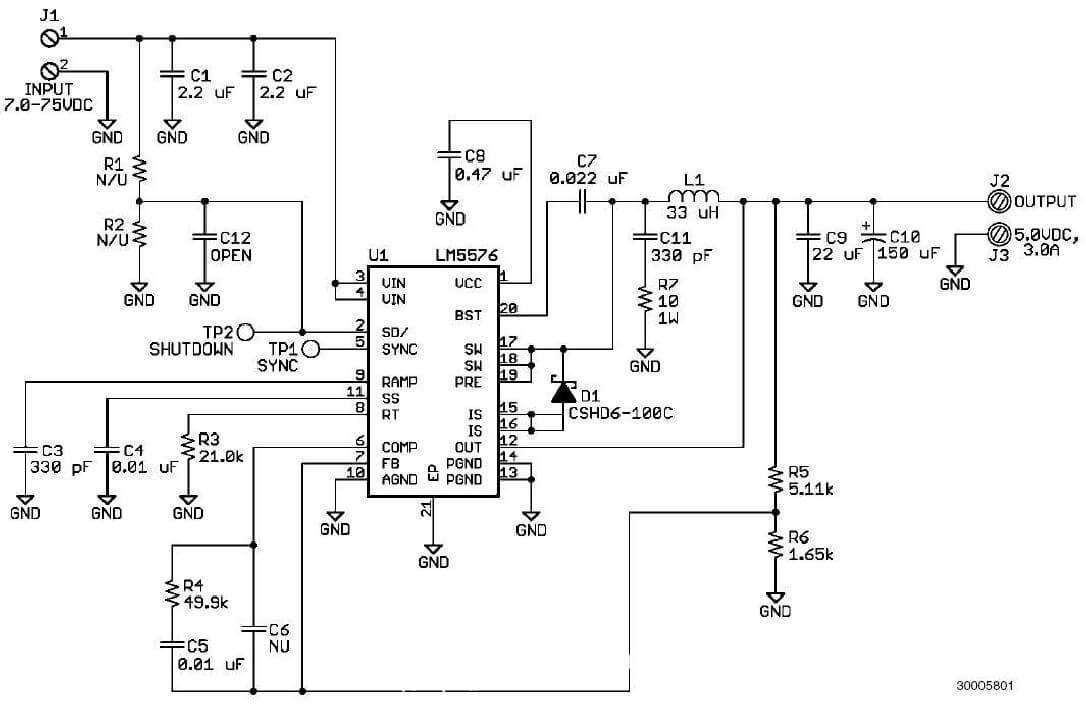

Mạch ứng dụng của IC nguồn  LM5576

Kích thước LM5576
