LNK354PN, LNK354P, LNK354 IC nguồn DIP-7

10.800₫

Mã sản phẩm : LNK354PN

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Miêu tả

LinkSwitch-HF tích hợp MOSFET nguồn 700 V, bộ tạo dao động, sơ đồ điều khiển BẬT / TẮT đơn giản, nguồn dòng chuyển mạch điện áp cao, rung tần, giới hạn dòng theo chu kỳ và mạch ngắt nhiệt vào một vi mạch nguyên khối. Nguồn điện khởi động và vận hành được lấy trực tiếp từ chân DRAIN, loại bỏ sự cần thiết của cuộn dây phân cực và mạch liên kết. Tần số chuyển mạch tối đa 200 kHz cho phép thiết kế máy biến áp từ thông rất thấp, thực tế loại bỏ nhiễu âm thanh với sơ đồ điều khiển BẬT / TẮT đơn giản sử dụng cấu tạo máy biến áp tiêu chuẩn. Hoạt động hiệu quả ở tần số chuyển mạch cao này đạt được do các đặc tính chuyển mạch được tối ưu hóa và điện dung nhỏ của MOSFET nguồn tích hợp. Mạch tự động khởi động lại tích hợp đầy đủ giới hạn an toàn công suất đầu ra trong các điều kiện sự cố như ngắn mạch đầu ra hoặc vòng hở, giảm số lượng thành phần và chi phí mạch phản hồi thứ cấp. Tần số dao động bên trong được thay đổi để giảm đáng kể cả EMI chuẩn và trung bình, giảm thiểu chi phí lọc.

Đặc trưng và thống số kỹ thuật

Tích hợp hoàn toàn tự động khởi động lại để bảo vệ ngắn mạch và vòng hở.
Nguồn cung cấp tự phân cực – tiết kiệm cuộn dây phụ của máy biến áp và các thành phần cung cấp phân cực liên quan.
Dung sai chặt chẽ và sự thay đổi nhiệt độ không đáng kể trên các thông số chính giúp giảm thiết kế và giảm chi phí.
Cho phép tần số chuyển mạch tối đa cao thiết kế biến áp mật độ từ thông rất thấp, thực tế loại bỏ nhiễu âm thanh.
Rung động tần số làm giảm đáng kể EMI.
Các gói có độ lan truyền lớn đến chân điện áp cao.
Giải pháp bộ chuyển mạch đếm thành phần thấp nhất.

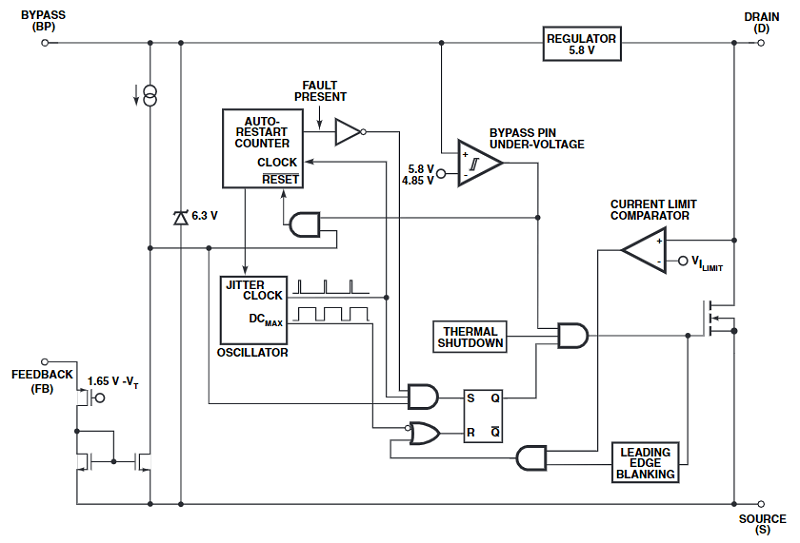

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

DRAIN (D) Pin:Kết nối cổng MOSFET nguồn. Cung cấp dòng điện hoạt động bên trong cho cả quá trình khởi động và hoạt động ở trạng thái ổn định.
BYPASS (BP) Pin:Điểm kết nối cho tụ điện bỏ qua bên ngoài 0,1 μF cho nguồn cung cấp 5,8 V được tạo bên trong.
FEEDBACK (FB) Pin:Trong quá trình hoạt động bình thường, việc chuyển đổi nguồn MOSFET được điều khiển bởi chân này. Chuyển mạch MOSFET được kết thúc khi dòng điện lớn hơn 49 μA được đưa vào chân này.
SOURCE (S) Pin:Chân này là kết nối nguồn MOSFET nguồn. Nó cũng là tham chiếu mặt đất cho các chân BYPASS và FEEDBACK.
