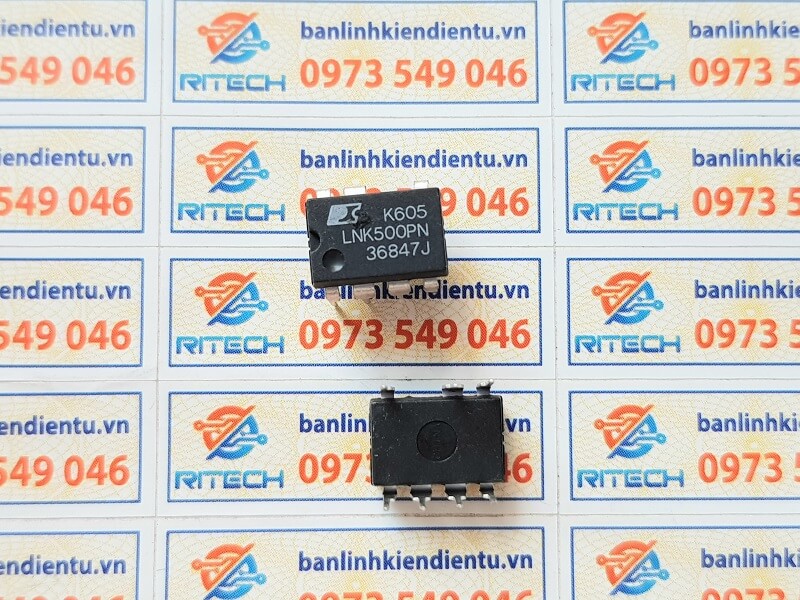

LNK500P LNK500PN LNK500 IC nguồn DIP-7

9.800₫

Mã sản phẩm : LNK500PN

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Miêu tả

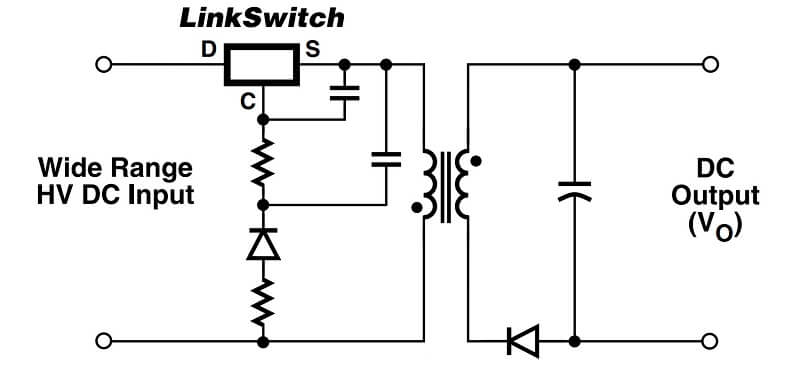

LinkSwitch được thiết kế đặc biệt để thay thế bộ sạc và bộ chuyển đổi dòng điện / RCC công suất thấp ở mức chi phí hệ thống bằng hoặc thấp hơn với hiệu suất và hiệu quả năng lượng cao hơn nhiều. LNK500 là phiên bản chi phí thấp hơn của LNK501 với đặc tính đầu ra dung sai CC rộng hơn. LinkSwitch giới thiệu một cấu trúc liên kết được cấp phép cách mạng để thiết kế các bộ nguồn chuyển mạch công suất thấp cạnh tranh với sự đơn giản và chi phí thấp của bộ điều hợp tuyến tính, đồng thời cho phép một gói nhỏ hơn, nhẹ hơn và hấp dẫn hơn nhiều khi so sánh với truyền thống. Với hiệu suất lên đến 75% và mức tiêu thụ không tải <300 mW, giải pháp LinkSwitch có thể tiết kiệm đủ năng lượng cho người dùng cuối nhờ thiết kế tuyến tính để thanh toán đầy đủ cho toàn bộ chi phí cung cấp điện. LinkSwitch tích hợp MOSFET nguồn 700 V, PWM điều khiểnl, khởi động điện áp cao, giới hạn dòng điện và mạch ngắt nhiệt vào một vi mạch nguyên khối.

Đặc trưng và thông số kỹ thuật

Phạm vi đầu vào phổ quát cho phép hoạt động trên toàn thế giới.
Giảm tới 70% công suất tiêu tán – giảm đáng kể kích thước vỏ bọc.
Đặc tính đầu ra CV / CC mà không có phản hồi thứ cấp.
Bảo vệ giới hạn dòng và nhiệt ở mức hệ thống.
Đáp ứng tất cả các yêu cầu về sự cố một điểm chỉ với một tụ điện kẹp bổ sung.
Dòng điện được kiểm soát trong vùng CC cung cấp khởi động mềm vốn có.
Phản hồi opto tùy chọn cải thiện độ chính xác điện áp đầu ra.

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

DRAIN (D) Pin:Kết nối cống MOSFET nguồn. Cung cấp dòng điện hoạt động bên trong để khởi động. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng điện.
CONTROL (C) Pin:Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi cho chu kỳ nhiệm vụ và điều khiển giới hạn dòng điện. Kết nối bộ điều chỉnh shunt nội bộ cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù.
SOURCE (S) Pin:Kết nối nguồn MOSFET đầu ra để quay trở lại nguồn điện áp cao. Mạch điều khiển phía sơ cấp thông thường và điểm tham chiếu.
