LNK501PN, LNK501P, LNK501 IC nguồn DIP-7

35.700₫

Mã sản phẩm : LNK501PN

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Miêu tả

LinkSwitch được thiết kế đặc biệt để thay thế tất cả các bộ sạc và bộ biến áp tuyến tính / RCC và bộ điều hợp trong phạm vi phổ biến ≤3 W với chi phí hệ thống bằng hoặc thấp hơn với hiệu suất và hiệu quả năng lượng cao hơn nhiều. LinkSwitch giới thiệu một cấu trúc liên kết mang tính cách mạng cho việc thiết kế các bộ nguồn chuyển mạch công suất thấp cạnh tranh với sự đơn giản và chi phí thấp của bộ điều hợp tuyến tính, đồng thời cho phép một gói nhỏ hơn, nhẹ hơn và hấp dẫn hơn nhiều khi so sánh với truyền thống. Với hiệu suất lên đến 75% ở đầu ra 3 W và mức tiêu thụ không tải <300 mW, giải pháp LinkSwitch có thể tiết kiệm đủ năng lượng cho người dùng cuối qua thiết kế tuyến tính để thanh toán hoàn toàn chi phí cung cấp điện. Một MOSFET nguồn 700 V, điều khiển PWM, khởi động điện áp cao, giới hạn dòng điện và mạch ngắt nhiệt, trên một vi mạch nguyên khối.

Đặc trưng và thông số kỹ thuật

Chi phí thấp nhất và giải pháp đếm thành phần, điện áp không đổi, dòng điện không đổi (CV / CC).
Cấu hình mạch cực kỳ đơn giản.
Nguồn điện nhẹ hơn tới 75% giúp giảm chi phí vận chuyển.
Giải pháp CV / CC dựa trên sơ cấp loại bỏ 10 đến 20 thành phần thứ cấp cho hệ thống thấp chi phí.
Kẹp chính kết hợp, phản hồi, cung cấp IC và các chức năng bù vòng – giảm thiểu các thành phần bên ngoài.
Tích hợp hoàn toàn tự động khởi động lại để chống ngắn mạch và bảo vệ lỗi vòng hở – tiết kiệm chi phí linh kiện bên ngoài.
Hoạt động 42 kHz đơn giản hóa thiết kế bộ lọc EMI.
Đầu ra 3 W với lõi EE13 cho chi phí thấp và kích thước nhỏ.

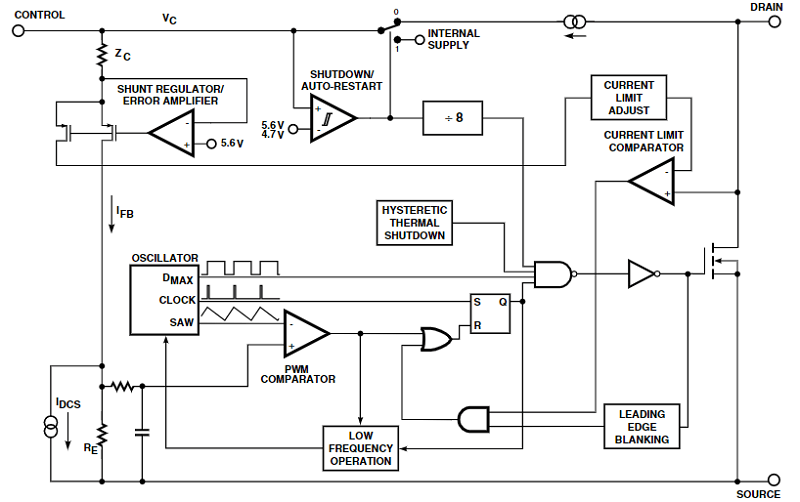

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

DRAIN (D) Pin:Kết nối cổng MOSFET nguồn. Cung cấp dòng điện hoạt động bên trong để khởi động. Điểm cảm nhận giới hạn hiện tại bên trong cho dòng chảy.
CONTROL (C) Pin:Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi cho chu kỳ nhiệm vụ và điều khiển giới hạn dòng điện. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại / tụ bù.
SOURCE (S) Pin:Đầu ra kết nối nguồn MOSFET để trả lại nguồn điện áp cao. Sơ cấp mạch điều khiển phía chung và điểm tham chiếu.
