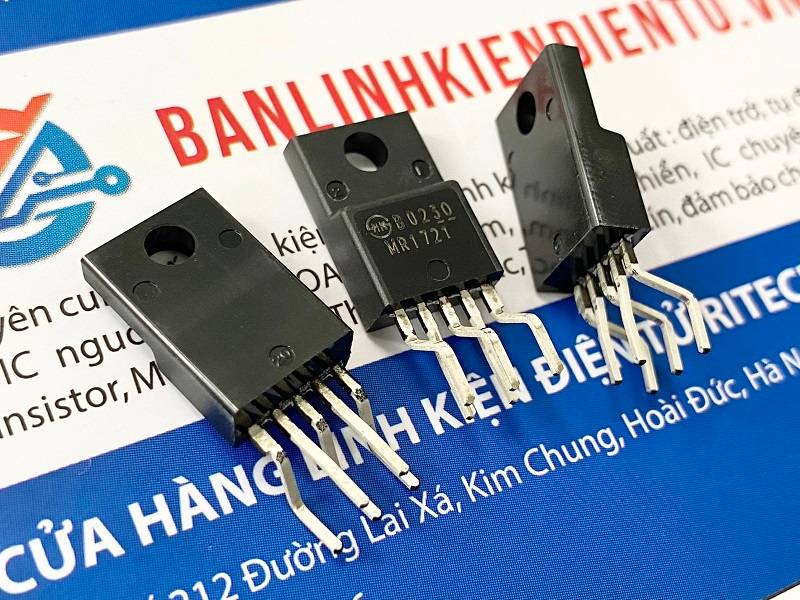

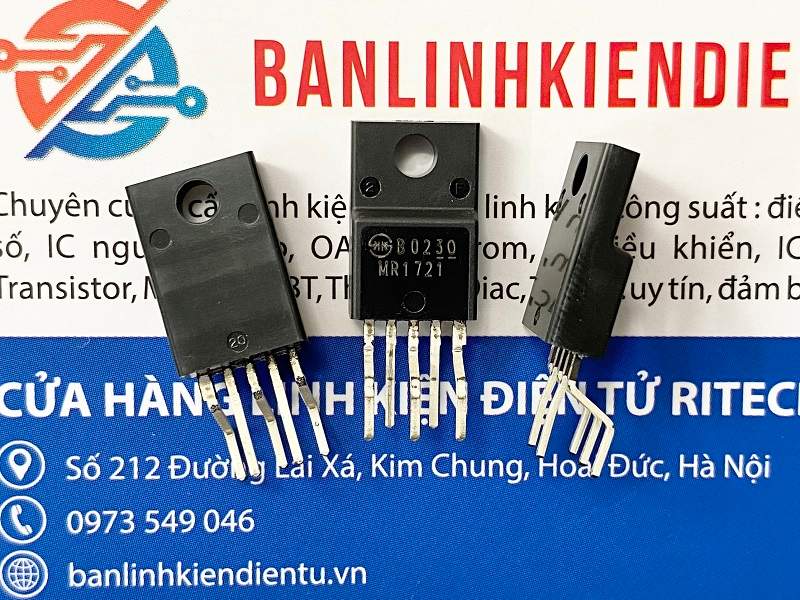

MR1721, MR 1721 IC nguồn TO220F-5 Nhập khẩu

59.500₫

Mã sản phẩm: MR1721

Loại linh kiện: IC nguồn

Kiểu chân: TO220F-5

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 74-25

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu

Các sản phẩm Dòng MR1000 được giới thiệu là công suất cộng hưởng một phần tương thích ở chế độ chờ cung cấp các mô-đun IC bao gồm một mô-đun đa chip (MCM) bao gồm một IC điều khiển và hai Chip MOSFET. Khả năng phát triển nguồn cung cấp điện cộng hưởng một phần tương thích ở chế độ chờ với tối thiểu các thành phần bên ngoài tạo điều kiện giảm thời gian thiết kế.
Thực hiện nguồn cộng hưởng một phần với cấu hình mạch đơn giản.
Việc sử dụng chế độ chụp liên tục cho phép giảm mức tiêu thụ điện năng ở chế độ chờ. Với đầu vào 100V nguồn điện, công suất đầu vào xấp xỉ 100mW khi không tải.
Mô-đun chứa mạch khởi động để đảm bảo khởi động ổn định và giảm điện trở khởi động.
Thực hiện đầy đủ các chức năng bảo vệ.

Các tính năng này được mô tả bên dưới:

– Hoạt động cơ bản:

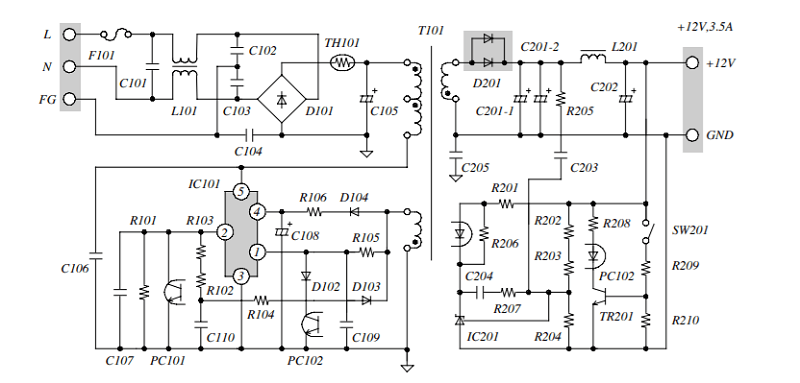

Bộ nguồn cộng hưởng một phần là một phương tiện hữu hiệu để tăng hiệu quả và giảm nhiễu với một mạch đơn giản cấu hình. Hoạt động cộng hưởng một phần yêu cầu phát hiện số 0 phụ điểm hiện tại (0A) và xác định thời gian BẬT cho chuyển mạch chính thiết bị. Dòng MR1000 kết hợp chân phát hiện dòng không (Z / C, chân 1), cạnh âm của điện áp trong điều khiển cuộn dây (quấn với cực tính ngược lại với của cuộn sơ cấp) được phát hiện trong máy biến áp chính và chuyển mạch chính thiết bị được BẬT để phát hiện điểm 0A của dòng điện thứ cấp. Để chuyển thiết bị chuyển mạch chính BẬT lúc cộng hưởng VDS trong một phần hoạt động cộng hưởng nó là cần thiết để trì hoãn thời gian BẬT cho chính độ tự cảm bằng 1/2 chu kỳ cộng hưởng của tụ cộng hưởng sau khi dòng thứ cấp đạt 0A, và đơn giản điều chỉnh hằng số thời gian của điện trở và tụ điện kết nối với IC chân phát hiện dòng không (Z / C, chân 1) cho phép thiết bị chuyển mạch chính sẽ được chuyển đổi BẬT tại cộng hưởng VDS

– Chức năng chờ:

Dòng MR1000 hỗ trợ chức năng giảm tiêu thụ điện năng trong thời gian chờ bằng cách chuyển từ chế độ hoạt động bình thường đến bùng nổ chế độ sử dụng tín hiệu bên ngoài. Các điện áp tại chân (1) được kẹp vào tối đa là 2,9V (điển hình) với một tín hiệu chờ máy vi tính để chuyển sang chế độ chụp liên tục. Làm khô hạn dòng điện sau đó được giới hạn ở IDP (nổ) = 425mA và không liên tục hoạt động bắt đầu trong đó kiểm soát chiều rộng BẬT được chuyển từ tuyến tính điều khiển điện áp ở chân F / B (pin (2)) để hoạt động trễ trong dao động nào bắt đầu tại VF / B> 1,8V và bị dừng ở VF / B <0,8V.

– Mạch khởi động tích hợp:

IC kết hợp với một mạch khởi động được ngắt kết nối sau hoạt động cấp nguồn để giảm hao phí điện năng. Mạch này đặc biệt hiệu quả trong việc nâng cao hiệu quả trong quá trình ở chế độ chờ và vì dòng khởi động được giới hạn ở một giá trị cố định, nên mọi thay đổi về thời gian khởi động là tối thiểu bất chấp sự thay đổi của điện áp đầu vào, và do đó đảm bảo các đặc tính khởi động ổn định.

– Ổ mềm:

Dòng MR1000 cung cấp dòng điện cổng cho thiết bị chuyển mạch chính từ hai mạch truyền động các hệ thống. Hệ thống mạch truyền động đầu tiên cung cấp điện áp kích hoạt để chuyển đổi công tắc chính thiết bị BẬT không có độ trễ và với thời gian tối ưu. Hệ thống mạch truyền động thứ hai cung cấp một điện áp cổng ở dòng điện không đổi đến thiết bị chuyển mạch chính, giảm ổ cổng không cần thiết năng lượng và kiểm soát dòng phí cổng để giảm tiếng ồn

– Chức năng bảo vệ sự cố
