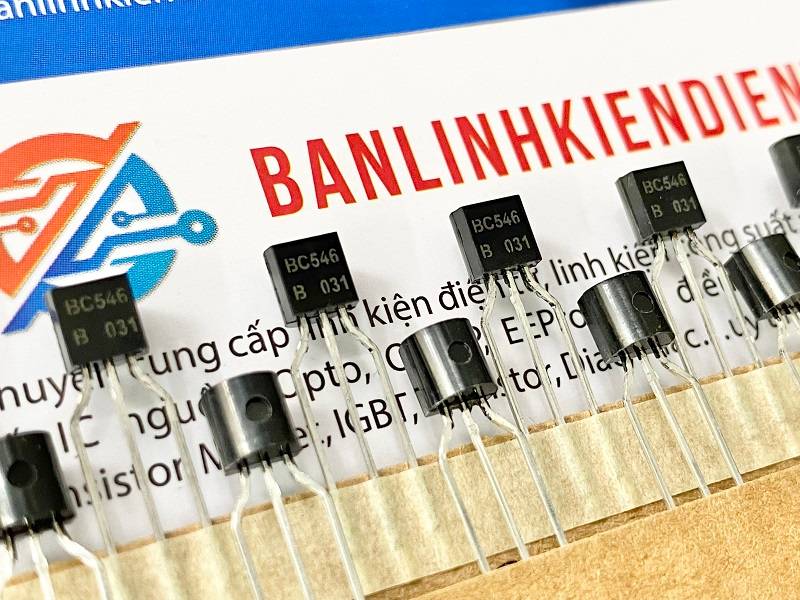

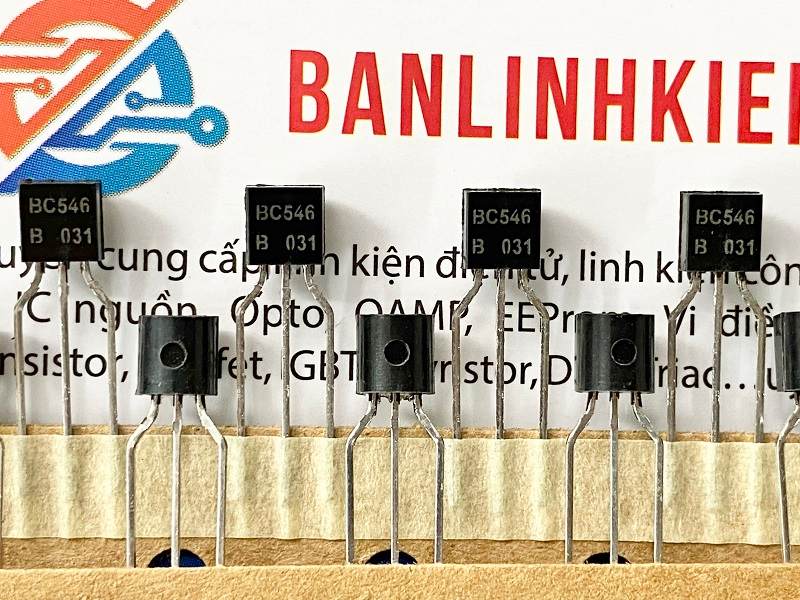

Transistor NPN BC546 BC546B 0.1A 65V TO-92 chính hãng

• BC546 là Transistor NPN tần số cao thường được sử dụng trong các thiết kế bộ khuếch đại có độ ồn thấp. Nó có giá trị khuếch đại tối đa là 800 và điện áp thu đến bộ phát cao là 65V, khiến nó cũng phù hợp cho các ứng dụng khuếch đại âm thanh điện áp cao. Tải tối đa mà transistor này cho phép là 100mA, đây là một giá trị lý tưởng để điều khiển relay, LED, IC, các transistor khác, …
• Transistor này được sản xuất với bốn số linh kiện khác nhau như BC546, BC546A, BC546B và BC546C, sự khác biệt duy nhất giữa bốn số linh kiện này là giá trị độ lợi dòng điện một chiều của chúng, như giá trị độ lợi dòng điện BC546 là từ 110 đến 800, BC546A là từ 110 đến 220, BC546B là từ 200 đến 450, BC546C là từ 420 đến 800.

Thông số kỹ thuật và Đặc tính BC546

• Mã sản phẩm: BC546
• Kiểu chân: TO-92
• Loại transistor: NPN
• Dòng cực góp tối đa (IC): 100mA
• Điện áp cực góp cực phát tối đa (VCE): 65V
• Điện áp cực góp cực gốc tối đa (VCB): 80V
• Điện áp cực phát cực gốc tối đa (VEBO): 6V
• Tiêu thụ cực góp tối đa (Pc): 500 mW
• Tần số chuyển đổi tối đa (fT): 150 MHz
• Độ lợi dòng điện DC tối thiểu & tối đa (hFE): 110 – 800

Sơ đồ chân BC546

Chức năng từng chân:

• Chân 1: Collector – Dòng điện chạy qua bộ thu, thường được nối với tải
• Chân 2: Base – Kiểm soát độ lệch của bóng bán dẫn, Được sử dụng để BẬT hoặc TẮT bóng bán dẫn
• Chân 3: Emitter: Dòng điện thoát ra qua bộ phát, thường được nối đất

Các bóng bán dẫn PNP bổ sung

BC556, A733 and BC560

Nơi sử dụng Transistor BC546

• BC546 là bóng bán dẫn Bộ khuếch đại NPN phổ biến có thể tìm thấy trong nhiều thiết kế tiền khuếch đại âm thanh. Transitor có giá trị khuếch đại là 800 với tần số chuyển tiếp là 150 MHz, bóng bán dẫn này còn được biết đến với tính năng nhiễu thấp.
• BC546 có dòng điện liên tục 100mA rất thấp với điện áp bộ thu đến bộ phát là 65V, do đó nó không thể được sử dụng để chuyển đổi các tải nặng. Vì vậy nó có thể được sử dụng ở những nơi có dòng tải nhỏ hơn 100mA.

Mô tả ngắn gọn hoạt động Transistor BC546

• BC546 là một bóng bán dẫn NPN do đó bộ thu và bộ phát sẽ được để mở (Phân cực ngược) khi chân đế được giữ trên mặt đất và sẽ đóng (Phân cực thuận) khi tín hiệu được cung cấp cho chân đế. Đây là một bóng bán dẫn có dòng điện thấp do đó lượng dòng điện tối đa có thể chạy qua chân Collector (Ic) là 100mA, do đó chúng ta không thể kết nối các tải tiêu thụ hơn 100mA và điện áp tải lớn hơn 30V bằng bóng bán dẫn này. BC546 có giá trị tăng khá cao lên tới 800; giá trị này xác định khả năng khuếch đại của bóng bán dẫn.
• Khi bóng bán dẫn này bị sai lệch hoàn toàn thì nó có thể cho phép dòng điện tối đa 100mA chạy qua bộ thu và bộ phát. Giai đoạn này được gọi là Vùng bão hòa. Khi dòng điện cơ sở bị loại bỏ, bóng bán dẫn sẽ tắt hoàn toàn, giai đoạn này được gọi là Vùng cắt.

Các ứng dụng

• Thiết kế bộ khuếch đại điện áp cao, tiếng ồn thấp
• Chuyển đổi tải nhỏ
• Bộ khuếch đại tín hiệu nhỏ
• Mạch tiền khuếch đại
• Bộ lọc tiếng ồn âm thanh

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Kích thước BC546

Datasheet BC546
