30CPQ100 Diode Schottky 100V 30A TO-247

30CPQ100 là diode Schottky công suất cao được thiết kế để đáp ứng các yêu cầu về chỉnh lưu hiệu suất cao trong các bộ nguồn xung, bộ chuyển đổi DC-DC, bộ sạc và nhiều thiết bị điện tử công nghiệp. Với khả năng chịu điện áp lên đến 100V, dòng điện 30A cùng kiểu đóng gói TO-247, linh kiện này mang lại hiệu suất ổn định, tổn hao thấp và khả năng tản nhiệt tốt.

Nhờ đặc tính sụt áp thuận thấp và tốc độ chuyển mạch nhanh, 30CPQ100 được sử dụng rộng rãi trong các hệ thống nguồn hiện đại nhằm nâng cao hiệu suất và giảm lượng nhiệt phát sinh.

Thông số kỹ thuật của 30CPQ100

• Mã sản phẩm: 30CPQ100
• Loại linh kiện: Diode Schottky chỉnh lưu
• Điện áp ngược cực đại (VRRM): 100V
• Dòng điện chỉnh lưu trung bình (IF): 30A
• Cấu hình: Diode kép Common Cathode
• Điện áp rơi thuận (VF): Thấp, giúp giảm tổn hao công suất
• Kiểu chân: TO-247
• Khả năng chuyển mạch: Rất nhanh
• Nhiệt độ hoạt động: Phù hợp với các ứng dụng công suất lớn

•

Chức năng của Diode Schottky 30CPQ100

30CPQ100 có nhiệm vụ chỉnh lưu và bảo vệ dòng điện trong các mạch điện công suất. Một số chức năng chính bao gồm:

Chỉnh lưu nguồn điện

Diode chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), giúp cung cấp nguồn ổn định cho các thiết bị điện tử.

Giảm tổn hao công suất

Nhờ điện áp rơi thuận thấp hơn diode silic thông thường, 30CPQ100 giúp giảm hao phí năng lượng và tăng hiệu suất hoạt động của bộ nguồn.

Chuyển mạch tốc độ cao

Đặc tính gần như không có thời gian phục hồi ngược giúp diode hoạt động hiệu quả trong các mạch có tần số chuyển mạch cao.

Bảo vệ linh kiện

30CPQ100 được sử dụng làm diode chống dòng ngược, bảo vệ MOSFET, IGBT và các linh kiện công suất khỏi hiện tượng điện áp ngược gây hư hỏng.

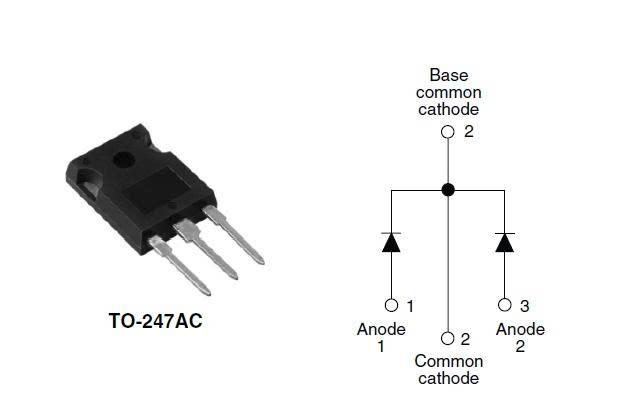

Sơ đồ chân

Ứng dụng của 30CPQ100

Nhờ khả năng chịu dòng lớn và hiệu suất cao, diode 30CPQ100 được sử dụng trong nhiều lĩnh vực điện tử và tự động hóa.

Bộ nguồn xung (SMPS)

Là một trong những ứng dụng phổ biến nhất, diode giúp nâng cao hiệu suất chỉnh lưu và giảm nhiệt lượng trong bộ nguồn.

Bộ chuyển đổi DC-DC

Được sử dụng trong các mạch Buck, Boost và Buck-Boost để tối ưu hiệu suất chuyển đổi năng lượng.

Bộ sạc ắc quy và pin Lithium

30CPQ100 hỗ trợ chỉnh lưu đầu ra, giảm thất thoát điện năng và nâng cao hiệu suất sạc.

Biến tần và UPS

Trong các hệ thống biến tần, inverter và bộ lưu điện UPS, diode Schottky giúp đảm bảo dòng điện ổn định và tăng độ tin cậy của hệ thống.

Thiết bị năng lượng mặt trời

Được sử dụng trong bộ điều khiển sạc, inverter năng lượng mặt trời và các hệ thống lưu trữ điện nhờ khả năng chịu dòng cao và tổn hao thấp.

Thiết bị công nghiệp

30CPQ100 xuất hiện trong các bộ điều khiển động cơ, thiết bị tự động hóa, máy hàn điện tử và nhiều hệ thống công suất lớn khác.

Ưu điểm của Diode 30CPQ100

• Chịu dòng tải lớn lên đến 30A.
• Điện áp ngược tối đa 100V phù hợp với nhiều ứng dụng nguồn.
• Điện áp rơi thuận thấp giúp tiết kiệm điện năng.
• Tốc độ chuyển mạch nhanh, thích hợp cho mạch tần số cao.
• Tản nhiệt tốt với vỏ TO-247.
• Độ bền cao, hoạt động ổn định trong môi trường công nghiệp.
• Dễ dàng thay thế và tích hợp trong nhiều thiết kế mạch điện.

Lưu ý khi sử dụng

Để đảm bảo hiệu quả và tuổi thọ của linh kiện, cần lưu ý:

• Chọn tản nhiệt phù hợp khi hoạt động ở dòng tải lớn.
• Không vượt quá điện áp và dòng điện định mức của linh kiện.
• Lắp đúng cực Anode và Cathode theo sơ đồ mạch.
• Sử dụng keo tản nhiệt nếu gắn lên khối nhôm để nâng cao hiệu quả làm m

Xem thêm:Nhiều sản phẩm Diode Schootky khác tại đây

Datasheet 30CPQ100
