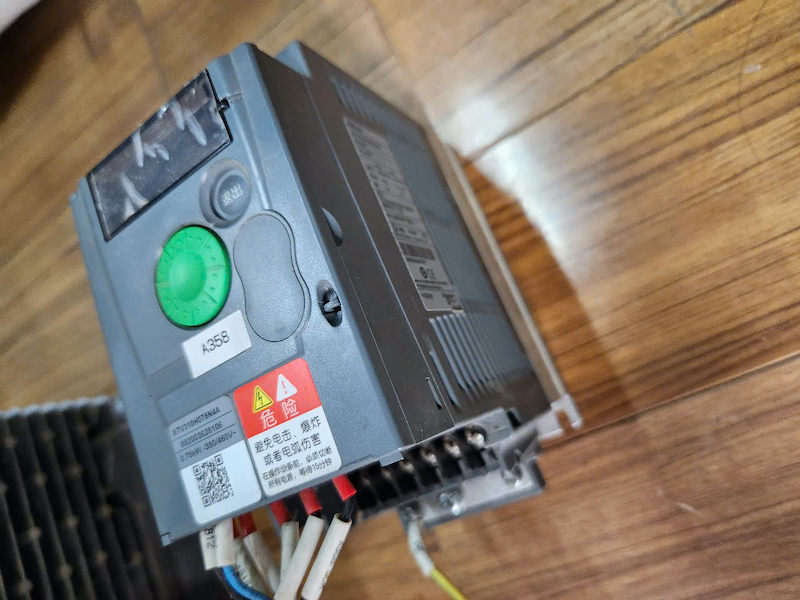

Biến tần ATV310H075N4A
Mã sản phẩm: ATV310H075N4A
Hãng sản xuất: Schneider Electric
Loại thiết bị: Biến tần
Công suất: 750W
Hình thức : Tháo máy
Tình trạng : Còn hàng
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung
ATV310H075N4A là một model biến tần của hãng Schneider Electric (Pháp) thuộc dòng Altivar Easy 310, được thiết kế để điều khiển động cơ không đồng bộ 3 pha với công suất nhỏ đến trung bình. Model H075N4A có công suất định mức 0.75kW (1 HP) và điện áp 3 pha 380–460V AC.
Đây là dòng biến tần kinh tế, thiết kế đơn giản – dễ sử dụng – bền bỉ, thích hợp cho các ứng dụng công nghiệp phổ thông.
⚙️ 2. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Model | ATV310H075N4A |
| Công suất | 0.75 kW (1 HP) |
| Điện áp đầu vào | 3 pha 380 – 460V AC, 50/60Hz |
| Điện áp đầu ra | 3 pha, 0 – 460V AC (tùy theo cài đặt) |
| Dòng điện định mức | 2.3 A |
| Tần số ngõ ra | 0.5 – 400 Hz |
| Phương pháp điều khiển | V/f, Sensorless Vector Control |
| Khả năng quá tải | 150% trong 60 giây |
| Giao tiếp | RS-485 (Modbus RTU) |
| Cổng I/O | 5 DI, 1 DO, 1 AI, 1 AO |
| Nhiệt độ môi trường làm việc | -10°C đến +50°C không giảm tải |
| Tiêu chuẩn bảo vệ | IP20 |
| Tiêu chuẩn chất lượng | CE, UL, CSA, RoHS |
| Kích thước (WxHxD) | 142 x 126 x 149 mm |
| Trọng lượng | ~1.5 kg |
-
Bộ chỉnh lưu (Rectifier): Chuyển đổi điện AC thành điện DC.
-
Mạch lọc trung gian (DC Bus): Ổn định điện áp DC đầu ra từ chỉnh lưu.
-
IGBT (Inverter): Chuyển đổi điện DC thành điện AC với tần số và điện áp thay đổi.
-
Mạch điều khiển: Vi xử lý điều khiển tốc độ, mô-men, bảo vệ.
-
Cổng I/O: Ngõ vào/ra để kết nối với cảm biến, nút nhấn, PLC.
-
Cổng giao tiếp RS-485: Cho phép truyền thông với PLC hoặc HMI.
-
Mạch bảo vệ: Tích hợp bảo vệ quá dòng, quá áp, mất pha, quá nhiệt…
-
Quạt tản nhiệt: Làm mát thiết bị trong quá trình hoạt động liên tục.
⚙️ 4. Nguyên lý hoạt động
Biến tần ATV310H075N4A hoạt động dựa trên nguyên lý biến đổi tần số dòng điện cấp cho động cơ:
-
Nguồn AC 3 pha → chỉnh lưu → điện DC.
-
Tụ điện trung gian lọc làm mượt dòng DC.
-
IGBT biến đổi điện DC → AC có tần số & điện áp thay đổi.
-
Vi xử lý điều chỉnh tần số/điện áp ngõ ra tùy theo cài đặt.
-
Đầu ra cấp điện điều khiển tốc độ của động cơ 3 pha.
5. Ứng dụng
Biến tần ATV310H075N4A được sử dụng trong nhiều lĩnh vực:
-
Băng tải nhỏ, quạt, bơm nước công nghiệp
-
Máy trộn, máy khuấy, máy đóng gói
-
Máy nén khí công suất nhỏ
-
Máy ép, máy cán, máy tiện CNC đơn giản
-
Ứng dụng nông nghiệp – hệ thống tưới tiêu tự động
-
Hệ thống quạt hút – cấp trong tòa nhà, nhà xưởng
