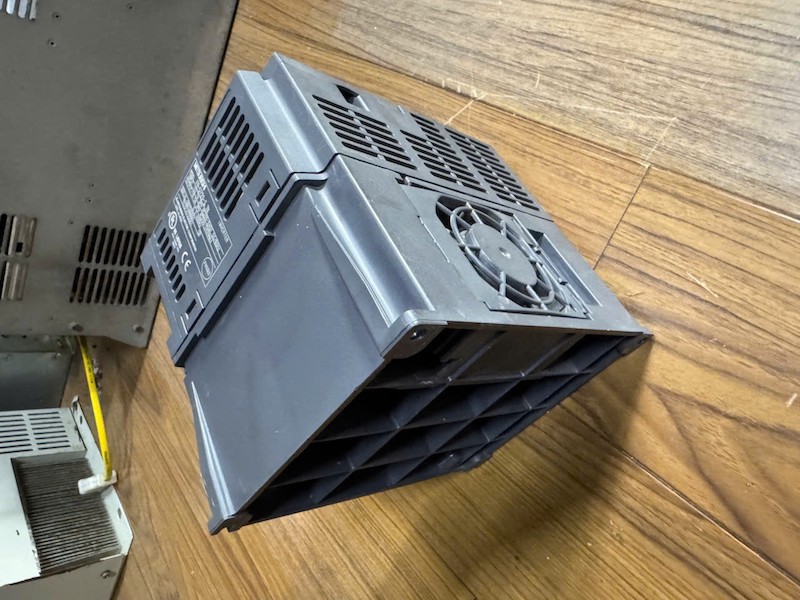

Biến tần Mitsubishi FR-D720-3.7K - Ảnh 4

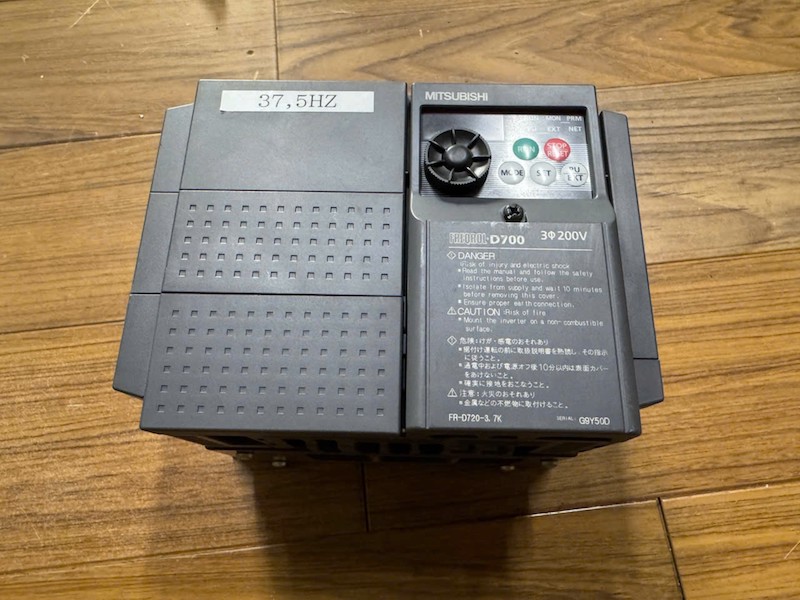

Biến tần Mitsubishi FR-D720-3.7K

Mã sản phẩm: FR-D720-3.7K
Hãng sản xuất: Mitsubishi
Công suất: 3.7KW
Hình thức : Tháo máy
Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

FR-D720-3.7K là một dòng biến tần thuộc series FR-D700 của Mitsubishi Electric – một trong những hãng sản xuất thiết bị tự động hóa hàng đầu thế giới.
Biến tần này có công suất 3.7 kW, chuyên dùng để điều khiển tốc độ và mô-men xoắn của động cơ xoay chiều (AC), phù hợp cho các ứng dụng tải vừa và nhẹ.

⚙️ 2. Thông số kỹ thuật

Thông số	Giá trị
Model	FR-D720-3.7K
Công suất	3.7 kW (~5 HP)
Nguồn vào	3 pha 200 – 240 VAC, 50/60 Hz
Nguồn ra	3 pha 200 – 240 VAC
Dòng điện định mức	16.5 A
Tần số đầu ra	0.2 – 400 Hz
Phương pháp điều khiển	V/F, vector từ thông (non-sensor), PID
Khả năng quá tải	150% trong 60 giây, 200% trong 0.5 giây
Cổng giao tiếp	RS-485 (Modbus RTU, Mitsubishi protocol)
Mức bảo vệ	IP20
Kích thước (C x R x S)	Khoảng 170 × 128 × 143 mm
Khối lượng	~1.8 kg

3. Cấu tạo chính

Biến tần FR-D720-3.7K gồm các bộ phận chính:

Bo công suất (Power Board): chứa IGBT để đóng/cắt điện áp đầu ra cho motor.
Bo điều khiển (Control Board): xử lý tín hiệu điều khiển, PID, giao tiếp truyền thông.
Bộ chỉnh lưu và lọc (Rectifier + DC Link): chuyển AC đầu vào thành DC ổn định.
Bộ biến đổi DC–AC (Inverter): dùng IGBT để chuyển đổi DC thành AC tần số thay đổi.
Quạt tản nhiệt & cảm biến nhiệt: làm mát và bảo vệ nhiệt.
Cổng kết nối RJ45 RS-485: giao tiếp với máy tính, HMI, PLC.

4. Nguyên lý hoạt động

Nguồn điện AC 3 pha được nắn dòng qua mạch chỉnh lưu thành dòng DC.
Dòng DC này được biến đổi ngược lại thành AC bằng mạch nghịch lưu sử dụng IGBT, nhưng với tần số và điện áp có thể thay đổi được.
Tần số đầu ra điều khiển tốc độ động cơ, còn điện áp đầu ra điều chỉnh mô-men xoắn.
Người dùng có thể cài đặt tốc độ, tần số, thời gian tăng/giảm tốc qua:
- Bàn phím tích hợp (keypad),
- Tín hiệu analog/digital,
- Phần mềm qua RS-485.
