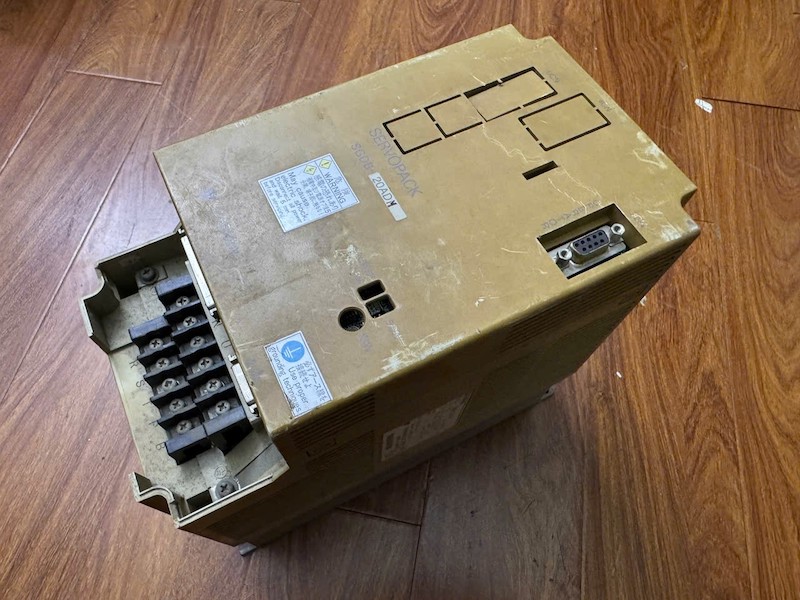

Bộ điều khiển servo drive Yaskawa SGDB‑20ADM - Ảnh 3

Bộ điều khiển servo drive Yaskawa SGDB‑20ADM

Mã sản phẩm : SGDB‑20ADM

Hãng sản xuất : Yaskawa

Công suất : 2kW

Loại thiết bị: Servo drive

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

SGDB‑20ADM là servo drive AC công suất 2 kW thuộc dòng Sigma I của Yaskawa, hoạt động với điện áp 3 pha 200–230 VAC. Hỗ trợ cả điều khiển vị trí, tốc độ và mô-men, thiết kế nhỏ gọn, phù hợp với nhiều ứng dụng tự động hóa công nghiệp cơ bản đến trung bình

2. Thông số kỹ thuật

Thông số	Giá trị
Công suất đầu ra	2.0 kW
Dòng định mức đầu ra	~12 A
Điện áp đầu vào	3 pha 200–230 VAC, 50/60 Hz
Chế độ điều khiển	Moment / Speed / Position
Encoder tương thích	Động cơ Sigma (SGMG series)
Giao tiếp & I/O	Digital I/O cơ bản, analog, encoder
Bảo vệ tích hợp	Quá dòng, quá áp, quá nhiệt, mất pha…
Kích thước & Khối lượng	Thường ~ chiều cao 250 mm, rộng 110 mm, sâu 225 mm; ~1.5–2 kg

3. Cấu tạo chính

Khối chỉnh lưu + IGBT PWM: chuyển đổi AC sang DC bus rồi phát xung sin PWM ra motor.
Mạch DSP/MCU: thực hiện điều khiển vòng kín theo moment, tốc độ hoặc vị trí.
I/O analog, digital, encoder: nhận lệnh và phản hồi từ PLC hoặc bộ điều khiển trung tâm.
Phanh động lực: tiêu âm năng lượng tái sinh khi giảm tốc motor.
Mạch bảo vệ và làm mát: bảo vệ hệ thống và đảm bảo nhiệt độ ổn định trong IP00.

4. ⚙️ Nguyên lý hoạt động

Nguồn AC cấp vào được chỉnh lưu thành DC bus.
IGBT PWM tạo sóng sin điều khiển motor, dựa trên lệnh từ PLC hoặc encoder phản hồi.
DSP xử lý vòng kín, so sánh giá trị mong muốn và thực tế, hỗ trợ điều khiển vị trí, tốc độ hoặc moment với độ chính xác tốt.
Phanh động lực nội bộ giúp giảm tốc và tiêu tán năng lượng tái sinh.
Cơ chế bảo vệ tự động ngắt khi có lỗi: quá dòng, quá áp, quá nhiệt, mất pha,…

5. Ứng dụng

Hệ thống đóng gói, robot pick‑and‑place, máy cắt/phay CNC kích thước vừa và nhỏ.
Các ứng dụng yêu cầu điều khiển vị trí hoặc moment chính xác với hệ motor Sigma và PLC đơn giản.
Là giải pháp phù hợp để nâng cấp hoặc thay thế servo drive Sigma I trong các hệ cũ.
Các ngành như in/đóng gói, tự động hóa nhẹ, sản xuất kim loại nhẹ, v.v.
