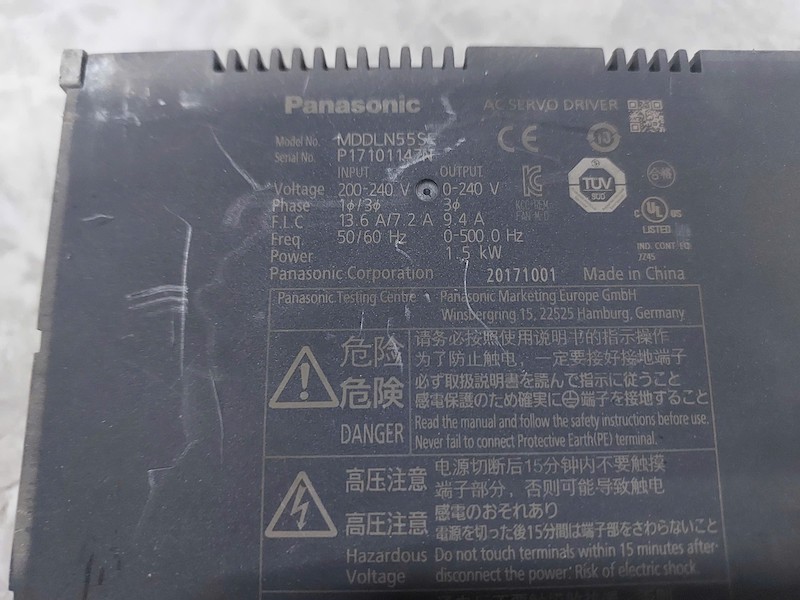

Bộ điều khiển servo driver Panasonic MDDLN55SE

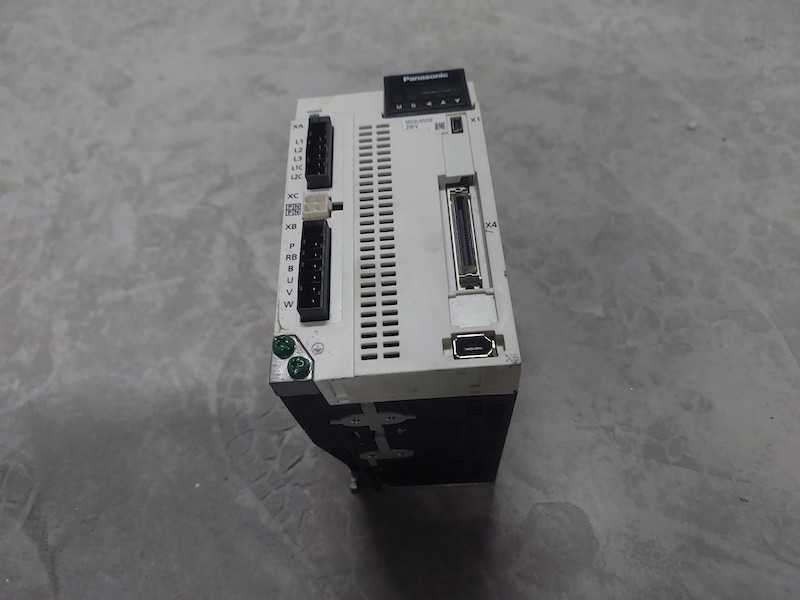

Bộ điều khiển servo driver Panasonic MDDLN55SE - Ảnh 2

Bộ điều khiển servo driver Panasonic MDDLN55SE - Ảnh 3

Bộ điều khiển servo driver Panasonic MDDLN55SE

Mã sản phẩm : MDDLN55SE

Hãng sản xuất : Panasonic

Loại sản phẩm: servo

Công suất: 1.5kW

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

MDDLN55SE là bộ điều khiển servo AC loại position control, trong dòng MINAS A6SE của Panasonic – đời cao cấp hơn dòng A5/A5II. Designed để điều khiển vị trí chính xác và phản hồi tốt cho các hệ thống tự động hóa.

⚙️ 2. Thông số kỹ thuật

Công suất: tương ứng với servo motor ~1.5 kW;
Khung: D-Frame, kích thước 85 × 150 × 170 mm, nặng ~2.1 kg
Nguồn vào:
- Mạch chính: AC 200–240 VAC ±10% (1 hoặc 3 pha, 50/60 Hz)
- Mạch điều khiển: tương tự
Phương pháp điều khiển: vị trí (pulse train only, incremental) – không hỗ trợ absolute encoder qua bus
Độ phân giải encoder: 23‑bit absolute encoder nhưng dùng chế độ incremental (tắt battery, Pr.0.15=1)
Tần số đáp ứng: 3.2 kHz
Tín hiệu I/O:
- Digital: 10 DI, 6 DO
- Analog: 2 AO (monitor)
- Pulse: 2 đầu vào, 4 đầu ra (line driver + open collector)
Giao tiếp: USB-mini để cấu hình/giám sát
Hồi năng lượng (regen): điện trở hồi sinh tích hợp; hỗ trợ thêm điện trở ngoài

3. Cấu tạo

Mạch nguồn & IGBT: xử lý dòng AC đầu vào – DC – quay trở lại AC đầu ra điều khiển động cơ.
Bộ điều khiển logic: thuật toán vòng kín, logic I/O, xử lý lệnh xung.
Mạch encoder feedback: tiếp nhận tín hiệu từ encoder 23‑bit.
Giao tiếp USB: hỗ trợ cấu hình tham số & theo dõi trạng thái qua Panasonic Servo Software.
Module hồi năng lượng & hệ thống tản nhiệt: bảo vệ khi dừng/mômen lớn, đảm bảo nhiệt độ.

4. Nguyên lý hoạt động

Nguồn AC được chỉnh lưu và điều khiển dòng đầu ra qua IGBT.
Nhận lệnh từ xung pulse hoặc qua cấu hình USB.
Thuật toán xử lý sai số vị trí → điều khiển IGBT.
Pulse train tạo điều khiển vị trí motor.
Encoder hồi tiếp thông tin vị trí/tốc độ, drive điều chỉnh liên tục theo vòng kín.
Năng lượng dư từ phanh được đưa về điện trở hồi năng lượng.
Tích hợp bảo vệ: quá dòng, quá nhiệt, mất pha, lỗi I/O…
