1. Giới thiệu chung về Diode BYC20X-600

BYC20X-600 là diode chỉnh lưu công suất thuộc nhóm diode phục hồi nhanh, được sử dụng trong các bộ nguồn xung, mạch chuyển đổi điện áp, bộ nghịch lưu và các thiết bị điện tử công suất.

Linh kiện có điện áp ngược cực đại 600V, dòng điện chỉnh lưu định mức 20A, sử dụng kiểu đóng gói TO-220F cách điện thuộc họ TO-220.

BYC20X-600 được thiết kế để đáp ứng yêu cầu chỉnh lưu ở tần số chuyển mạch cao, giúp hạn chế tổn hao do quá trình phục hồi ngược so với diode chỉnh lưu thông thường.

Với khả năng chịu điện áp cao và dòng điện lớn, BYC20X-600 phù hợp với các ứng dụng nguồn điện công nghiệp, nguồn chuyển mạch và mạch công suất cần diode có đặc tính phục hồi nhanh.







2. Đặc điểm nổi bật của Diode BYC20X-600

• Mã linh kiện: BYC20X-600.
• Loại linh kiện: Diode chỉnh lưu công suất.
• Công nghệ: Diode phục hồi nhanh.
• Điện áp ngược cực đại: 600V.
• Dòng điện chỉnh lưu định mức: 20A.
• Khả năng chuyển mạch nhanh.
• Thích hợp với các bộ nguồn xung.
• Hỗ trợ chỉnh lưu dòng điện công suất lớn.
• Có khả năng chịu điện áp ngược cao.
• Giúp hạn chế tổn hao phục hồi ngược.
• Kiểu đóng gói: TO-220F.
• Vỏ cách điện, thuận tiện khi lắp tản nhiệt.
• Phù hợp với công nghệ hàn xuyên lỗ THT.
• Ứng dụng trong thiết bị điện tử công suất.

3. Cấu tạo của Diode BYC20X-600

BYC20X-600 được chế tạo từ vật liệu bán dẫn silicon với cấu trúc tối ưu cho khả năng chỉnh lưu và phục hồi nhanh.

Các bộ phận chính gồm:

Lớp bán dẫn P: Tạo một phía của tiếp giáp bán dẫn, liên kết với cực Anode.

Lớp bán dẫn N: Tạo phía còn lại của tiếp giáp, liên kết với cực Cathode.

Tiếp giáp PN: Cho phép dòng điện dẫn theo chiều thuận và hạn chế dòng điện theo chiều ngược trong phạm vi điện áp cho phép.

Cấu trúc phục hồi nhanh: Được tối ưu để giảm thời gian loại bỏ điện tích tích trữ khi diode chuyển từ trạng thái dẫn sang trạng thái khóa.

Chip bán dẫn công suất: Được thiết kế để chịu dòng điện lớn và điện áp ngược cao.

Vỏ TO-220F: Bảo vệ chip bán dẫn, hỗ trợ cách điện và truyền nhiệt đến bộ tản nhiệt.

Các chân kết nối: Đưa dòng điện vào và ra khỏi diode, đồng thời kết nối linh kiện với bo mạch.

4. Thông số kỹ thuật Diode BYC20X-600

Thông số	Giá trị
Mã sản phẩm	BYC20X-600
Loại linh kiện	Diode chỉnh lưu
Công nghệ	Phục hồi nhanh
Điện áp ngược cực đại VRRM	600V
Dòng điện chỉnh lưu định mức IF(AV)	20A
Điện áp thuận VF	Theo datasheet và điều kiện đo
Thời gian phục hồi ngược trr	Theo datasheet
Dòng điện xung cực đại IFSM	Theo datasheet
Dòng điện rò ngược IR	Theo datasheet
Nhiệt độ tiếp giáp tối đa	Theo datasheet
Kiểu đóng gói	TO-220F, thuộc họ TO-220
Đặc điểm vỏ	Cách điện
Công nghệ lắp đặt	Xuyên lỗ THT
Chức năng	Chỉnh lưu và dẫn dòng một chiều
Ứng dụng	Nguồn xung, bộ chuyển đổi điện áp, mạch công suất

Lưu ý: Dòng điện định mức 20A được xác định trong các điều kiện nhiệt độ và tản nhiệt quy định. Dòng điện làm việc thực tế cần được tính toán theo nhiệt độ tiếp giáp, tổn hao dẫn và khả năng làm mát.



5. Kích thước và kiểu chân Diode BYC20X-600

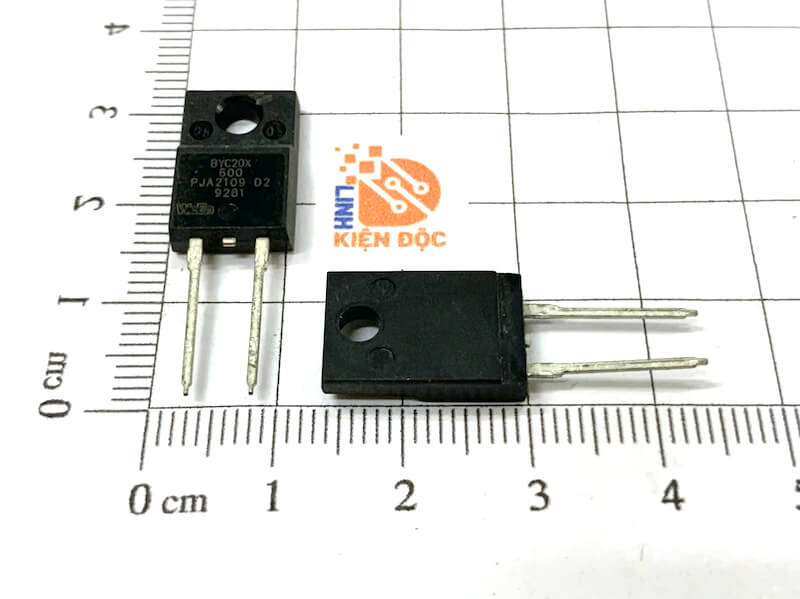

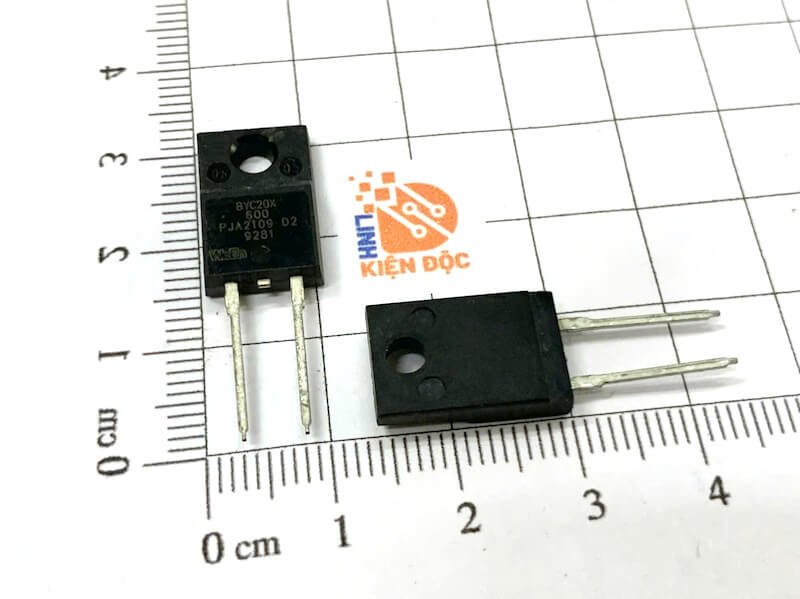

BYC20X-600 sử dụng kiểu đóng gói TO-220F, có thân cách điện và lỗ bắt vít để lắp đặt với bộ tản nhiệt.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-220F.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít tản nhiệt.
• Vỏ được bọc cách điện.
• Chân kim loại dùng để kết nối mạch.
• Phù hợp với công nghệ hàn xuyên lỗ.

Kích thước tham khảo của vỏ TO-220F:

Thông số	Kích thước tham khảo
Chiều rộng thân	Khoảng 10mm
Chiều cao thân	Khoảng 15–16mm
Độ dày thân	Khoảng 4,5mm
Kiểu lắp đặt	Xuyên lỗ THT
Lắp tản nhiệt	Có

Chức năng các cực

Diode BYC20X-600 có hai cực điện chính:

• Anode (A): Cực dương của diode.
• Cathode (K): Cực âm của diode.

Dòng điện thuận đi từ Anode sang Cathode khi diode được phân cực thuận.

Cần đối chiếu đúng sơ đồ chân của BYC20X-600 trước khi lắp đặt. Không nên xác định cực tính chỉ dựa vào hình dạng vỏ TO-220.

6. Nguyên lý hoạt động của Diode BYC20X-600

BYC20X-600 hoạt động dựa trên nguyên lý dẫn điện một chiều của tiếp giáp bán dẫn PN.

Trạng thái phân cực thuận

Khi điện áp tại Anode cao hơn Cathode đủ để diode dẫn điện, dòng điện đi qua tiếp giáp PN.

Trong trạng thái dẫn, diode xuất hiện sụt áp thuận VF và sinh ra tổn hao công suất.

Công suất tổn hao dẫn có thể ước tính gần đúng theo công thức:

P = VF × IF

Trong đó:

• P: Công suất tổn hao dẫn.
• VF: Điện áp thuận.
• IF: Dòng điện thuận.

Trạng thái phân cực ngược

Khi Cathode có điện áp cao hơn Anode, diode chuyển sang trạng thái khóa và chỉ xuất hiện dòng điện rò nhỏ trong điều kiện hoạt động bình thường.

Điện áp ngược không được vượt quá giới hạn chịu đựng của diode.

Quá trình phục hồi ngược

Khi diode chuyển từ trạng thái dẫn thuận sang phân cực ngược, điện tích tích trữ bên trong tiếp giáp cần được loại bỏ.

BYC20X-600 được thiết kế với đặc tính phục hồi nhanh nhằm giảm thời gian phục hồi và hạn chế tổn hao chuyển mạch.

Đặc điểm này giúp diode phù hợp với các bộ nguồn xung và mạch điện tử hoạt động ở tần số cao.

7. Ứng dụng của Diode BYC20X-600

BYC20X-600 được sử dụng trong các mạch điện tử cần diode chỉnh lưu có khả năng chịu điện áp cao và phục hồi nhanh.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Mạch chỉnh lưu tần số cao.
• Bộ chuyển đổi nguồn DC-DC.
• Mạch nguồn công nghiệp.
• Bộ nguồn thiết bị điện tử.
• Mạch công suất trong bộ nghịch lưu.
• Mạch chỉnh lưu đầu ra nguồn xung.
• Bộ nguồn thiết bị tự động hóa.
• Mạch nguồn máy hàn điện tử.
• Thiết bị điều khiển công suất.
• Mạch chỉnh lưu nguồn phụ trợ.
• Bộ chuyển đổi điện năng.
• Thiết bị điện tử công nghiệp.
• Sửa chữa bo mạch nguồn.
• Thay thế diode phục hồi nhanh tương thích.

8. Ưu điểm của Diode BYC20X-600

Điện áp chịu đựng 600V: Phù hợp với các mạch công suất có điện áp ngược tương đối cao.

Dòng điện định mức 20A: Đáp ứng nhu cầu chỉnh lưu dòng điện lớn khi được tản nhiệt phù hợp.

Đặc tính phục hồi nhanh: Hạn chế tổn hao khi diode chuyển từ trạng thái dẫn sang trạng thái khóa.

Phù hợp với nguồn xung: Có thể sử dụng trong các mạch chỉnh lưu ở tần số chuyển mạch cao.

Vỏ TO-220F cách điện: Thuận tiện khi lắp đặt bộ tản nhiệt trong nhiều thiết kế.

Cấu tạo công suất: Phù hợp với các ứng dụng điện tử công nghiệp.

Khả năng thay thế: Có thể sử dụng để thay thế diode tương thích khi đáp ứng đầy đủ các yêu cầu về thông số và sơ đồ chân.

9. Lưu ý khi sử dụng và thay thế Diode BYC20X-600

Khi lựa chọn và thay thế BYC20X-600 cần chú ý:

• Kiểm tra chính xác mã BYC20X-600.
• Xác nhận đúng loại diode phục hồi nhanh.
• Kiểm tra điện áp ngược cực đại 600V.
• Kiểm tra dòng điện chỉnh lưu định mức 20A.
• Đối chiếu điện áp thuận VF.
• Kiểm tra thời gian phục hồi ngược trr.
• Xác nhận đúng kiểu đóng gói TO-220F.
• Kiểm tra sơ đồ chân Anode và Cathode.
• Không thay bằng diode chỉnh lưu thông thường nếu mạch yêu cầu phục hồi nhanh.
• Kiểm tra khả năng chịu dòng xung.
• Tính toán tổn hao công suất.
• Sử dụng bộ tản nhiệt phù hợp.
• Không vượt quá nhiệt độ tiếp giáp cho phép.
• Kiểm tra điện áp ngược đỉnh trong quá trình chuyển mạch.
• Kiểm tra tình trạng chập hoặc đứt diode.
• Xác định nguyên nhân gây hư hỏng trước khi thay mới.
• Không thay bằng diode có điện áp hoặc dòng điện định mức thấp hơn yêu cầu.
• Kiểm tra khả năng cách điện và cách lắp tản nhiệt.

Lưu ý quan trọng: BYC20X-600 sử dụng vỏ cách điện TO-220F. Khi thay thế bằng diode có vỏ kim loại không cách điện, cần kiểm tra yêu cầu cách điện với bộ tản nhiệt để tránh chập điện.

10. Kết luận

BYC20X-600 Diode chỉnh lưu 20A 600V TO-220 là linh kiện bán dẫn công suất thuộc nhóm diode phục hồi nhanh, được sử dụng trong bộ nguồn xung, mạch chỉnh lưu và các thiết bị chuyển đổi điện năng.

Với điện áp ngược cực đại 600V, dòng điện chỉnh lưu định mức 20A và kiểu đóng gói TO-220F cách điện, BYC20X-600 phù hợp với nhiều ứng dụng điện tử công suất.

Diode có khả năng phục hồi nhanh, hỗ trợ giảm tổn hao chuyển mạch và đáp ứng yêu cầu chỉnh lưu trong các bộ nguồn hoạt động ở tần số cao.

Khi lựa chọn BYC20X-600, cần kiểm tra chính xác mã linh kiện, điện áp chịu đựng, dòng điện định mức, thời gian phục hồi, sơ đồ chân và điều kiện tản nhiệt để đảm bảo khả năng tương thích và hoạt động ổn định.
