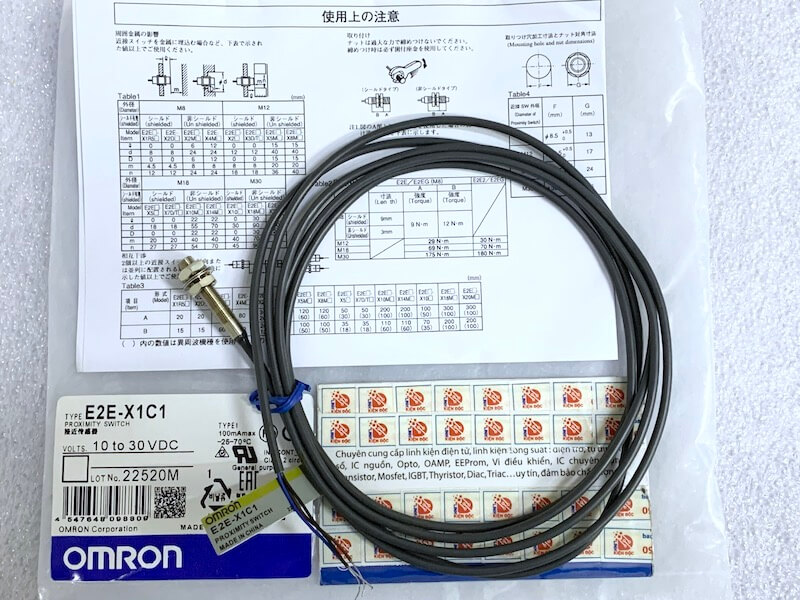

Cảm biến tiệm cận E2E-X1C1 10-30VDC là gì?

Cảm biến tiệm cận E2E-X1C1 10-30VDC là dòng cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor) được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm sử dụng nguồn cấp 10-30VDC, ngõ ra NPN thường mở (NO), phù hợp với nhiều hệ thống điều khiển PLC, máy CNC, dây chuyền tự động hóa và thiết bị công nghiệp.

Với kích thước nhỏ gọn chuẩn M5, khoảng cách phát hiện 1mm, khả năng chống bụi và nước đạt IP67, E2E-X1C1 hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Đặc điểm nổi bật của cảm biến E2E-X1C1

• Phát hiện kim loại không cần tiếp xúc.
• Độ chính xác cao, phản hồi nhanh.
• Kích thước nhỏ chuẩn ren M5 dễ lắp đặt.
• Nguồn cấp rộng 10-30VDC.
• Đầu ra NPN NO tương thích nhiều PLC và bộ điều khiển.
• Chống bụi, chống nước tiêu chuẩn IP67.
• Tuổi thọ cao do không có tiếp điểm cơ khí.
• Chống rung và chống va đập tốt.
• Đèn LED báo trạng thái hoạt động giúp kiểm tra nhanh.

Chức năng của cảm biến tiệm cận E2E-X1C1

Cảm biến E2E-X1C1 được sử dụng để:

• Phát hiện vị trí chi tiết kim loại.
• Đếm sản phẩm trên băng tải.
• Xác định hành trình của xi lanh khí nén.
• Phát hiện có hoặc không có vật thể.
• Điều khiển dừng hoặc khởi động động cơ.
• Bảo vệ máy móc khỏi va chạm.
• Đồng bộ hóa các cơ cấu trong dây chuyền sản xuất.
• Làm tín hiệu đầu vào cho PLC, HMI hoặc bộ điều khiển tự động.

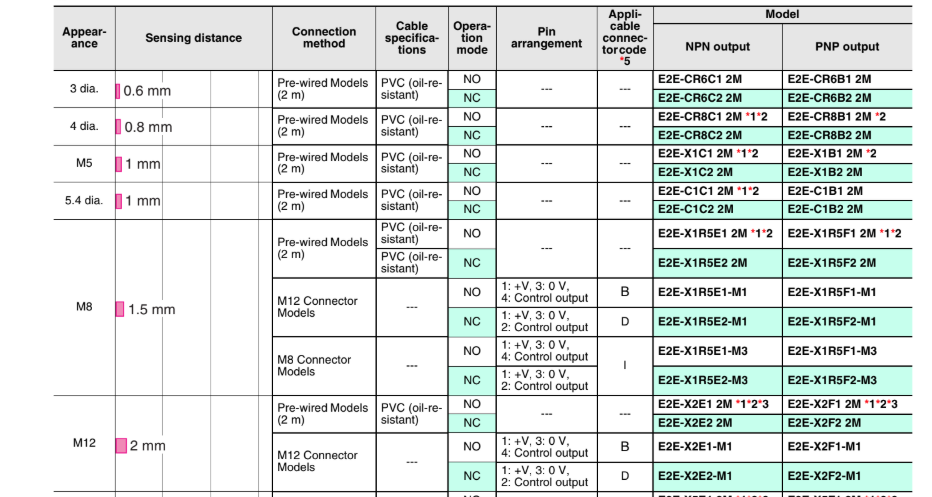

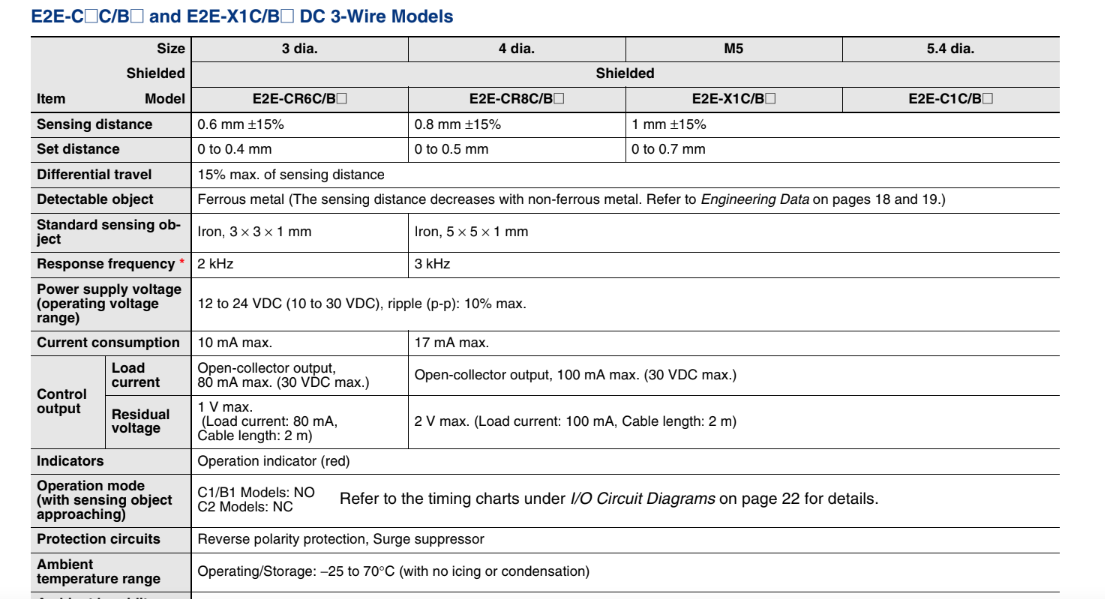

Thông số kỹ thuật

Nguyên lý hoạt động của cảm biến E2E-X1C1

E2E-X1C1 hoạt động theo nguyên lý cảm ứng điện từ.

Bên trong cảm biến có một cuộn dây kết hợp với mạch dao động tạo ra từ trường cao tần tại đầu cảm biến. Khi vật thể kim loại đi vào vùng cảm biến:

1. Từ trường sinh ra dòng điện xoáy (Eddy Current) trên bề mặt kim loại.
2. Dòng điện xoáy làm suy giảm biên độ dao động của mạch.
3. Mạch điện tử bên trong nhận biết sự thay đổi này.
4. Ngõ ra NPN chuyển trạng thái ON/OFF để gửi tín hiệu đến PLC hoặc bộ điều khiển.

Do hoạt động dựa trên hiện tượng cảm ứng điện từ nên cảm biến chỉ phát hiện tốt các vật liệu kim loại; khoảng cách phát hiện với kim loại màu thường ngắn hơn so với thép.

Ứng dụng của cảm biến E2E-X1C1

Cảm biến E2E-X1C1 được ứng dụng rộng rãi trong các ngành công nghiệp hiện đại:

Máy CNC

• Xác định vị trí dao.
• Giới hạn hành trình.

Dây chuyền sản xuất

• Đếm sản phẩm.
• Kiểm tra vị trí chi tiết.
• Điều khiển băng tải.

Máy đóng gói

• Phát hiện bao bì.
• Kiểm tra vị trí cơ cấu.

Máy ép nhựa

• Giám sát hành trình khuôn.
• Kiểm tra vị trí piston.

Robot công nghiệp

• Xác định vị trí tay gắp.
• Kiểm soát chuyển động.

Hệ thống khí nén

• Báo vị trí xi lanh.
• Điều khiển đóng mở.

Băng tải

• Đếm sản phẩm.
• Phân loại hàng hóa.
• Điều khiển dừng băng tải.

Thiết bị tự động hóa

• Làm tín hiệu đầu vào PLC.
• Điều khiển relay.
• Kết nối HMI và bộ điều khiển trung tâm.
