Diode zenner BZX84-C10 kí hiệu Z9W kiểu chân SOT23 ổn áp 10V

1. Giới thiệu chung về Diode Zener BZX84-C10

BZX84-C10 là diode Zener ổn áp 10V, được thiết kế để duy trì điện áp ổn định trong các mạch điện tử, bảo vệ linh kiện và tạo điện áp tham chiếu. Linh kiện thuộc dòng diode Zener công suất nhỏ, sử dụng kiểu vỏ SOT-23 3 chân, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT.

Diode BZX84-C10 hoạt động dựa trên nguyên lý đánh thủng Zener khi được phân cực ngược. Khi điện áp ngược đạt đến mức điện áp Zener danh định, diode bắt đầu dẫn điện và giúp duy trì điện áp gần mức 10V trong điều kiện dòng điện phù hợp.

Linh kiện có ký hiệu nhận dạng Z9W trên thân, thường được sử dụng trong các mạch ổn áp, mạch bảo vệ quá áp, mạch nguồn và hệ thống điều khiển điện tử.

2. Đặc điểm nổi bật của BZX84-C10

• Diode Zener ổn áp điện áp danh định 10V.
• Sai số điện áp Zener thuộc nhóm C, thường khoảng ±5%.
• Công suất tiêu tán danh định khoảng 250mW.
• Dòng rò ngược thấp.
• Khả năng ổn định điện áp trong mạch công suất nhỏ.
• Phù hợp với các ứng dụng bảo vệ quá áp.
• Có thể sử dụng để tạo điện áp tham chiếu.
• Kích thước SOT-23 nhỏ gọn, tiết kiệm diện tích PCB.
• Phù hợp với công nghệ lắp ráp SMD/SMT.
• Được sử dụng trong thiết bị điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

BZX84-C10 được cấu tạo từ một tiếp giáp bán dẫn P-N được pha tạp đặc biệt để tạo ra đặc tính đánh thủng ngược tại điện áp xác định.

Diode có hai cực chức năng chính:

Anode (A): Cực dương của diode.

Cathode (K): Cực âm của diode.

Mặc dù sử dụng package SOT-23 gồm 3 chân vật lý, diode Zener BZX84-C10 chỉ có một tiếp giáp Zener; chân còn lại không được sử dụng hoặc được quy định theo cấu trúc của nhà sản xuất.

Khi phân cực thuận, diode hoạt động tương tự diode silicon thông thường.

Khi phân cực ngược và điện áp đạt đến mức Zener khoảng 10V, diode bắt đầu dẫn dòng ngược để giữ điện áp hai đầu gần mức ổn áp danh định.

Để diode hoạt động an toàn, cần sử dụng điện trở hạn dòng hoặc mạch giới hạn dòng phù hợp, tránh vượt quá công suất tiêu tán cho phép.

4. Thông số kỹ thuật BZX84-C10

5. Kích thước Diode Zener BZX84-C10

6. Chức năng và công dụng của BZX84-C10

Diode Zener BZX84-C10 có chức năng chính là ổn định điện áp và bảo vệ các mạch điện tử.

Các công dụng phổ biến gồm:

• Ổn định điện áp ở mức danh định 10V.
• Tạo điện áp tham chiếu cho mạch điều khiển.
• Giới hạn điện áp trong mạch điện tử.
• Bảo vệ linh kiện khỏi điện áp vượt ngưỡng trong điều kiện phù hợp.
• Tạo mạch kẹp điện áp.
• Ổn định tín hiệu trong mạch công suất nhỏ.
• Hỗ trợ mạch nguồn DC.
• Thiết lập ngưỡng điện áp trong mạch điều khiển.
• Bảo vệ đầu vào của một số tầng tín hiệu.

7. Ứng dụng của BZX84-C10

Diode BZX84-C10 được sử dụng trong nhiều thiết bị và hệ thống điện tử như:

• Mạch ổn áp DC.
• Mạch nguồn điện tử.
• Bo mạch điều khiển công nghiệp.
• Mạch bảo vệ quá áp.
• Mạch tham chiếu điện áp.
• Thiết bị đo lường.
• Mạch cảm biến.
• Thiết bị điện tử dân dụng.
• Hệ thống tự động hóa.
• Mạch điều khiển vi xử lý.
• Thiết bị điện tử cầm tay.
• Mạch xử lý tín hiệu.

8. Ưu điểm của Diode Zener BZX84-C10

BZX84-C10 có một số ưu điểm nổi bật:

Ổn áp 10V: Giúp duy trì điện áp gần mức danh định trong mạch điện tử công suất nhỏ.

Kích thước nhỏ gọn: Package SOT-23 giúp tiết kiệm diện tích PCB.

Thiết kế đơn giản: Có thể tạo mạch ổn áp cơ bản bằng diode Zener kết hợp với điện trở hạn dòng.

Ứng dụng linh hoạt: Phù hợp với các mạch ổn áp, tham chiếu điện áp và bảo vệ tín hiệu.

Dễ tích hợp: Thích hợp với dây chuyền sản xuất và lắp ráp SMT.

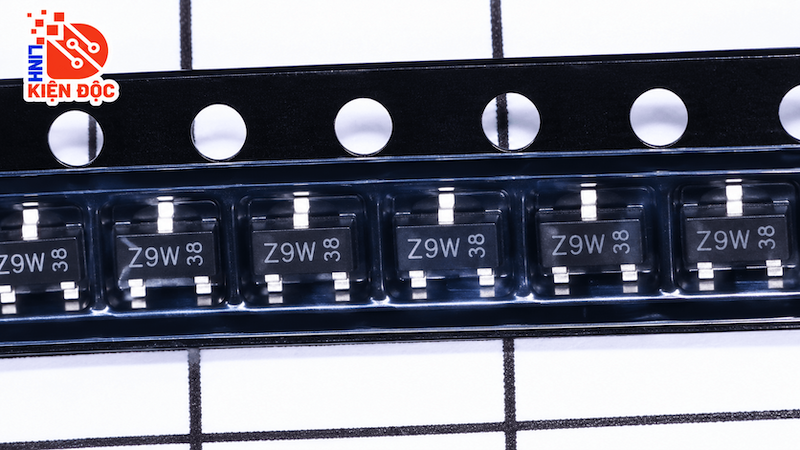

9. Ký hiệu Z9W trên BZX84-C10

Do kích thước package SOT-23 nhỏ nên mã đầy đủ BZX84-C10 thường không được in trực tiếp trên thân linh kiện.

Thay vào đó, linh kiện có thể được nhận dạng bằng ký hiệu ngắn Z9W.

Khi kiểm tra diode có ký hiệu Z9W trên bo mạch, cần xác nhận:

• Kiểu vỏ SOT-23.
• Điện áp Zener 10V.
• Vị trí Anode và Cathode.
• Sơ đồ chân.
• Vị trí linh kiện trong mạch.
• Công suất tiêu tán.
• Mã sản phẩm và nhà sản xuất.

Không nên chỉ dựa vào ký hiệu Z9W để xác định linh kiện vì marking SMD có thể trùng giữa nhiều mã sản phẩm.

10. Lưu ý khi sử dụng BZX84-C10

Khi sử dụng diode Zener BZX84-C10 cần chú ý:

• Không vượt quá công suất tiêu tán cho phép.
• Sử dụng điện trở hạn dòng phù hợp.
• Kiểm tra điện áp Zener theo dòng thử quy định.
• Chú ý nhiệt độ làm việc.
• Kiểm tra đúng chiều Anode và Cathode.
• Không sử dụng diode để cấp dòng tải lớn vượt khả năng của linh kiện.
• Đảm bảo điện áp nguồn đủ cao để diode hoạt động trong vùng ổn áp.
• Khi thay thế cần chọn diode có điện áp Zener và công suất phù hợp.

Ngoài ra, diode Zener thông thường không phải lúc nào cũng thay thế được diode TVS chuyên dụng trong các ứng dụng chống xung quá áp năng lượng cao.

11. Kết luận

BZX84-C10 là diode Zener ổn áp 10V, sử dụng kiểu vỏ SOT-23 3 chân, có ký hiệu nhận dạng Z9W.

Linh kiện có điện áp Zener danh định 10V, sai số khoảng ±5% và công suất tiêu tán khoảng 250mW, phù hợp với các mạch ổn áp, tham chiếu điện áp và bảo vệ quá áp công suất nhỏ.

Nhờ kích thước nhỏ gọn, cấu tạo đơn giản và khả năng ổn định điện áp, BZX84-C10 được sử dụng trong nhiều thiết bị điện tử dân dụng, bo mạch nguồn và hệ thống điều khiển công nghiệp.
