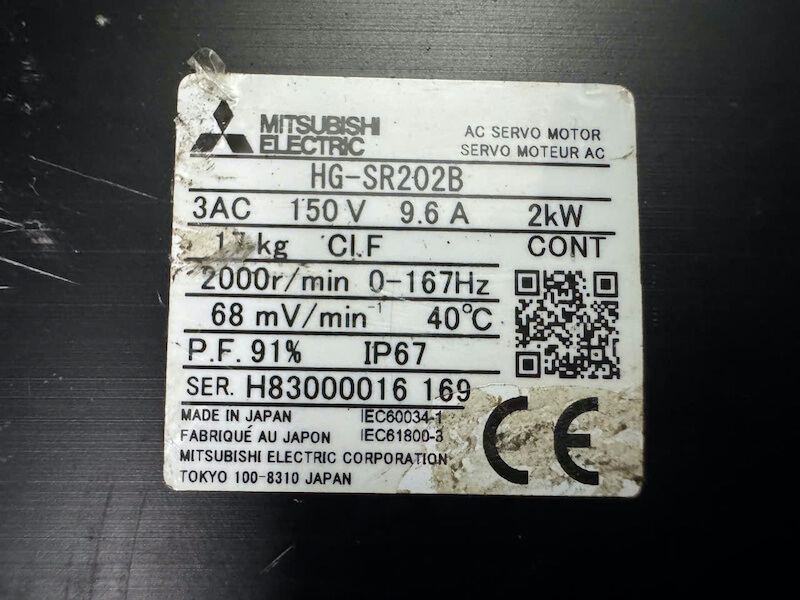

Động cơ servo Mitsubishi HG-SR202B

Giới thiệu chung

Động cơ servo Mitsubishi HG-SR202B thuộc dòng MELSERVO-J4, được thiết kế để cung cấp hiệu suất cao và độ chính xác trong các ứng dụng điều khiển chuyển động. Với công suất 2 kW và momen xoắn định mức 9.5 Nm, động cơ này phù hợp cho các hệ thống yêu cầu độ phản hồi nhanh và ổn định.

⚙️ Cấu tạo và thông số kỹ thuật

• Công suất định mức: 2 kW

• Điện áp cung cấp: 200 V AC

• Dòng điện định mức: 9.6 A

• Momen xoắn định mức: 9.5 Nm

• Momen xoắn cực đại: 28.6 Nm

• Tốc độ định mức: 2000 vòng/phút

• Tốc độ tối đa: 3000 vòng/phút

• Độ phân giải encoder: 22 bit (tương đương 4,194,304 xung/vòng)

• Cấp bảo vệ: IP67

• Kích thước (WxHxD): 176 x 228.9 x 267 mm

• Trọng lượng: 17 kg

• Phanh điện từ: Có

• Loại trục: Trục thẳng

• Môi trường hoạt động: Nhiệt độ từ 0 đến 40°C, độ ẩm từ 10 đến 80% (không ngưng tụ).

Nguyên lý hoạt động

HG-SR202B hoạt động dựa trên nguyên lý servo điều khiển vòng kín, sử dụng tín hiệu phản hồi từ encoder để điều chỉnh momen và tốc độ động cơ. Bộ điều khiển MR-J4 kết hợp với động cơ này để đạt được hiệu suất cao và độ chính xác trong các ứng dụng điều khiển chuyển động.

Ứng dụng

Động cơ servo HG-SR202B được ứng dụng rộng rãi trong các lĩnh vực như:

• Hệ thống băng tải: Điều khiển tốc độ và vị trí băng tải trong dây chuyền sản xuất.

• Robot công nghiệp: Cung cấp chuyển động chính xác cho các khớp nối của robot.

• Máy ép phun nhựa: Điều khiển lực ép và tốc độ tiêm nhựa.

• Máy CNC: Điều khiển chuyển động của trục chính và các trục điều khiển.

• Hệ thống phân loại tự động: Điều khiển vị trí và tốc độ trong các hệ thống phân loại sản phẩm.
