FS150R12KT4 IGBT 150A 1200V Hàng Tháo Máy

1.450.000₫

Mã sản phẩm: FS150R12KT4

Loại linh kiện: IGBT

Hãng sản suất: INFINEON

Hình thức: Tháo máy

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

FS150R12KT4 là một IGBT (Insulated Gate Bipolar Transistor) công suất cao, được thiết kế để sử dụng trong các ứng dụng đòi hỏi dòng điện lớn và điện áp cao. Với khả năng chịu dòng lên đến 150A và điện áp tối đa 1200V, FS150R12KT4 thường được sử dụng trong các hệ thống biến tần, điều khiển động cơ, và các ứng dụng công nghiệp khác.

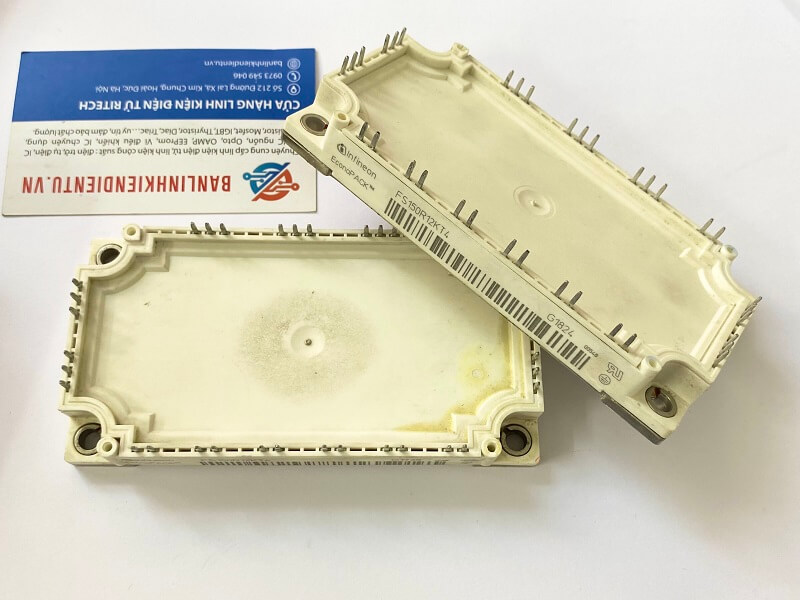

FS150R12KT4-IGBT-Infineon

Cấu tạo của FS150R12KT4

Vỏ IGBT (Package): Module IGBT, thường là vỏ kim loại hoặc nhựa cách điện, tích hợp sẵn diode bảo vệ.
Cấu trúc bên trong:
- Gate (G): Cực cổng, điều khiển dòng điện giữa Collector và Emitter.
- Collector (C): Cực thu, kết nối với tải.
- Emitter (E): Cực phát, kết nối với mạch điều khiển.
- Diode bảo vệ: Tích hợp sẵn diode flyback để bảo vệ IGBT khỏi điện áp ngược.
Tản nhiệt: Được thiết kế để gắn tản nhiệt bên ngoài, giúp tản nhiệt hiệu quả khi hoạt động ở dòng cao.

So do mach FS150R12KT4

Nguyên lý hoạt động

Điều khiển bằng Gate:
- Khi một điện áp dương (thường từ 15V đến 20V) được áp vào cực Gate so với Emitter, IGBT dẫn dòng từ Collector đến Emitter.
- Khi điện áp Gate bằng 0 hoặc âm, IGBT ngắt dòng.
Kết hợp BJT và MOSFET:
- IGBT kết hợp đặc điểm của BJT (khả năng chịu dòng cao) và MOSFET (điều khiển bằng điện áp).
Hoạt động như công tắc:
- IGBT hoạt động như một công tắc điện tử, đóng/mở nhanh chóng để điều khiển dòng điện trong mạch công suất.

Thông số kỹ thuật chi tiết

Thông số điện:
- Điện áp Collector-Emitter tối đa (Vₖₑ): 1200V.
- Dòng Collector liên tục (Iꜰ): 150A.
- Dòng Collector đỉnh (Iꜰₘ): 300A.
- Điện áp kích Gate-Emitter (Vₖₑ): ±20V.
- Điện áp bão hòa Collector-Emitter (Vₖₑ(ₛₐₜ)): 2.1V (ở 75A).
- Công suất tiêu tán (Pₖ): 600W.
Thông số nhiệt:
- Nhiệt độ hoạt động (Tⱼ): -40°C đến +150°C.
- Nhiệt độ lưu trữ (Tₛₜ₉): -40°C đến +150°C.
- Điện trở nhiệt (Rₜₕ): 0.12°C/W (junction to case).
Kích thước cơ khí:
- Kiểu vỏ: Module IGBT.
- Kích thước: Tiêu chuẩn module công suất lớn.

Bang thong so FS150R12KT4

Ứng dụng của FS150R12KT4

Biến tần (Inverter): Dùng trong các bộ biến tần công suất lớn để điều khiển tốc độ động cơ.
Hệ thống điều khiển động cơ: Ứng dụng trong các hệ thống điều khiển động cơ công nghiệp.
Nguồn xung: Sử dụng trong các bộ nguồn xung công suất cao.
Hệ thống năng lượng tái tạo: Dùng trong các hệ thống năng lượng mặt trời và gió để điều khiển dòng điện.
Máy hàn: Sử dụng trong các máy hàn công nghiệp.
