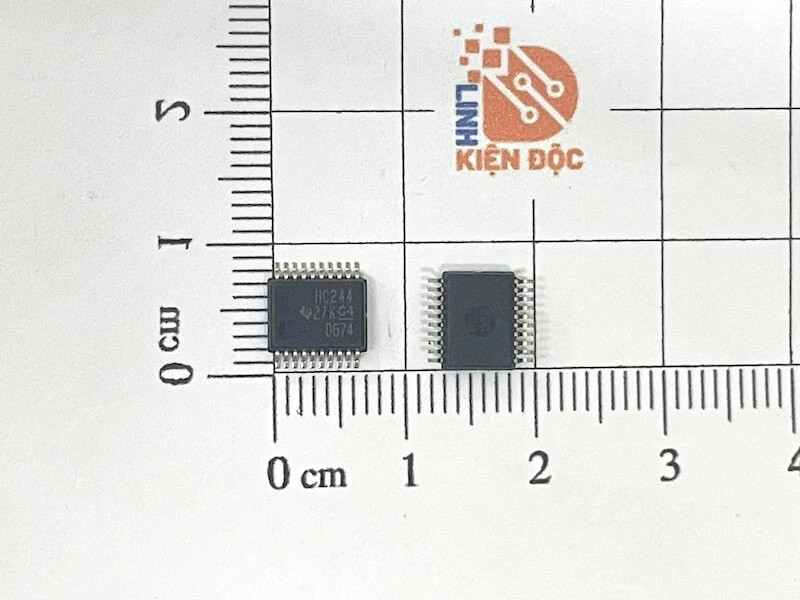

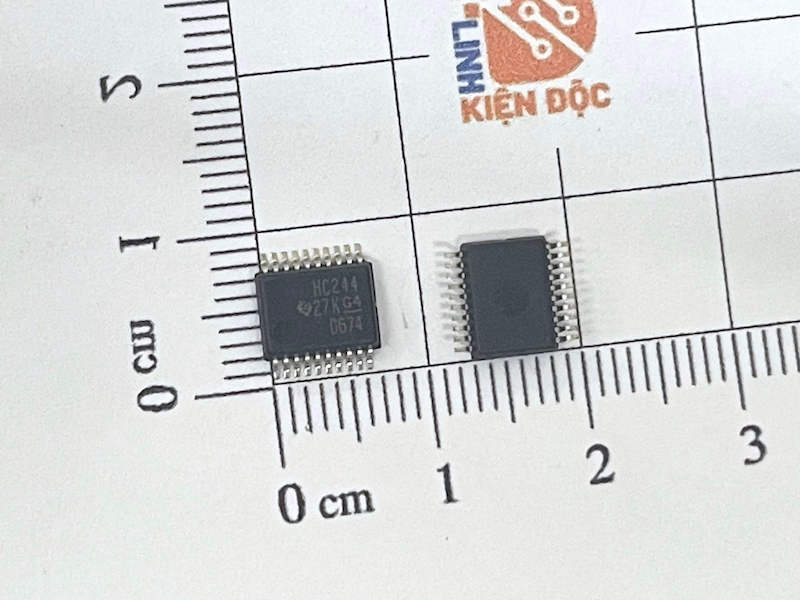

HC244 IC SỐ TSSOP-20 texas

1. Giới thiệu chung về IC HC244

HC244 IC số TSSOP-20 Texas Instruments là vi mạch logic thuộc dòng 74HC244, có chức năng đệm tín hiệu số (Octal Buffer/Line Driver) với 8 kênh đầu ra không đảo và khả năng điều khiển đầu ra 3 trạng thái.

IC HC244 được sử dụng để tăng khả năng điều khiển tín hiệu logic, cách ly tải logic giữa các tầng mạch và hỗ trợ truyền dữ liệu trong hệ thống điện tử số.

Linh kiện thuộc họ logic CMOS tốc độ cao 74HC, hoạt động với điện áp nguồn phổ biến từ 2V đến 6V, phù hợp với nhiều hệ thống điều khiển sử dụng vi điều khiển và các mạch logic số.

IC có 8 bộ đệm độc lập, được chia thành hai nhóm, mỗi nhóm gồm 4 kênh. Hai nhóm được điều khiển thông qua hai chân cho phép đầu ra riêng biệt.

Sản phẩm sử dụng kiểu đóng gói TSSOP-20, gồm 20 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

HC244 thường được ứng dụng trong mạch giao tiếp dữ liệu, mạch điều khiển tín hiệu, hệ thống vi xử lý, bo mạch công nghiệp và thiết bị điện tử số.

2. Đặc điểm nổi bật của IC HC244

• Mã linh kiện: HC244.
• Dòng IC: 74HC244.
• Nhà sản xuất: Texas Instruments.
• Loại linh kiện: IC logic số.
• Chức năng: IC đệm tín hiệu số.
• Tên tiếng Anh: Octal Buffer/Line Driver.
• Cấu trúc gồm 8 kênh đệm độc lập.
• Tín hiệu đầu ra không đảo.
• Hỗ trợ đầu ra 3 trạng thái.
• Chia thành 2 nhóm điều khiển.
• Mỗi nhóm gồm 4 kênh.
• Có 2 chân điều khiển Output Enable.
• Chân cho phép đầu ra hoạt động ở mức thấp.
• Công nghệ logic CMOS.
• Điện áp hoạt động: 2V – 6V.
• Phù hợp với hệ thống logic số.
• Kiểu đóng gói: TSSOP-20.
• Tổng số chân: 20 chân.
• Công nghệ lắp đặt: SMD/SMT.

3. Cấu tạo của IC HC244

IC HC244 được chế tạo theo công nghệ CMOS, tích hợp 8 bộ đệm tín hiệu logic bên trong một chip bán dẫn.

Các khối chức năng chính gồm:

Khối đệm tín hiệu: Gồm 8 kênh đệm độc lập, có nhiệm vụ nhận tín hiệu logic đầu vào và đưa ra tín hiệu logic tương ứng.

Khối điều khiển đầu ra: Cho phép bật hoặc vô hiệu hóa các nhóm đầu ra thông qua tín hiệu điều khiển OE.

Khối đầu ra 3 trạng thái: Cho phép đầu ra hoạt động ở mức logic cao, mức logic thấp hoặc trạng thái trở kháng cao.

Khối điều khiển nhóm thứ nhất: Điều khiển 4 kênh đệm thông qua chân 1OE.

Khối điều khiển nhóm thứ hai: Điều khiển 4 kênh đệm thông qua chân 2OE.

Khối cấp nguồn: Cung cấp điện áp hoạt động cho các mạch logic bên trong IC.

Vỏ TSSOP-20: Bảo vệ chip bán dẫn và cung cấp 20 chân kết nối với bo mạch PCB.

Nhờ cấu trúc này, HC244 có thể điều khiển nhiều đường tín hiệu số và hỗ trợ chia sẻ đường dữ liệu trong các hệ thống logic.

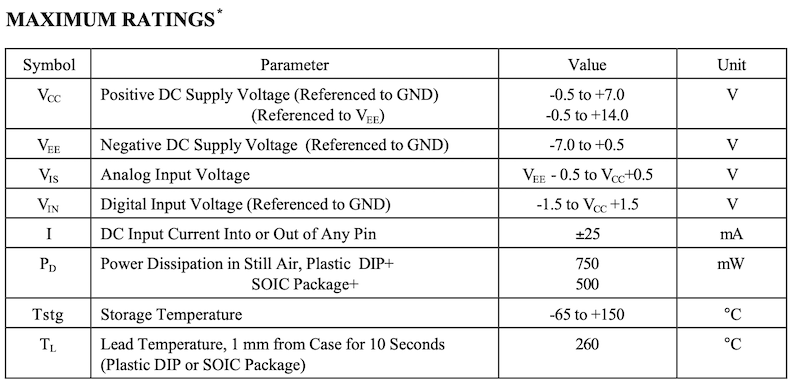

4. Thông số kỹ thuật IC HC244

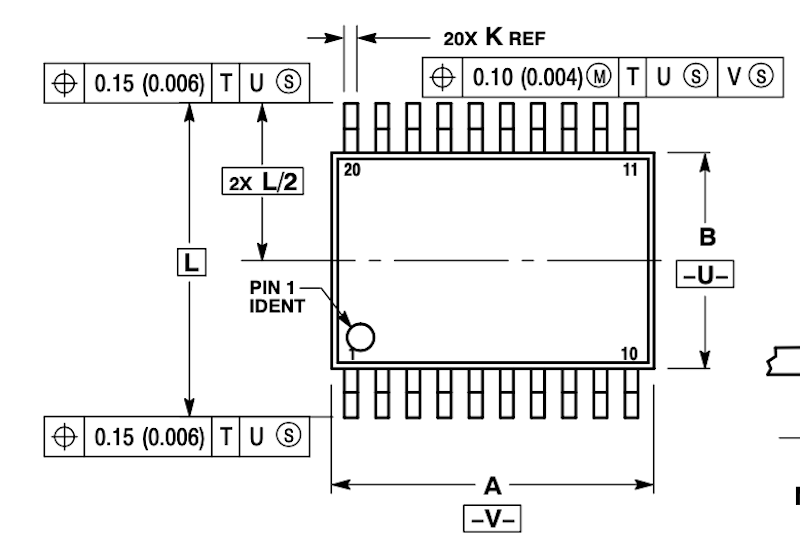

5. Kích thước và kiểu chân IC HC244

Sơ đồ chân IC HC244

Chân	Ký hiệu	Chức năng
1	1OE	Cho phép đầu ra nhóm 1, tích cực mức thấp
2	1A1	Đầu vào nhóm 1, kênh 1
3	2Y4	Đầu ra nhóm 2, kênh 4
4	1A2	Đầu vào nhóm 1, kênh 2
5	2Y3	Đầu ra nhóm 2, kênh 3
6	1A3	Đầu vào nhóm 1, kênh 3
7	2Y2	Đầu ra nhóm 2, kênh 2
8	1A4	Đầu vào nhóm 1, kênh 4
9	2Y1	Đầu ra nhóm 2, kênh 1
10	GND	Mass
11	2A1	Đầu vào nhóm 2, kênh 1
12	1Y4	Đầu ra nhóm 1, kênh 4
13	2A2	Đầu vào nhóm 2, kênh 2
14	1Y3	Đầu ra nhóm 1, kênh 3
15	2A3	Đầu vào nhóm 2, kênh 3
16	1Y2	Đầu ra nhóm 1, kênh 2
17	2A4	Đầu vào nhóm 2, kênh 4
18	1Y1	Đầu ra nhóm 1, kênh 1
19	2OE	Cho phép đầu ra nhóm 2, tích cực mức thấp
20	VCC	Nguồn cấp

Sơ đồ chân trên áp dụng cho cấu trúc 74HC244 tiêu chuẩn. Cần kiểm tra mã sản phẩm đầy đủ và datasheet trước khi thay thế.

6. Nguyên lý hoạt động của IC HC244

HC244 hoạt động dựa trên nguyên lý đệm tín hiệu logic không đảo và điều khiển đầu ra 3 trạng thái.

Trạng thái cho phép đầu ra

Khi chân OE của một nhóm được đưa xuống mức logic thấp, các bộ đệm thuộc nhóm đó được kích hoạt.

Tín hiệu đầu ra có cùng trạng thái logic với tín hiệu đầu vào tương ứng.

Ví dụ:

• Đầu vào A ở mức thấp thì đầu ra Y ở mức thấp.
• Đầu vào A ở mức cao thì đầu ra Y ở mức cao.

Trạng thái vô hiệu hóa đầu ra

Khi chân OE được đưa lên mức logic cao, các đầu ra của nhóm tương ứng chuyển sang trạng thái trở kháng cao (High Impedance – Hi-Z).

Trong trạng thái này, đầu ra gần như được ngắt khỏi đường tín hiệu.

Hoạt động của hai nhóm đệm

IC HC244 có hai nhóm gồm 4 kênh.

Mỗi nhóm có chân điều khiển OE riêng, cho phép bật hoặc tắt độc lập.

Nhờ đó, IC có thể quản lý nhiều đường tín hiệu và hỗ trợ kết nối với bus dữ liệu dùng chung.

Bảng trạng thái logic

OE	Đầu vào A	Đầu ra Y
L	L	L
L	H	H
H	X	Z

Trong đó:

• L: Mức logic thấp.
• H: Mức logic cao.
• X: Không quan tâm.
• Z: Trạng thái trở kháng cao.

Chức năng đệm tín hiệu

HC244 giúp giảm ảnh hưởng của tải logic lên tầng tín hiệu đầu vào.

IC cũng hỗ trợ tăng khả năng điều khiển các đường tín hiệu số trong giới hạn dòng điện đầu ra cho phép.

7. Ứng dụng của IC HC244

IC HC244 được sử dụng trong các hệ thống điện tử số cần đệm và điều khiển tín hiệu logic.

Một số ứng dụng phổ biến gồm:

• Mạch đệm tín hiệu số.
• Mạch giao tiếp vi điều khiển.
• Hệ thống vi xử lý.
• Mạch điều khiển bus dữ liệu.
• Bo mạch điều khiển công nghiệp.
• Mạch truyền tín hiệu logic.
• Thiết bị tự động hóa.
• Mạch điều khiển thiết bị điện tử.
• Hệ thống nhúng.
• Mạch giao tiếp dữ liệu song song.
• Mạch điều khiển tín hiệu TTL/CMOS tương thích.
• Thiết bị đo lường điện tử.
• Bo mạch điều khiển máy móc.
• Mạch cách ly tải logic giữa các tầng.
• Mạch điều khiển nhiều đường tín hiệu.
• Sửa chữa bo mạch điện tử số.
• Thay thế IC 74HC244 tương thích.

8. Ưu điểm của IC HC244

Tích hợp 8 kênh đệm: Cho phép xử lý nhiều đường tín hiệu logic trong cùng một IC.

Đầu ra không đảo: Giữ nguyên trạng thái logic của tín hiệu đầu vào khi được kích hoạt.

Hỗ trợ 3 trạng thái: Thuận tiện cho các hệ thống sử dụng bus dữ liệu chung.

Hai nhóm điều khiển độc lập: Giúp linh hoạt trong việc quản lý các đường tín hiệu.

Công nghệ CMOS: Có mức tiêu thụ điện năng tĩnh thấp trong điều kiện hoạt động phù hợp.

Dải điện áp nguồn 2V – 6V: Phù hợp với nhiều hệ thống logic số.

Kiểu đóng gói TSSOP-20: Tiết kiệm diện tích bo mạch.

Ứng dụng đa dạng: Phù hợp với hệ thống điều khiển, truyền dữ liệu và thiết bị điện tử công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC HC244

Khi lựa chọn và thay thế IC HC244 cần chú ý:

• Kiểm tra chính xác mã HC244.
• Xác nhận đúng dòng 74HC244.
• Kiểm tra nhà sản xuất Texas Instruments.
• Xác nhận kiểu đóng gói TSSOP-20.
• Kiểm tra vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Đảm bảo điện áp nguồn VCC nằm trong giới hạn cho phép.
• Kiểm tra mức điện áp logic đầu vào.
• Không vượt quá dòng điện đầu ra cho phép.
• Kiểm tra hai chân điều khiển OE.
• Không để các chân đầu vào CMOS ở trạng thái trôi.
• Kiểm tra các đường tín hiệu A và Y.
• Tránh xung đột khi nhiều IC cùng điều khiển một bus dữ liệu.
• Sử dụng tụ lọc nguồn phù hợp gần chân VCC.
• Không nhầm HC244 với HC245.
• Không thay bằng IC đệm đảo tín hiệu.
• Kiểm tra khả năng tương thích khi thay bằng dòng HCT244, LVC244 hoặc các họ logic khác.
• Sử dụng thiết bị hàn phù hợp với chân TSSOP nhỏ.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: HC244 là IC đệm tín hiệu không đảo, không phải IC chuyển mức điện áp tự động. Khi kết nối các hệ thống logic có điện áp khác nhau, cần kiểm tra ngưỡng điện áp đầu vào và mức điện áp đầu ra để đảm bảo tương thích.

10. Kết luận

HC244 IC số TSSOP-20 Texas Instruments là vi mạch logic thuộc dòng 74HC244, có chức năng đệm 8 kênh tín hiệu số không đảo và hỗ trợ đầu ra 3 trạng thái.

Với cấu trúc gồm hai nhóm điều khiển độc lập, dải điện áp hoạt động từ 2V đến 6V và kiểu đóng gói TSSOP-20, HC244 phù hợp với nhiều ứng dụng giao tiếp dữ liệu, điều khiển logic và hệ thống điện tử số.

IC được sử dụng trong bo mạch vi điều khiển, thiết bị tự động hóa, hệ thống nhúng và các thiết bị điện tử công nghiệp.

Khi lựa chọn HC244, cần kiểm tra đúng mã sản phẩm, kiểu đóng gói, sơ đồ chân, điện áp hoạt động và đặc tính logic để đảm bảo khả năng tương thích và vận hành ổn định.
