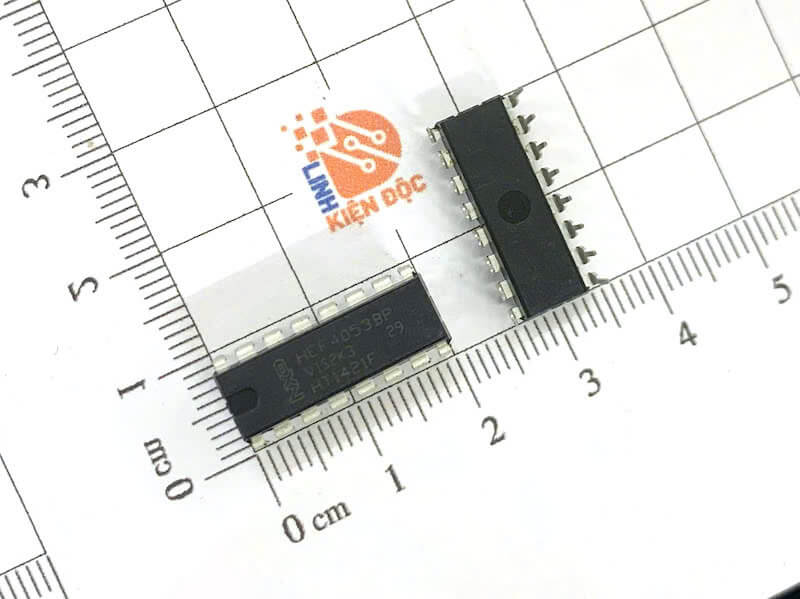

HEF4053BP HEF4053BE HEF4053 IC Số Dip-16

1. Giới thiệu chung về IC HEF4053BE

HEF4053BE là vi mạch chuyển mạch tín hiệu tương tự thuộc họ CMOS 4000, có chức năng ghép kênh và phân kênh tín hiệu (Analog Multiplexer/Demultiplexer).

IC được thiết kế với 3 bộ chuyển mạch độc lập, mỗi bộ có 2 ngõ lựa chọn, tương đương cấu trúc Triple 2-Channel Analog Multiplexer/Demultiplexer.

HEF4053BE có khả năng chuyển mạch cả tín hiệu tương tự và tín hiệu số trong phạm vi điện áp hoạt động cho phép. Linh kiện được sử dụng phổ biến trong các mạch lựa chọn tín hiệu âm thanh, thiết bị đo lường, hệ thống điều khiển và mạch xử lý tín hiệu điện tử.

Sản phẩm sử dụng kiểu đóng gói DIP-16, gồm 16 chân cắm xuyên lỗ, thuận tiện cho việc lắp đặt, sửa chữa và thay thế trên bo mạch điện tử.

2. Đặc điểm nổi bật của IC HEF4053BE

• Mã linh kiện: HEF4053BE.
• Loại linh kiện: IC chuyển mạch tương tự.
• Công nghệ chế tạo: CMOS.
• Thuộc họ IC logic 4000.
• Chức năng: Analog Multiplexer/Demultiplexer.
• Tích hợp 3 bộ chuyển mạch độc lập.
• Mỗi bộ có 2 kênh lựa chọn.
• Có thể truyền tín hiệu theo hai chiều.
• Hỗ trợ chuyển mạch tín hiệu tương tự và tín hiệu số.
• Điều khiển lựa chọn kênh bằng tín hiệu logic.
• Có chân điều khiển vô hiệu hóa chung.
• Có khả năng sử dụng nguồn cấp đơn hoặc nguồn cấp phù hợp với tín hiệu lưỡng cực.
• Dòng tiêu thụ tĩnh thấp nhờ công nghệ CMOS.
• Kiểu đóng gói DIP-16.
• Tổng số chân: 16 chân.
• Công nghệ lắp đặt xuyên lỗ THT.

3. Cấu tạo của IC HEF4053BE

HEF4053BE được tích hợp các khối chuyển mạch tín hiệu và mạch điều khiển logic bên trong chip bán dẫn.

Ba bộ chuyển mạch tương tự: IC gồm ba nhóm chuyển mạch độc lập, thường được ký hiệu X, Y và Z. Mỗi nhóm có một chân chung và hai chân tín hiệu có thể lựa chọn.

Khối điều khiển lựa chọn kênh: Tiếp nhận các tín hiệu logic điều khiển để xác định đường tín hiệu được kết nối.

Khối điều khiển INH: Cho phép vô hiệu hóa các đường chuyển mạch khi cần thiết.

Mạch chuyển mạch CMOS: Sử dụng các transistor MOS bên trong để tạo hoặc ngắt đường dẫn tín hiệu giữa các chân.

Khối cấp nguồn: Gồm các chân VDD, VSS và VEE, phục vụ cấp nguồn cho phần logic và xác định phạm vi điện áp tín hiệu tương tự.

Vỏ DIP-16: Bảo vệ chip bán dẫn và cung cấp 16 chân kết nối với bo mạch.

Nhờ cấu trúc chuyển mạch hai chiều, HEF4053BE có thể sử dụng để lựa chọn một trong hai tín hiệu đưa đến đầu ra hoặc phân phối một tín hiệu đến một trong hai đường tín hiệu.

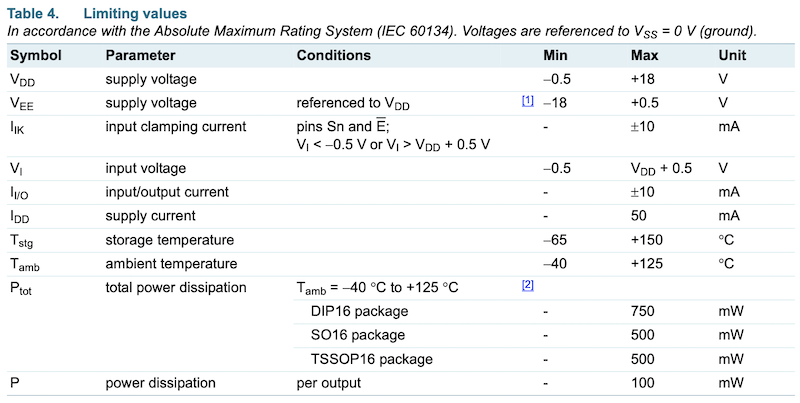

4. Thông số kỹ thuật IC HEF4053BE

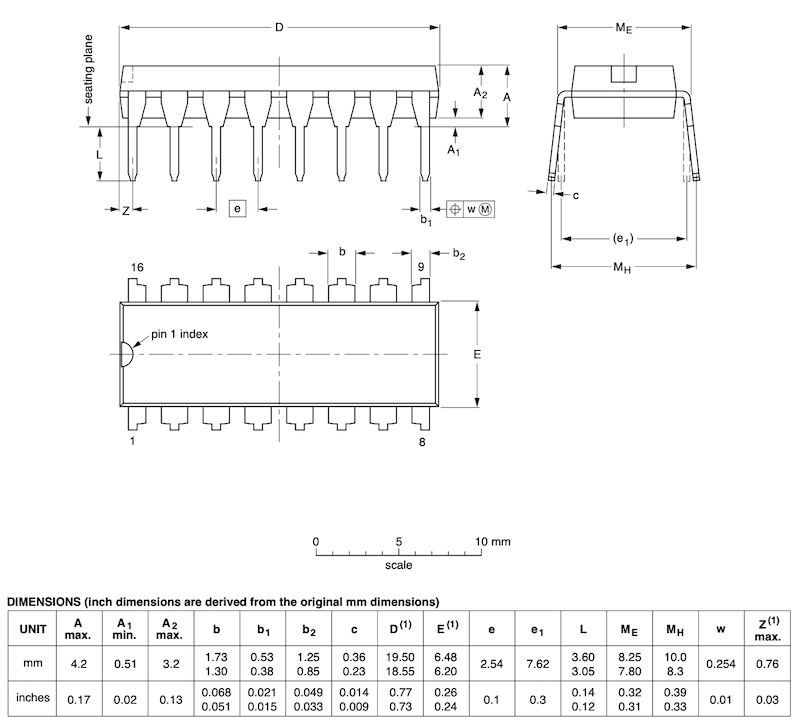

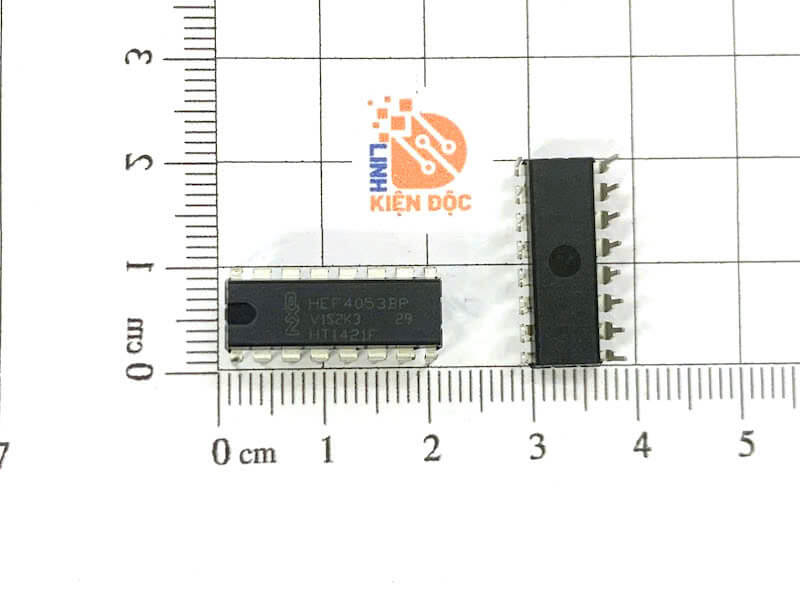

5. Kích thước và kiểu chân IC HEF4053BE

Sơ đồ chức năng các chân

Chân	Ký hiệu	Chức năng
1	Y1	Đường tín hiệu Y1
2	Y0	Đường tín hiệu Y0
3	Z1	Đường tín hiệu Z1
4	Z	Chân chung của bộ chuyển mạch Z
5	Z0	Đường tín hiệu Z0
6	INH	Vô hiệu hóa các bộ chuyển mạch
7	VEE	Nguồn âm cho tín hiệu tương tự
8	VSS	Mass hoặc nguồn tham chiếu logic
9	C	Điều khiển lựa chọn bộ chuyển mạch Z
10	B	Điều khiển lựa chọn bộ chuyển mạch Y
11	A	Điều khiển lựa chọn bộ chuyển mạch X
12	X0	Đường tín hiệu X0
13	X1	Đường tín hiệu X1
14	X	Chân chung của bộ chuyển mạch X
15	Y	Chân chung của bộ chuyển mạch Y
16	VDD	Nguồn dương

Khi nhìn IC từ phía trên, xác định chân số 1 theo dấu khuyết hoặc dấu chấm trên thân và đếm các chân ngược chiều kim đồng hồ.

Cần đối chiếu datasheet của đúng nhà sản xuất trước khi lắp đặt.

6. Nguyên lý hoạt động của IC HEF4053BE

HEF4053BE hoạt động dựa trên nguyên lý đóng và ngắt các đường tín hiệu bằng mạch chuyển mạch CMOS bên trong.

Điều khiển lựa chọn kênh

IC có ba tín hiệu điều khiển A, B và C, tương ứng với ba bộ chuyển mạch X, Y và Z.

Khi tín hiệu điều khiển thay đổi, IC lựa chọn một trong hai đường tín hiệu của từng bộ chuyển mạch.

Ví dụ:

• A = 0: Kết nối X với X0.
• A = 1: Kết nối X với X1.
• B = 0: Kết nối Y với Y0.
• B = 1: Kết nối Y với Y1.
• C = 0: Kết nối Z với Z0.
• C = 1: Kết nối Z với Z1.

Các trạng thái trên áp dụng khi chân INH ở mức cho phép hoạt động.

Chức năng vô hiệu hóa INH

Khi chân INH ở mức logic cao, các bộ chuyển mạch bị ngắt, đưa các đường tín hiệu vào trạng thái không kết nối.

Khi INH ở mức logic thấp, các bộ chuyển mạch hoạt động theo tín hiệu điều khiển A, B và C.

Khả năng truyền tín hiệu hai chiều

HEF4053BE có thể truyền tín hiệu theo cả hai chiều giữa chân chung và chân được lựa chọn.

Nhờ đó, IC có thể hoạt động như bộ ghép kênh hoặc bộ phân kênh tùy theo cách kết nối.

Hoạt động với tín hiệu tương tự

Các tín hiệu tương tự đi qua đường chuyển mạch có điện trở dẫn nhất định.

Điện trở này phụ thuộc vào điện áp nguồn, mức điện áp tín hiệu và điều kiện hoạt động.

Do đó, cần xem xét điện trở dẫn, điện dung ký sinh và dòng rò khi sử dụng trong mạch tín hiệu có yêu cầu độ chính xác cao.

7. Ứng dụng của IC HEF4053BE

IC HEF4053BE được sử dụng trong nhiều thiết bị điện tử cần lựa chọn hoặc chuyển đổi đường tín hiệu.

Một số ứng dụng phổ biến gồm:

• Mạch chuyển mạch tín hiệu tương tự.
• Mạch lựa chọn tín hiệu âm thanh.
• Bộ chọn đầu vào âm thanh.
• Mạch ghép kênh tín hiệu.
• Mạch phân kênh tín hiệu.
• Thiết bị đo lường điện tử.
• Mạch thu thập dữ liệu.
• Hệ thống điều khiển công nghiệp.
• Mạch chuyển đổi tín hiệu cảm biến.
• Mạch xử lý tín hiệu analog.
• Thiết bị truyền thông điện tử.
• Mạch lựa chọn tín hiệu điều khiển.
• Mạch điều khiển bằng vi điều khiển.
• Thiết bị điện tử dân dụng.
• Bo mạch xử lý tín hiệu.
• Sửa chữa và thay thế IC chuyển mạch tương tự.

8. Ưu điểm của IC HEF4053BE

Tích hợp ba bộ chuyển mạch: Cho phép điều khiển ba đường tín hiệu độc lập trong một IC.

Chuyển mạch hai chiều: Có thể sử dụng linh hoạt cho chức năng ghép kênh và phân kênh.

Hỗ trợ tín hiệu tương tự: Phù hợp với các mạch âm thanh, cảm biến và đo lường.

Điều khiển bằng tín hiệu logic: Dễ dàng kết nối với các mạch điều khiển kỹ thuật số khi mức điện áp tương thích.

Có chân INH: Cho phép ngắt đồng thời các đường chuyển mạch khi cần thiết.

Công nghệ CMOS: Có dòng tiêu thụ tĩnh thấp.

Kiểu đóng gói DIP-16: Thuận tiện cho việc lắp đặt, thử nghiệm và sửa chữa.

Ứng dụng đa dạng: Phù hợp với nhiều hệ thống xử lý và lựa chọn tín hiệu điện tử.

9. Lưu ý khi sử dụng và thay thế IC HEF4053BE

Khi lựa chọn và thay thế HEF4053BE cần chú ý:

• Kiểm tra chính xác mã HEF4053BE.
• Xác nhận đúng chức năng chuyển mạch tương tự.
• Kiểm tra kiểu đóng gói DIP-16.
• Xác định đúng vị trí chân số 1.
• Đối chiếu sơ đồ chân trước khi lắp đặt.
• Kiểm tra điện áp cấp nguồn VDD, VSS và VEE.
• Đảm bảo điện áp tín hiệu nằm trong phạm vi cho phép.
• Kiểm tra mức logic điều khiển A, B và C.
• Kiểm tra trạng thái chân INH.
• Không sử dụng IC để đóng cắt tải công suất lớn.
• Kiểm tra điện trở dẫn RON nếu mạch yêu cầu độ chính xác cao.
• Kiểm tra ảnh hưởng của dòng rò và điện dung ký sinh.
• Không thay bằng IC khác khi chưa xác nhận tương thích.
• Kiểm tra tình trạng chập giữa các chân.
• Ngắt nguồn trước khi tháo hoặc thay IC.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: HEF4053BE có chức năng tương tự một số IC thuộc họ 4053, nhưng không nên mặc định mọi phiên bản đều thay thế trực tiếp cho nhau. Cần đối chiếu điện áp nguồn, mức logic, điện trở dẫn, sơ đồ chân và đặc tính chuyển mạch.

10. Kết luận

HEF4053BE IC chuyển mạch tương tự 3 kênh DIP-16 là linh kiện thuộc họ CMOS 4000, được thiết kế để thực hiện chức năng ghép kênh và phân kênh tín hiệu tương tự hoặc tín hiệu số.

Với cấu trúc ba bộ chuyển mạch độc lập, mỗi bộ có hai đường lựa chọn, HEF4053BE phù hợp với các ứng dụng xử lý tín hiệu âm thanh, thiết bị đo lường, mạch điều khiển và hệ thống điện tử công nghiệp.

Sản phẩm sử dụng kiểu đóng gói DIP-16, thuận tiện cho việc lắp đặt và thay thế trên bo mạch điện tử.

Khi lựa chọn HEF4053BE, cần kiểm tra đúng mã linh kiện, điện áp nguồn, sơ đồ chân và đặc tính tín hiệu để đảm bảo khả năng tương thích và hoạt động ổn định.
