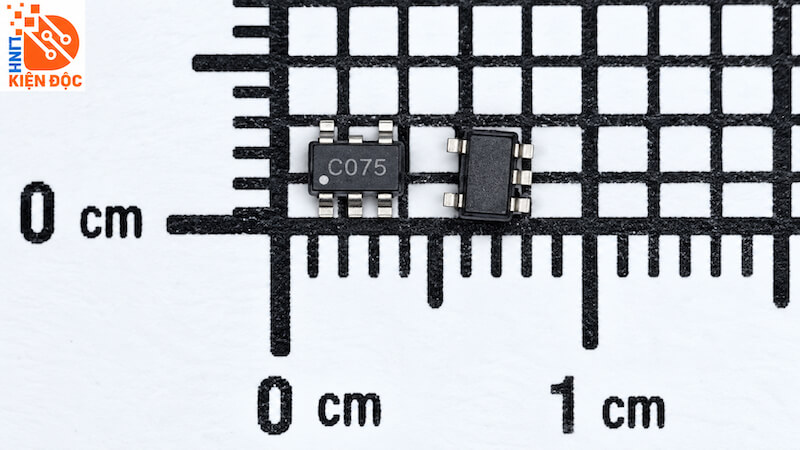

IC số SN74LVC1G07DBVR kí hiệu C075 kiểu chân SOT23-5

6.000₫

Mã sản phẩm: SN74LVC1G07DBVR

Kí hiệu: C075

Loại linh kiện: IC

Kiểu chân: SOT23-5

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí:

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC SN74LVC1G07DBVR

SN74LVC1G07DBVR là IC logic bộ đệm không đảo đơn (Single Buffer/Driver) với đầu ra Open-Drain, thuộc họ logic LVC. Linh kiện được sử dụng để đệm tín hiệu số, điều khiển mức logic, giao tiếp giữa các mạch và điều khiển tải dòng nhỏ.

IC hoạt động với dải điện áp nguồn rộng từ 1.65V đến 5.5V, phù hợp với nhiều hệ thống logic sử dụng điện áp thấp. Đầu ra Open-Drain cho phép sử dụng điện trở kéo lên bên ngoài và hỗ trợ các ứng dụng chuyển đổi mức điện áp giữa những khối mạch khác nhau.

SN74LVC1G07DBVR sử dụng package SOT-23-5/DBV 5 chân, kích thước nhỏ gọn, phù hợp với bo mạch SMD có mật độ linh kiện cao. Ký hiệu trên thân có thể gặp dạng C075 tùy phiên bản và thông tin truy xuất sản xuất.

2. Đặc điểm của SN74LVC1G07DBVR

IC logic đệm không đảo một kênh.
Chức năng Single Buffer/Driver.
Đầu ra dạng Open-Drain.
Dải điện áp nguồn rộng từ 1.65V đến 5.5V.
Có thể sử dụng trong hệ thống logic điện áp thấp.
Đầu ra Open-Drain hỗ trợ điện áp kéo lên tới 5.5V.
Có khả năng điều khiển tải và đệm tín hiệu số.
Hỗ trợ chuyển đổi mức logic trong nhiều ứng dụng.
Dòng tiêu thụ tĩnh thấp.
Khả năng điều khiển đầu ra tốt.
Package SOT-23-5 nhỏ gọn.
Phù hợp với lắp ráp bề mặt SMD.
Được sử dụng trong thiết bị điện tử dân dụng, công nghiệp và truyền thông.

3. Cấu tạo và nguyên lý hoạt động

SN74LVC1G07DBVR tích hợp một bộ đệm logic không đảo. IC gồm các khối chính:

Một đầu vào logic A.
Mạch xử lý và đệm tín hiệu.
Một đầu ra Y dạng Open-Drain.
Chân nguồn VCC.
Chân GND.

Đây là bộ đệm không đảo, vì vậy trạng thái logic tại đầu ra tương ứng với trạng thái logic của đầu vào khi xét cùng với điện trở kéo lên bên ngoài.

Do đầu ra sử dụng cấu trúc Open-Drain, IC không chủ động tạo mức HIGH. Vì vậy đầu ra Y cần được kết nối với một điện trở Pull-up tới nguồn điện áp phù hợp.

Khi transistor đầu ra dẫn, chân Y được kéo xuống mức LOW. Khi transistor đầu ra tắt, điện trở Pull-up sẽ kéo đầu ra lên mức HIGH.

Cấu trúc này đặc biệt hữu ích trong các mạch cần ghép nối nhiều đầu ra, chuyển đổi mức điện áp hoặc điều khiển những đường tín hiệu sử dụng mức điện áp khác với điện áp nguồn của IC.

4. Thông số kỹ thuật SN74LVC1G07DBVR

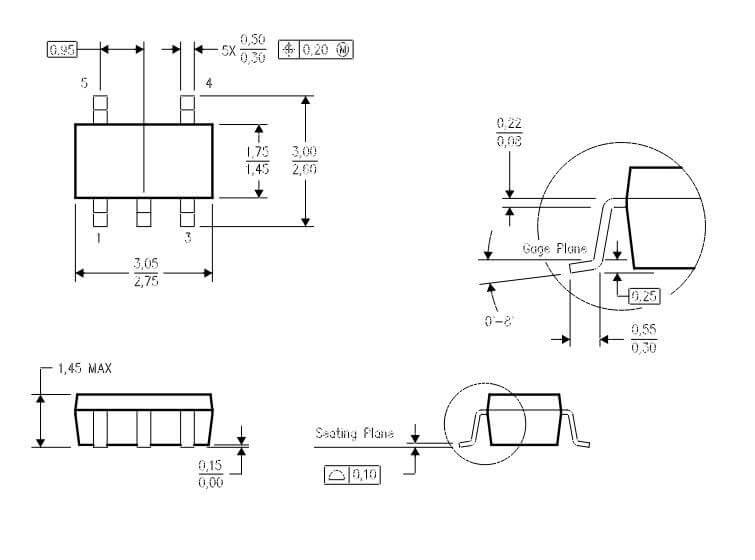

5. Kích thước SN74LVC1G07DBVR SOT-23-5

6. Ứng dụng của SN74LVC1G07DBVR

SN74LVC1G07DBVR được sử dụng trong nhiều mạch điện tử số như:

Mạch đệm tín hiệu logic.
Mạch điều khiển tín hiệu số.
Mạch chuyển đổi mức logic.
Mạch giao tiếp giữa các mức điện áp khác nhau.
Mạch điều khiển đường tín hiệu Open-Drain.
Mạch giao tiếp với vi điều khiển.
Mạch giao tiếp với FPGA.
Mạch giao tiếp giữa các IC số.
Mạch điều khiển LED.
Mạch điều khiển tải dòng nhỏ.
Mạch điều khiển tín hiệu Enable.
Mạch tạo tín hiệu điều khiển.
Thiết bị truyền thông.
Thiết bị điện tử cầm tay.
Thiết bị điện tử dân dụng.
Bo mạch điều khiển công nghiệp.
Hệ thống nhúng và thiết bị IoT.

SN74LVC1G07DBVR ký hiệu C075 SOT-23-5 là IC logic đệm không đảo một kênh có đầu ra Open-Drain, hoạt động với nguồn 1.65V – 5.5V. Với kích thước nhỏ, tốc độ chuyển mạch nhanh và khả năng sử dụng điện trở kéo lên ngoài, IC phù hợp cho các ứng dụng đệm tín hiệu, điều khiển logic và chuyển đổi mức điện áp trong các mạch điện tử số.
