IC tham chiếu điện áp AS431ANTR-E1 kí hiệu EB5 kiểu chân SOT23

1. Giới thiệu chung về IC AS431ANTR-E1

AS431ANTR-E1 là IC tham chiếu điện áp chính xác, thuộc dòng linh kiện ổn áp shunt có thể điều chỉnh, được sử dụng phổ biến trong các mạch nguồn, mạch điều khiển điện áp và hệ thống điện tử.

IC có nguyên lý hoạt động tương tự diode Zener điều chỉnh được, với điện áp tham chiếu danh định khoảng 2,5V. Thông qua hai điện trở phân áp bên ngoài, AS431ANTR-E1 có thể thiết lập mức điện áp ổn định theo yêu cầu của mạch.

Linh kiện sử dụng kiểu chân SOT-23, gồm 3 chân nhỏ gọn, phù hợp với công nghệ lắp ráp SMD. Ký hiệu nhận dạng trên thân linh kiện theo thông tin sản phẩm là EB5.

2. Đặc điểm nổi bật của AS431ANTR-E1

• IC tham chiếu điện áp có thể điều chỉnh.
• Điện áp tham chiếu danh định khoảng 2,5V.
• Hoạt động theo nguyên lý ổn áp shunt.
• Có khả năng tạo điện áp tham chiếu ổn định.
• Hỗ trợ điều chỉnh điện áp bằng điện trở ngoài.
• Kích thước SOT-23 nhỏ gọn, tiết kiệm diện tích PCB.
• Phù hợp với mạch nguồn xung và mạch hồi tiếp.
• Có thể kết hợp với optocoupler để ổn định điện áp đầu ra.
• Tiêu thụ công suất thấp khi được thiết kế đúng điều kiện hoạt động.
• Thích hợp cho các thiết bị điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

AS431ANTR-E1 là IC tham chiếu điện áp shunt có ba cực chức năng:

Cathode (K): Cực điều khiển dòng shunt và điện áp đầu ra.

Anode (A): Cực tham chiếu thấp, thường kết nối với GND.

Reference (REF): Chân cảm nhận điện áp dùng để điều khiển hoạt động ổn áp.

Bên trong IC gồm khối tạo điện áp tham chiếu, mạch khuếch đại sai lệch và phần tử điều khiển dòng điện.

Khi điện áp tại chân REF thay đổi so với điện áp tham chiếu bên trong, IC sẽ điều chỉnh dòng điện chạy qua Cathode và Anode để duy trì điều kiện ổn áp.

Trong mạch nguồn xung, AS431ANTR-E1 thường kết hợp với optocoupler để tạo mạch hồi tiếp, giúp bộ nguồn tự động điều chỉnh và duy trì điện áp đầu ra ổn định.

Điện áp đầu ra có thể được thiết lập gần đúng theo công thức:

VOUT ≈ VREF × (1 + R1/R2)

Trong đó R1 và R2 là hai điện trở phân áp ngoài. Công thức trên bỏ qua ảnh hưởng nhỏ của dòng chân REF.

4. Thông số kỹ thuật AS431ANTR-E1

5. Kích thước IC AS431ANTR-E1

6. Chức năng và công dụng của AS431ANTR-E1

AS431ANTR-E1 được sử dụng để tạo điện áp tham chiếu và điều khiển ổn định điện áp trong nhiều loại mạch điện tử.

Các công dụng chính gồm:

• Tạo điện áp tham chiếu cho mạch điều khiển.
• Ổn định điện áp đầu ra nguồn DC.
• Tạo mạch hồi tiếp nguồn xung.
• Điều khiển optocoupler trong nguồn cách ly.
• Giám sát và so sánh mức điện áp.
• Thiết lập ngưỡng điện áp trong mạch điều khiển.
• Hỗ trợ bảo vệ quá áp khi kết hợp với mạch phù hợp.
• Thay thế diode Zener cố định trong một số ứng dụng cần điều chỉnh điện áp.

7. Ứng dụng của AS431ANTR-E1

IC AS431ANTR-E1 được sử dụng trong nhiều thiết bị điện tử, đặc biệt là các hệ thống yêu cầu điện áp tham chiếu ổn định.

Một số ứng dụng phổ biến:

• Bộ nguồn xung SMPS.
• Bộ nguồn adapter.
• Bộ sạc pin.
• Nguồn cấp cho thiết bị điện tử.
• Mạch hồi tiếp nguồn cách ly.
• Bo mạch điều khiển công nghiệp.
• Mạch ổn áp DC.
• Mạch giám sát điện áp.
• Thiết bị đo lường điện tử.
• Thiết bị điện tử dân dụng.
• Bo mạch nguồn của thiết bị tự động hóa.

Đặc biệt, trong nguồn xung sử dụng optocoupler, AS431ANTR-E1 có vai trò quan trọng trong việc phát hiện sai lệch điện áp đầu ra và điều khiển tín hiệu hồi tiếp về bộ điều khiển nguồn.

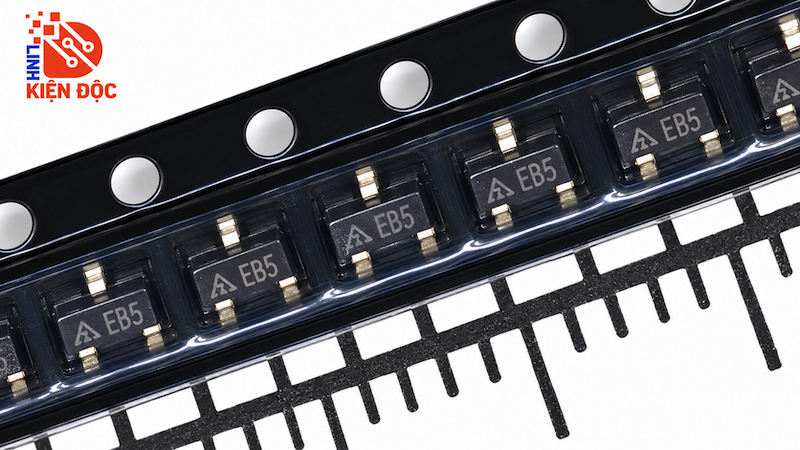

8. Ký hiệu EB5 trên AS431ANTR-E1

Do kích thước SOT-23 nhỏ nên tên đầy đủ AS431ANTR-E1 thường không được in trên thân linh kiện.

Thay vào đó, linh kiện có thể được nhận dạng bằng mã in ngắn EB5.

Khi kiểm tra linh kiện trên bo mạch, cần kết hợp ký hiệu EB5 với kiểu chân SOT-23, vị trí trong mạch và sơ đồ kết nối để xác định chính xác.

Không nên chỉ dựa vào ký hiệu EB5 để kết luận mã linh kiện vì các nhà sản xuất khác nhau có thể sử dụng marking trùng nhau.

9. Lưu ý khi thay thế AS431ANTR-E1

Khi tìm IC thay thế AS431ANTR-E1, cần kiểm tra các yếu tố:

• Điện áp tham chiếu danh định.
• Sai số điện áp tham chiếu.
• Dải điện áp Cathode–Anode.
• Dòng Cathode tối thiểu và tối đa.
• Đặc tính ổn định nhiệt.
• Package SOT-23.
• Sơ đồ chân Anode, Cathode và REF.
• Khả năng ổn định khi sử dụng với mạch hồi tiếp.

Một số IC thuộc họ TL431 hoặc AS431 có nguyên lý tương tự, nhưng không nên mặc định thay thế trực tiếp nếu chưa đối chiếu thông số và sơ đồ chân.

10. Kết luận

AS431ANTR-E1 là IC tham chiếu điện áp điều chỉnh được, có điện áp tham chiếu danh định khoảng 2,5V, sử dụng package SOT-23 3 chân và được nhận dạng theo ký hiệu EB5.

Linh kiện có chức năng tạo điện áp tham chiếu, ổn định điện áp và điều khiển hồi tiếp trong các mạch nguồn xung, adapter, bộ sạc và bo mạch điện tử.

Với thiết kế nhỏ gọn và khả năng điều chỉnh điện áp linh hoạt, AS431ANTR-E1 là linh kiện phù hợp cho nhiều ứng dụng nguồn và điều khiển điện áp. Khi thay thế cần chú ý điện áp tham chiếu, sai số, dòng làm việc và sơ đồ chân để đảm bảo hoạt động ổn định.

Datasheet
