KIA2806A Mosfet kênh N 160A 60V TO-3P
25.000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung về MOSFET KIA2806A
KIA2806A MOSFET kênh N 160A 60V TO-3P là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh N (N-Channel Power MOSFET), được sử dụng trong các mạch nguồn xung, bộ chuyển đổi điện áp DC-DC, mạch điều khiển động cơ và hệ thống đóng cắt dòng điện lớn.
Linh kiện có điện áp Drain–Source định mức 60V, dòng điện Drain định mức 160A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P.
KIA2806A hoạt động dựa trên nguyên lý điều khiển dòng điện giữa hai cực Drain và Source bằng điện áp đặt vào cực Gate. Nhờ đó, MOSFET có thể thực hiện chức năng đóng cắt điện tử với tốc độ cao trong các mạch công suất.
Với khả năng chịu dòng lớn, KIA2806A phù hợp với các ứng dụng nguồn điện áp thấp, bộ điều khiển động cơ DC và các hệ thống điện tử công suất có thiết kế tương thích.
2. Đặc điểm nổi bật của MOSFET KIA2806A
- Mã linh kiện: KIA2806A.
- Loại linh kiện: MOSFET công suất.
- Cấu trúc: MOSFET kênh N.
- Điện áp Drain–Source: 60V.
- Dòng điện Drain định mức: 160A.
- Điều khiển đóng cắt bằng điện áp Gate–Source.
- Phù hợp với các mạch công suất dòng điện lớn.
- Có thể sử dụng trong bộ chuyển đổi DC-DC.
- Hỗ trợ điều khiển tải bằng tín hiệu PWM.
- Phù hợp với mạch điều khiển động cơ DC.
- Tích hợp diode thân bên trong MOSFET.
- Kiểu đóng gói: TO-3P.
- Có thể lắp bộ tản nhiệt ngoài.
- Công nghệ lắp đặt: Xuyên lỗ THT.
- Phù hợp với sửa chữa và thay thế MOSFET công suất.
3. Cấu tạo của MOSFET KIA2806A
KIA2806A được chế tạo theo cấu trúc MOSFET công suất kênh N, gồm ba cực chức năng chính.
Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích hoạt để thay đổi trạng thái dẫn điện của MOSFET.
Cực Drain (D): Là cực công suất, thường được kết nối với nguồn hoặc tải theo cấu hình mạch.
Cực Source (S): Là cực công suất còn lại, tạo đường dẫn dòng điện khi MOSFET hoạt động.
Lớp cách điện Gate: Cách ly điện cực Gate với vùng bán dẫn, cho phép điều khiển MOSFET bằng điện áp.
Vùng bán dẫn kênh N: Hình thành đường dẫn dòng điện giữa Drain và Source khi điện áp Gate–Source đạt mức phù hợp.
Diode thân (Body Diode): Là diode ký sinh bên trong MOSFET, có thể dẫn dòng ngược trong một số điều kiện hoạt động.
Chip bán dẫn công suất: Được thiết kế để chịu dòng điện lớn và điện áp theo giới hạn định mức.
Vỏ TO-3P: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ linh kiện đến bộ tản nhiệt bên ngoài.
4. Thông số kỹ thuật MOSFET KIA2806A
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | KIA2806A |
| Loại linh kiện | MOSFET công suất |
| Cấu trúc | MOSFET kênh N |
| Điện áp Drain–Source (VDSS) | 60V |
| Dòng điện Drain định mức (ID) | 160A |
| Điện áp Gate–Source tối đa (VGSS) | Theo datasheet |
| Điện áp ngưỡng Gate VGS(th) | Theo datasheet |
| Điện trở dẫn RDS(on) | Theo datasheet |
| Điện tích cổng Qg | Theo datasheet |
| Công suất tiêu tán PD | Theo datasheet |
| Thời gian đóng cắt | Theo datasheet |
| Nhiệt độ tiếp giáp tối đa | Theo datasheet |
| Số cực chức năng | 3 |
| Các cực | Gate, Drain, Source |
| Kiểu đóng gói | TO-3P |
| Công nghệ lắp đặt | Xuyên lỗ THT |
| Khả năng tản nhiệt | Có thể lắp tản nhiệt ngoài |
| Ứng dụng | DC-DC, điều khiển động cơ, đóng cắt công suất |
Lưu ý: Dòng điện 160A là thông số định mức theo thông tin sản phẩm, không có nghĩa MOSFET có thể dẫn liên tục 160A trong mọi điều kiện.
Dòng điện làm việc thực tế phụ thuộc vào nhiệt độ, điện trở dẫn RDS(on), công suất tổn hao, bộ tản nhiệt và khả năng chịu dòng của chân linh kiện.
5. Kích thước và kiểu chân MOSFET KIA2806A

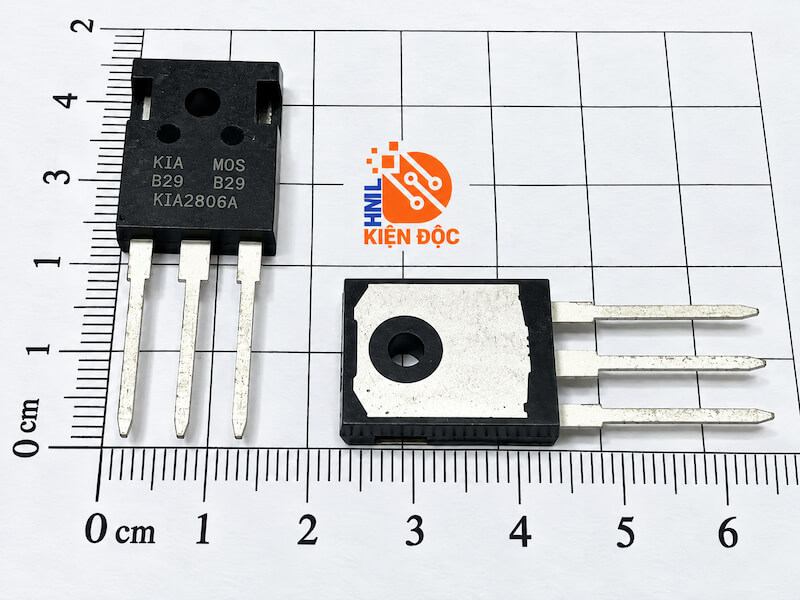

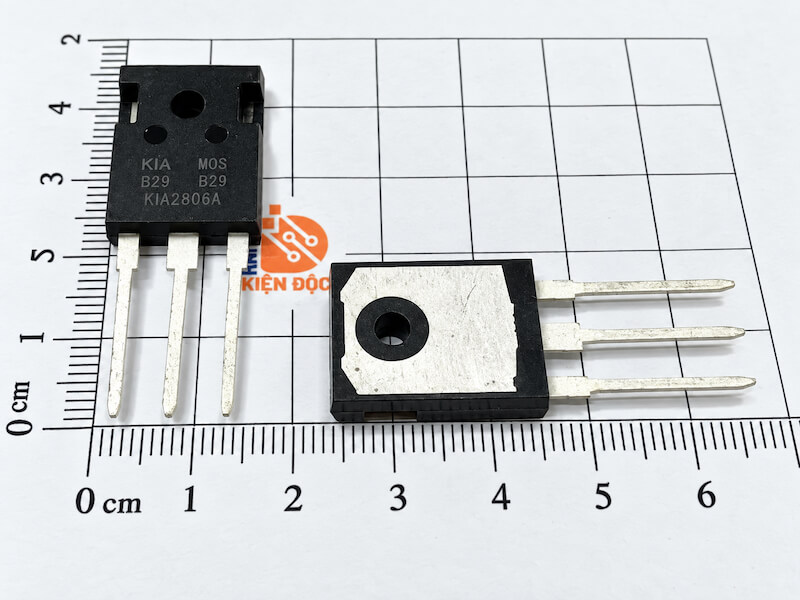

KIA2806A sử dụng kiểu đóng gói TO-3P, thường được sử dụng cho các linh kiện bán dẫn công suất cần khả năng tản nhiệt tốt.
Đặc điểm bên ngoài:
- Kiểu vỏ: TO-3P.
- Tổng số chân: 3 chân.
- Thân linh kiện dạng dẹt.
- Có lỗ bắt vít cố định với bộ tản nhiệt.
- Các chân kim loại bố trí thành một hàng.
- Phù hợp với công nghệ hàn xuyên lỗ THT.
- Có bề mặt truyền nhiệt phía sau.
Kích thước tham khảo của kiểu vỏ TO-3P:
| Thông số | Kích thước tham khảo |
|---|---|
| Chiều rộng thân | Khoảng 15–16mm |
| Chiều cao thân | Khoảng 20–21mm |
| Độ dày thân | Khoảng 4,5–5mm |
| Khoảng cách hai chân ngoài | Khoảng 10,9mm |
| Số chân | 3 |
| Kiểu lắp đặt | Xuyên lỗ THT |
Chức năng các cực
| Ký hiệu | Tên cực | Chức năng |
|---|---|---|
| G | Gate | Cực điều khiển |
| D | Drain | Cực công suất |
| S | Source | Cực công suất |
Đối với nhiều MOSFET công suất TO-3P, thứ tự chân khi nhìn từ mặt có chữ và hướng chân xuống dưới thường là Gate – Drain – Source.
Tuy nhiên, cần kiểm tra sơ đồ chân chính xác của KIA2806A theo datasheet trước khi lắp đặt, không mặc định mọi MOSFET TO-3P đều có cùng thứ tự chân.
6. Nguyên lý hoạt động của MOSFET KIA2806A
MOSFET KIA2806A hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Drain và Source thông qua điện áp Gate–Source.
Trạng thái dẫn điện
Khi điện áp VGS đạt mức điều khiển phù hợp, kênh dẫn bên trong MOSFET được hình thành, cho phép dòng điện chạy qua Drain–Source.
Trong trạng thái dẫn, MOSFET có điện trở dẫn RDS(on), gây ra tổn hao công suất.
Công suất tổn hao dẫn có thể được ước tính theo công thức:
P = I² × RDS(on)
Trong đó:
- P: Công suất tổn hao dẫn.
- I: Dòng điện qua MOSFET.
- RDS(on): Điện trở dẫn khi MOSFET được kích hoạt đầy đủ.
Trạng thái ngắt
Khi điện áp Gate–Source giảm xuống mức ngắt phù hợp, MOSFET ngừng dẫn dòng qua kênh chính.
Tuy nhiên, diode thân vẫn có thể dẫn dòng theo chiều thuận của diode trong một số cấu hình mạch.
Hoạt động trong mạch PWM
Trong mạch điều khiển PWM, MOSFET được đóng và ngắt liên tục theo tín hiệu điều khiển.
Bằng cách thay đổi độ rộng xung, mạch có thể điều chỉnh công suất truyền đến tải.
Nguyên lý này được sử dụng trong các bộ điều khiển động cơ DC, bộ chuyển đổi điện áp và mạch điều khiển công suất.
Để MOSFET hoạt động hiệu quả, cần sử dụng mạch driver Gate phù hợp với điện tích cổng, điện áp điều khiển và tần số chuyển mạch.
7. Ứng dụng của MOSFET KIA2806A
MOSFET KIA2806A được sử dụng trong các mạch điện tử yêu cầu đóng cắt dòng điện lớn ở điện áp phù hợp.
Một số ứng dụng gồm:
- Bộ chuyển đổi điện áp DC-DC.
- Mạch nguồn xung điện áp thấp.
- Bộ điều khiển động cơ DC.
- Mạch điều khiển PWM.
- Mạch đóng cắt tải công suất lớn.
- Mạch điều khiển dòng điện.
- Bộ nguồn công nghiệp điện áp thấp.
- Hệ thống cấp nguồn DC.
- Mạch điều khiển thiết bị điện tử.
- Mạch điều khiển tải điện trở.
- Bộ điều khiển công suất.
- Thiết bị điện tử công nghiệp.
- Bo mạch điều khiển động cơ.
- Mạch nguồn thiết bị tự động hóa.
- Sửa chữa bo mạch công suất.
- Thay thế MOSFET công suất tương thích.
Việc sử dụng KIA2806A cần được đánh giá theo điện áp nguồn, dòng điện tải, tần số chuyển mạch và khả năng tản nhiệt thực tế.
8. Ưu điểm của MOSFET KIA2806A
Dòng điện định mức 160A: Phù hợp với các thiết kế yêu cầu khả năng chịu dòng lớn khi có điều kiện tản nhiệt thích hợp.
Điện áp chịu đựng 60V: Thích hợp với nhiều hệ thống nguồn DC điện áp thấp.
Cấu trúc MOSFET kênh N: Thuận tiện cho các mạch đóng cắt và điều khiển công suất.
Điều khiển bằng điện áp Gate: Giúp kết nối với các mạch driver MOSFET chuyên dụng.
Khả năng chuyển mạch: Phù hợp với mạch PWM và bộ chuyển đổi điện năng khi đáp ứng điều kiện thiết kế.
Kiểu đóng gói TO-3P: Hỗ trợ lắp đặt bộ tản nhiệt ngoài.
Ứng dụng linh hoạt: Có thể sử dụng trong bộ nguồn DC-DC, điều khiển động cơ và các thiết bị điện tử công suất.
9. Lưu ý khi sử dụng và thay thế MOSFET KIA2806A
Khi lựa chọn và thay thế MOSFET KIA2806A cần chú ý:
- Kiểm tra chính xác mã KIA2806A.
- Xác nhận đúng MOSFET kênh N.
- Kiểm tra điện áp Drain–Source 60V.
- Đối chiếu dòng điện định mức 160A.
- Kiểm tra đúng kiểu đóng gói TO-3P.
- Xác nhận sơ đồ chân Gate, Drain và Source.
- Kiểm tra điện áp Gate–Source tối đa.
- Đối chiếu điện trở dẫn RDS(on).
- Kiểm tra điện tích cổng Qg khi thay thế.
- Đảm bảo mạch driver Gate phù hợp.
- Không vượt quá điện áp chịu đựng của MOSFET.
- Tính toán tổn hao dẫn và tổn hao chuyển mạch.
- Sử dụng bộ tản nhiệt có khả năng làm mát phù hợp.
- Kiểm tra cách điện giữa linh kiện và bộ tản nhiệt.
- Kiểm tra điện trở Gate và các linh kiện bảo vệ.
- Kiểm tra diode hồi tiếp dòng khi điều khiển tải cảm.
- Kiểm tra tình trạng chập Drain–Source.
- Xác định nguyên nhân gây hư hỏng trước khi thay linh kiện mới.
- Không thay bằng MOSFET có điện áp hoặc khả năng chịu dòng thấp hơn yêu cầu.
- Sử dụng biện pháp chống tĩnh điện khi thao tác.
Lưu ý quan trọng: Trong mạch điều khiển động cơ hoặc tải cảm, điện áp đỉnh khi đóng cắt có thể cao hơn điện áp nguồn. Cần thiết kế mạch bảo vệ phù hợp để tránh vượt quá giới hạn 60V của MOSFET.
10. Kết luận
KIA2806A MOSFET kênh N 160A 60V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các bộ chuyển đổi DC-DC, mạch điều khiển động cơ và hệ thống đóng cắt dòng điện lớn.
Với điện áp Drain–Source 60V, dòng điện định mức 160A và kiểu đóng gói TO-3P, KIA2806A phù hợp với các ứng dụng công suất có yêu cầu tản nhiệt và điều khiển phù hợp.
MOSFET hoạt động bằng điện áp điều khiển Gate–Source, cho phép thực hiện chức năng đóng cắt điện tử trong nhiều thiết bị công nghiệp.
Khi lựa chọn KIA2806A, cần kiểm tra đúng mã sản phẩm, sơ đồ chân, điện trở dẫn, thông số điều khiển Gate, dòng tải và khả năng tản nhiệt để đảm bảo hoạt động ổn định và an toàn.
