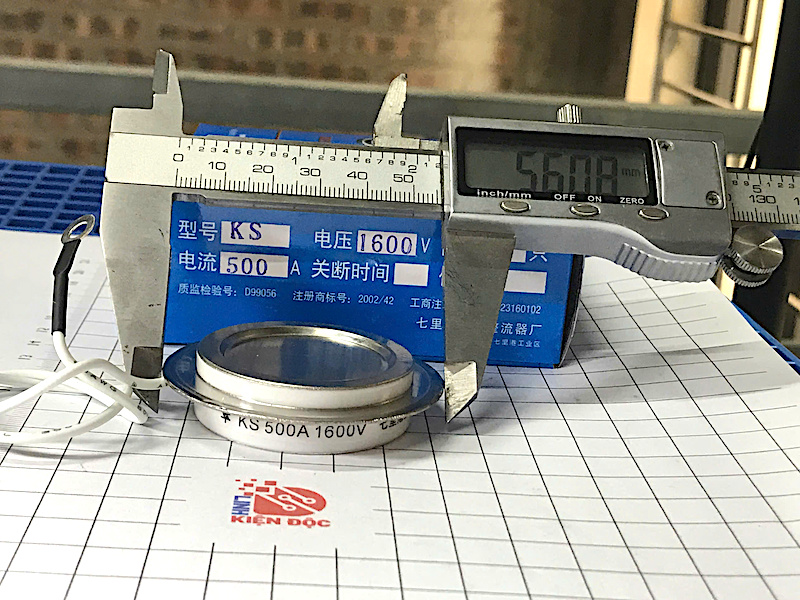

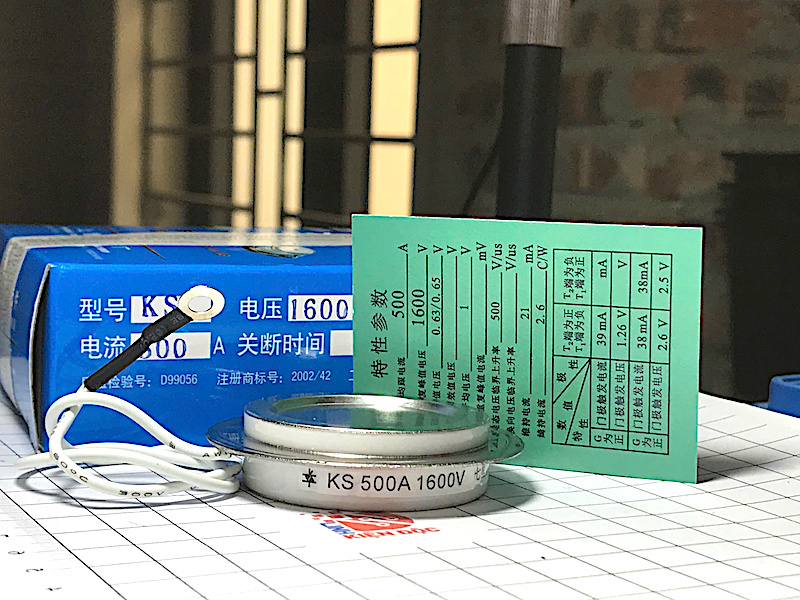

KS500A 1600V Thyristor SCR đĩa – Chuyển mạch AC công suất lớn 500A 1600V

KS500A 1600V Thyristor SCR đĩa là linh kiện bán dẫn công suất cao thuộc nhóm Thyristor/SCR, được thiết kế để thực hiện chức năng đóng cắt, điều khiển và chỉnh lưu dòng điện trong các hệ thống điện công suất lớn. Với khả năng chịu dòng lên đến 500A và điện áp ngược/khóa cao tới 1600V, linh kiện phù hợp cho nhiều mạch chuyển mạch AC, bộ điều khiển công suất, thiết bị công nghiệp và hệ thống điện công suất cao.

1. KS500A 1600V Thyristor SCR là gì?

KS500A 1600V là Thyristor SCR dạng đĩa (Disc Type), thường được sử dụng trong các mạch điện cần khả năng chịu dòng và điện áp lớn.

SCR là linh kiện bán dẫn có cấu tạo gồm ba cực chính:

• Anode (A) – cực Anốt.

• Cathode (K) – cực Katốt.

• Gate (G) – cực điều khiển.

Khi được phân cực phù hợp, SCR có thể được kích dẫn thông qua chân Gate. Sau khi dẫn, Thyristor tiếp tục duy trì trạng thái ON khi dòng điện qua linh kiện vẫn đáp ứng điều kiện duy trì. Đặc tính này khiến SCR đặc biệt phù hợp với các mạch điều khiển công suất AC, chỉnh lưu có điều khiển và chuyển mạch công suất lớn.

2. Chức năng của Thyristor KS500A 1600V

Đóng cắt dòng điện công suất lớn

KS500A có khả năng làm việc với dòng điện lớn, phù hợp cho các hệ thống cần đóng cắt tải công suất cao. Thyristor có thể được điều khiển thông qua tín hiệu kích tại chân Gate để đưa linh kiện vào trạng thái dẫn.

Điều khiển công suất AC

Trong các mạch AC, SCR có thể được bố trí theo cấu hình phù hợp để điều khiển lượng công suất cung cấp cho tải. Việc thay đổi thời điểm kích SCR cho phép điều chỉnh phần điện áp/dòng điện được truyền tới tải.

Chỉnh lưu có điều khiển

Thyristor là linh kiện phổ biến trong các bộ chỉnh lưu công suất lớn. Bằng cách điều khiển góc kích, mạch có thể điều chỉnh điện áp DC đầu ra theo yêu cầu của hệ thống.

Chuyển mạch công suất

Với cấu trúc dạng đĩa và khả năng chịu dòng cao, KS500A có thể được sử dụng trong các mạch chuyển mạch AC công suất lớn, đặc biệt khi cần linh kiện bán dẫn có khả năng chịu tải cao và hoạt động ổn định trong môi trường công nghiệp.

3. Ứng dụng của KS500A 1600V Thyristor SCR

KS500A 1600V có thể được sử dụng trong nhiều thiết bị điện công suất, tiêu biểu như:

• Mạch chuyển mạch AC công suất lớn 500A.

• Bộ điều khiển công suất AC.

• Bộ chỉnh lưu Thyristor công suất lớn.

• Bộ nguồn công nghiệp.

• Bộ điều khiển động cơ điện công suất cao.

• Hệ thống điều khiển gia nhiệt công nghiệp.

• Thiết bị hàn điện công suất lớn.

• Bộ điều khiển điện áp và dòng điện.

• Hệ thống truyền động điện.

• Thiết bị điện công nghiệp sử dụng tải công suất lớn.

• Các bộ biến đổi điện tử công suất cần linh kiện SCR dòng cao.

Đối với những hệ thống công suất lớn, KS500A thường được kết hợp với tản nhiệt, bộ kích Gate, mạch bảo vệ quá áp và quá dòng để đảm bảo điều kiện vận hành phù hợp.

4. Thông số kỹ thuật KS500A 1600V

Lưu ý: Các thông số chi tiết như dòng RMS, dòng surge, điện áp kích Gate, dòng kích Gate, thời gian bật/tắt, nhiệt độ mối nối và điều kiện tản nhiệt cần được đối chiếu với datasheet chính xác của phiên bản KS500A 1600V trước khi thiết kế hoặc thay thế trong mạch công suất.

5. Ưu điểm của Thyristor SCR dạng đĩa KS500A

Khả năng chịu dòng cao

Mức dòng danh định 500A giúp KS500A hướng tới các ứng dụng điện công suất lớn, nơi những linh kiện SCR dòng thấp thông thường không đáp ứng được yêu cầu tải.

Điện áp chịu đựng cao

Phiên bản 1600V cung cấp mức điện áp khóa cao, phù hợp với nhiều hệ thống công suất có điện áp làm việc lớn khi được thiết kế đúng điều kiện vận hành.

Kết cấu dạng đĩa

Thiết kế disc-type cho phép linh kiện được ép giữa các bề mặt tản nhiệt thông qua bộ gá chuyên dụng. Đây là kiểu đóng gói phổ biến ở các Thyristor công suất lớn, giúp thuận tiện cho việc thiết kế hệ thống tản nhiệt.

Phù hợp thiết bị công nghiệp

KS500A được định hướng cho các hệ thống điện công suất lớn, nơi yêu cầu linh kiện có khả năng chịu dòng cao và hoạt động trong mạch điều khiển công suất.

6. Lưu ý khi sử dụng KS500A 1600V

Khi lắp đặt Thyristor công suất 500A, cần đặc biệt chú ý đến tản nhiệt và điều kiện làm việc thực tế. Dòng điện lớn có thể tạo ra công suất tổn hao đáng kể trên linh kiện, vì vậy cần lựa chọn bộ tản nhiệt và lực ép cơ khí phù hợp.

Ngoài ra, mạch ứng dụng nên có các giải pháp bảo vệ thích hợp như:

• Bảo vệ quá dòng và ngắn mạch.

• Bảo vệ quá áp.

• Mạch hạn chế xung điện áp.

• Thiết kế mạch kích Gate phù hợp.

• Tản nhiệt đúng tiêu chuẩn.

• Kiểm soát nhiệt độ khi vận hành tải lớn.

Đối với mạch AC công suất cao, việc lựa chọn SCR cần căn cứ vào điện áp thực tế, dòng tải, dạng tải, tần số, nhiệt độ làm việc, dòng xung và yêu cầu điều khiển thay vì chỉ dựa vào thông số 500A/1600V.

7. KS500A 1600V phù hợp cho những mạch nào?

Nếu đang tìm Thyristor SCR đĩa 500A 1600V cho hệ thống công suất lớn, KS500A có thể được xem xét cho các thiết kế như:

Nguồn AC → Mạch điều khiển/kích Gate → SCR KS500A → Tải công suất

Tùy cấu trúc hệ thống, có thể sử dụng một hoặc nhiều Thyristor để tạo thành mạch chỉnh lưu, điều khiển AC hoặc bộ biến đổi công suất.

Việc sử dụng nhiều SCR trong cùng hệ thống cần đảm bảo các linh kiện được bố trí đúng sơ đồ điện, đồng thời kiểm soát tốt vấn đề phân bố dòng, điện áp, nhiệt độ và tín hiệu kích.
