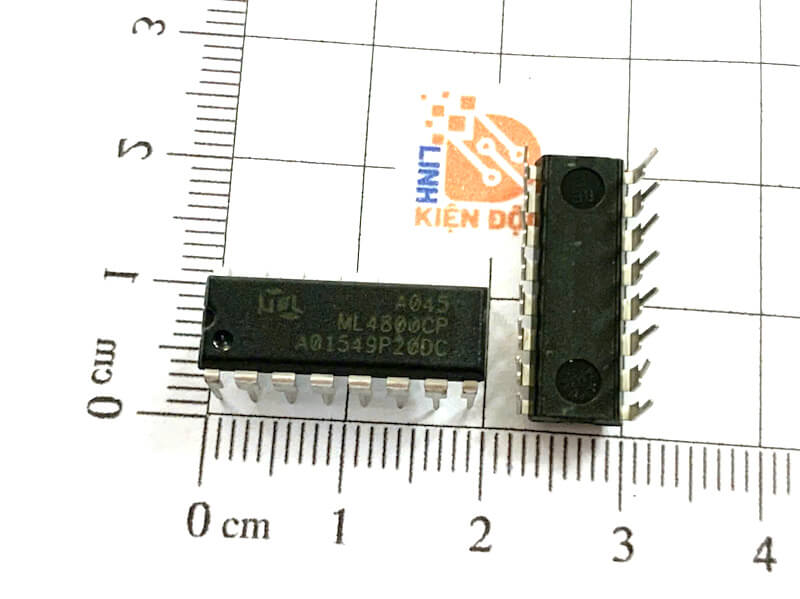

ML4800CP IC Chức Năng DIP-16 – IC Điều Khiển PFC Và PWM Nguồn Xung

1. Giới thiệu chung về IC ML4800CP

ML4800CP IC chức năng DIP-16 là vi mạch điều khiển nguồn tích hợp hai chức năng chính: hiệu chỉnh hệ số công suất PFC (Power Factor Correction) và điều khiển độ rộng xung PWM (Pulse Width Modulation).

IC được thiết kế để sử dụng trong các bộ nguồn chuyển mạch AC/DC có yêu cầu cải thiện hệ số công suất, giảm méo dòng điện đầu vào và điều khiển ổn định quá trình chuyển đổi năng lượng.

ML4800CP kết hợp bộ điều khiển PFC và PWM trong cùng một vi mạch, giúp giảm số lượng linh kiện điều khiển và đơn giản hóa cấu trúc của bộ nguồn.

Sản phẩm sử dụng kiểu đóng gói DIP-16, gồm 16 chân kết nối bố trí thành hai hàng song song, phù hợp với công nghệ lắp đặt xuyên lỗ trên bo mạch PCB.

IC ML4800CP thường được sử dụng trong bộ nguồn máy tính, bộ nguồn công nghiệp, thiết bị điện tử công suất và các hệ thống nguồn có tầng PFC chủ động.





2. Đặc điểm nổi bật của IC ML4800CP

• Mã linh kiện: ML4800CP.
• Loại linh kiện: IC điều khiển nguồn xung.
• Chức năng chính: Điều khiển PFC và PWM.
• Tích hợp hai bộ điều khiển trong cùng một IC.
• Hỗ trợ hiệu chỉnh hệ số công suất đầu vào.
• Điều khiển quá trình chuyển đổi điện năng.
• Phù hợp với các bộ nguồn AC/DC.
• Có khả năng phối hợp hoạt động giữa tầng PFC và tầng PWM.
• Hỗ trợ điều khiển MOSFET công suất thông qua mạch phù hợp.
• Có các chức năng giám sát và bảo vệ nguồn.
• Giúp giảm số lượng linh kiện điều khiển bên ngoài.
• Kiểu đóng gói: DIP-16.
• Tổng số chân: 16 chân.
• Công nghệ lắp đặt: Xuyên lỗ THT.
• Phù hợp với sửa chữa các bộ nguồn có PFC chủ động.

3. Cấu tạo của IC ML4800CP

IC ML4800CP được tích hợp nhiều khối chức năng nhằm điều khiển tầng hiệu chỉnh hệ số công suất và tầng nguồn PWM.

Khối điều khiển PFC: Điều chỉnh dòng điện đầu vào nhằm cải thiện hệ số công suất và giảm méo dạng dòng điện.

Khối điều khiển PWM: Tạo tín hiệu điều khiển đóng cắt cho tầng chuyển đổi nguồn phía sau.

Khối tạo dao động: Thiết lập tín hiệu định thời phục vụ hoạt động của các bộ điều khiển.

Khối khuếch đại sai số: So sánh tín hiệu phản hồi với điện áp tham chiếu để điều chỉnh hoạt động của mạch nguồn.

Khối cảm biến dòng điện: Giám sát dòng điện để phục vụ điều khiển và bảo vệ.

Khối điều khiển đầu ra: Tạo tín hiệu điều khiển cho các transistor công suất bên ngoài.

Khối điện áp tham chiếu: Cung cấp mức điện áp chuẩn cho các mạch điều khiển.

Khối quản lý nguồn cấp: Giám sát điều kiện cấp nguồn và hỗ trợ quá trình khởi động.

Khối bảo vệ: Hỗ trợ hạn chế hoạt động bất thường khi xuất hiện các điều kiện lỗi.

Vỏ DIP-16: Bảo vệ chip bán dẫn và cung cấp 16 chân kết nối với các linh kiện ngoại vi.

Nhờ tích hợp hai chức năng PFC và PWM, ML4800CP giúp thiết kế mạch điều khiển nguồn gọn hơn so với giải pháp sử dụng hai IC riêng biệt.

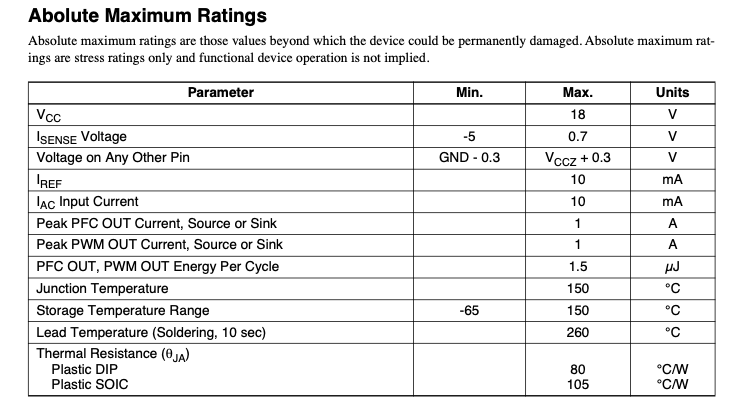

4. Thông số kỹ thuật IC ML4800CP DIP-16

Thông số	Giá trị
Mã sản phẩm	ML4800CP
Loại linh kiện	IC điều khiển nguồn
Chức năng	PFC và PWM
PFC	Hiệu chỉnh hệ số công suất
PWM	Điều khiển độ rộng xung
Ứng dụng nguồn	AC/DC
Cấu trúc điều khiển	PFC/PWM tích hợp
Tầng công suất	Sử dụng linh kiện công suất ngoài
Điện áp nguồn cấp	Theo datasheet
Tần số dao động	Theo datasheet và cấu hình mạch
Điện áp tham chiếu	Theo datasheet
Điều khiển dòng điện	Có
Điều khiển phản hồi	Có
Chức năng bảo vệ	Theo thiết kế IC
Kiểu đóng gói	DIP-16
Số chân	16
Công nghệ lắp đặt	THT
Ứng dụng	Nguồn máy tính, nguồn công nghiệp

Lưu ý: Điện áp cấp nguồn, ngưỡng bảo vệ, tần số hoạt động và khả năng điều khiển đầu ra cần được đối chiếu với datasheet ML4800CP của đúng nhà sản xuất.

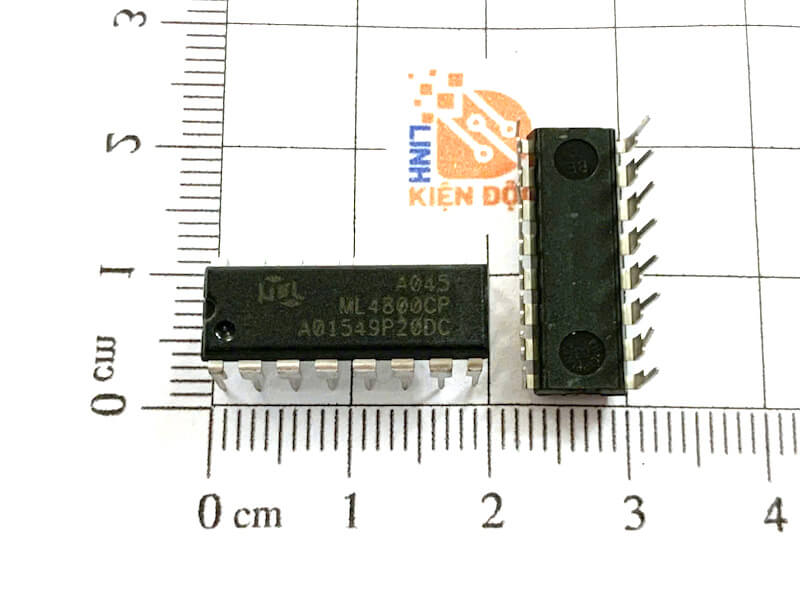

5. Kích thước và kiểu chân IC ML4800CP

IC ML4800CP sử dụng kiểu đóng gói DIP-16, còn gọi là Dual In-line Package 16 chân.

Đặc điểm bên ngoài:

• Kiểu vỏ: DIP-16.
• Tổng số chân: 16 chân.
• Số chân mỗi bên: 8 chân.
• Chân bố trí thành hai hàng song song.
• Bước chân tiêu chuẩn: 2,54mm.
• Thân IC hình chữ nhật.
• Có dấu khuyết hoặc chấm nhận biết chân số 1.
• Sử dụng công nghệ hàn xuyên lỗ.

Kích thước tham khảo của kiểu vỏ DIP-16 thông dụng:

Thông số	Kích thước tham khảo
Số chân	16
Khoảng cách chân cùng hàng	2,54mm
Khoảng cách hai hàng chân	Khoảng 7,62mm
Chiều dài thân	Khoảng 19–20mm
Kiểu lắp đặt	Xuyên lỗ THT

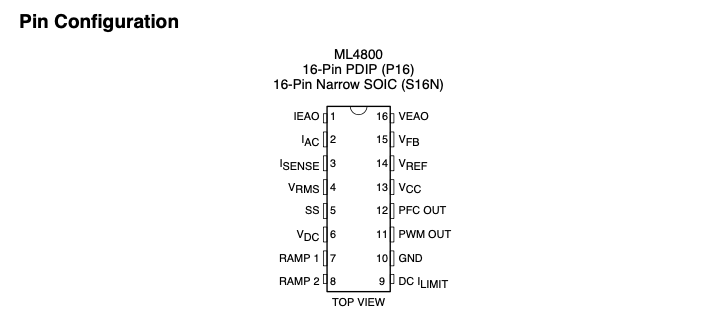

Các chân của ML4800CP được sử dụng cho các chức năng như nguồn cấp, mass, phản hồi PFC, phản hồi PWM, cảm biến dòng, tạo dao động và điều khiển đầu ra.

Thứ tự chân cụ thể cần được đối chiếu với sơ đồ chân ML4800CP trước khi lắp đặt hoặc thay thế.



6. Nguyên lý hoạt động của IC ML4800CP

IC ML4800CP hoạt động bằng cách phối hợp hai tầng điều khiển PFC và PWM trong bộ nguồn chuyển mạch.

Hoạt động của tầng PFC

Điện áp AC đầu vào được chỉnh lưu thành điện áp DC.

Tầng PFC chủ động sử dụng cuộn cảm, MOSFET công suất, diode và tụ điện để điều chỉnh dòng điện lấy từ nguồn.

Bộ điều khiển PFC giám sát tín hiệu điện áp và dòng điện, sau đó điều chỉnh quá trình đóng cắt MOSFET để dòng điện đầu vào có dạng phù hợp hơn với điện áp nguồn.

Quá trình này giúp cải thiện hệ số công suất và giảm thành phần dòng điện hài.

Hoạt động của tầng PWM

Sau tầng PFC, điện áp DC được đưa đến tầng chuyển đổi nguồn chính.

Bộ điều khiển PWM tạo tín hiệu đóng cắt transistor công suất để điều khiển quá trình truyền năng lượng qua biến áp xung.

Điện áp đầu ra được giám sát thông qua mạch phản hồi.

Khi tải thay đổi, bộ điều khiển điều chỉnh độ rộng xung để duy trì điện áp đầu ra trong phạm vi thiết kế.

Phối hợp giữa hai tầng

Hai bộ điều khiển được tích hợp trong cùng IC giúp phối hợp quá trình hiệu chỉnh hệ số công suất và điều khiển nguồn chính.

Khi xảy ra các điều kiện bất thường, mạch giám sát và bảo vệ có thể can thiệp vào hoạt động của bộ nguồn.

Nhờ nguyên lý này, ML4800CP phù hợp với các bộ nguồn AC/DC yêu cầu hiệu chỉnh hệ số công suất và ổn định điện áp đầu ra.

7. Ứng dụng của IC ML4800CP

IC ML4800CP được sử dụng trong các bộ nguồn chuyển mạch có tầng PFC chủ động.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn máy tính.
• Bộ nguồn ATX có PFC chủ động.
• Bộ nguồn công nghiệp.
• Bộ nguồn chuyển mạch AC/DC.
• Bộ nguồn thiết bị điện tử công suất.
• Bộ nguồn thiết bị truyền thông.
• Bộ nguồn thiết bị điều khiển.
• Bộ nguồn máy móc công nghiệp.
• Hệ thống cấp nguồn điện tử.
• Bộ nguồn thiết bị tự động hóa.
• Mạch điều khiển PFC.
• Mạch điều khiển PWM.
• Sửa chữa bộ nguồn có PFC chủ động.
• Thay thế IC điều khiển nguồn trên bo mạch PCB.

Trong các ứng dụng này, ML4800CP đóng vai trò điều khiển hoạt động của tầng PFC và tầng chuyển đổi nguồn chính.

8. Ưu điểm của IC ML4800CP

Tích hợp PFC và PWM: Giúp giảm số lượng IC điều khiển cần sử dụng trong bộ nguồn.

Cải thiện hệ số công suất: Hỗ trợ giảm dòng điện phản kháng và méo dạng dòng điện đầu vào khi mạch được thiết kế đúng.

Điều khiển nguồn ổn định: Phối hợp với mạch phản hồi để duy trì điện áp đầu ra theo yêu cầu.

Giảm số lượng linh kiện: Tích hợp nhiều chức năng điều khiển trong một vi mạch.

Phù hợp với nguồn công suất: Có thể sử dụng trong các bộ nguồn AC/DC có tầng PFC chủ động.

Kiểu đóng gói DIP-16: Thuận tiện cho việc lắp đặt và thay thế trên bo mạch xuyên lỗ.

Ứng dụng đa dạng: Phù hợp với nguồn máy tính, nguồn công nghiệp và thiết bị điện tử.

9. Lưu ý khi sử dụng và thay thế IC ML4800CP

Khi lựa chọn và thay thế IC ML4800CP cần chú ý:

• Kiểm tra chính xác mã linh kiện ML4800CP.
• Xác nhận đúng kiểu đóng gói DIP-16.
• Kiểm tra vị trí chân số 1.
• Đối chiếu sơ đồ chân với datasheet.
• Kiểm tra điện áp cấp nguồn cho IC.
• Kiểm tra MOSFET công suất tầng PFC.
• Kiểm tra MOSFET công suất tầng PWM.
• Kiểm tra diode công suất và cuộn cảm PFC.
• Kiểm tra tụ lọc DC Bus.
• Kiểm tra điện trở cảm biến dòng.
• Kiểm tra mạch phản hồi điện áp.
• Kiểm tra các linh kiện tạo dao động.
• Kiểm tra mạch driver công suất.
• Không thay bằng IC DIP-16 khác khi chưa xác nhận tương thích.
• Kiểm tra nguyên nhân hư hỏng trước khi thay IC mới.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Đặc biệt, bộ nguồn có PFC chủ động thường tạo điện áp DC Bus cao, có thể ở mức khoảng 380–400VDC trong nhiều thiết kế. Điện áp này rất nguy hiểm và có thể còn tồn tại trên tụ lọc sau khi ngắt nguồn.

Cần kiểm tra và xả điện an toàn trước khi tiến hành sửa chữa.

10. Kết luận

ML4800CP IC chức năng DIP-16 là vi mạch điều khiển nguồn tích hợp PFC và PWM, được sử dụng trong các bộ nguồn chuyển mạch AC/DC có yêu cầu hiệu chỉnh hệ số công suất và điều khiển điện áp đầu ra.

Với khả năng kết hợp hai chức năng điều khiển trong cùng một IC, ML4800CP giúp đơn giản hóa thiết kế và giảm số lượng linh kiện điều khiển trên bo mạch.

Sản phẩm sử dụng kiểu đóng gói DIP-16 gồm 16 chân, phù hợp với các ứng dụng nguồn máy tính, nguồn công nghiệp và sửa chữa bộ nguồn điện tử.

Khi lựa chọn ML4800CP, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, điện áp hoạt động, cấu hình mạch PFC/PWM và các linh kiện ngoại vi để đảm bảo khả năng tương thích và vận hành ổn định.

DATASHEET
