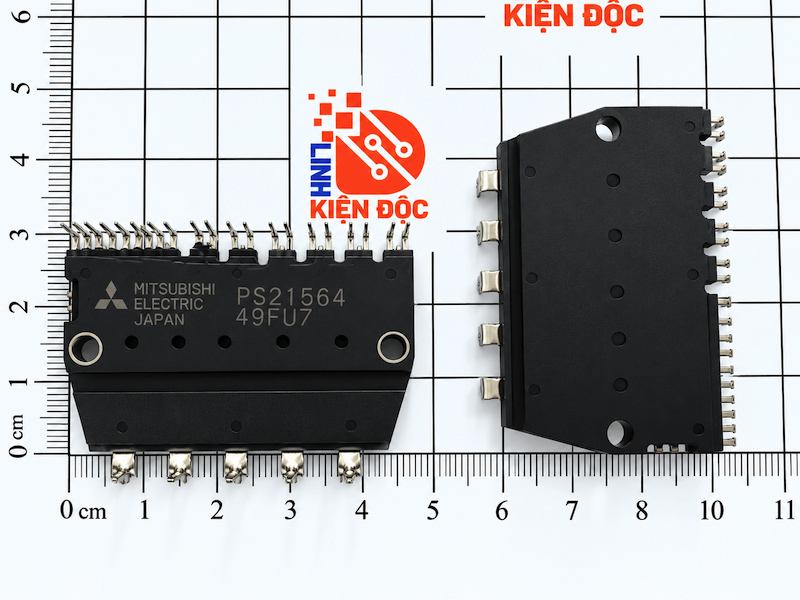

PS21564 IGBT 15A/600 MỚI

1. Giới thiệu chung về IGBT PS21564

PS21564 là module công suất thông minh IPM (Intelligent Power Module), sử dụng công nghệ IGBT để thực hiện chức năng đóng cắt và điều khiển điện năng trong các hệ thống điều khiển động cơ.

Module IGBT PS21564 có thông số dòng điện 15A, điện áp 600V, được sử dụng trong các thiết bị điện tử công suất, đặc biệt là những hệ thống điều khiển động cơ bằng công nghệ inverter.

Sản phẩm có thiết kế tích hợp các phần tử bán dẫn công suất và mạch điều khiển, giúp đơn giản hóa cấu trúc bo mạch, giảm số lượng linh kiện rời và thuận tiện cho quá trình lắp đặt, sửa chữa hoặc thay thế.

PS21564 phù hợp với các ứng dụng điều khiển động cơ xoay chiều ba pha trong phạm vi điện áp, dòng điện và điều kiện vận hành cho phép.

2. Đặc điểm nổi bật của IGBT PS21564

• Mã sản phẩm: PS21564.
• Loại linh kiện: Module IGBT công suất thông minh IPM.
• Điện áp định mức: 600V.
• Dòng điện danh định: 15A.
• Sử dụng công nghệ bán dẫn IGBT.
• Thiết kế tích hợp tầng công suất điều khiển động cơ.
• Hỗ trợ điều khiển đóng cắt bằng tín hiệu điện tử.
• Tích hợp các chức năng điều khiển và bảo vệ theo thiết kế.
• Giúp giảm số lượng linh kiện công suất rời.
• Phù hợp với các hệ thống điều khiển động cơ inverter.
• Thuận tiện trong quá trình sửa chữa và thay thế module.

3. Cấu tạo của module IGBT PS21564

Module PS21564 được thiết kế với các thành phần phục vụ quá trình điều khiển công suất.

Các phần tử IGBT: Thực hiện chức năng đóng cắt dòng điện theo tín hiệu điều khiển để tạo điện áp đầu ra phù hợp cho động cơ.

Diode hồi tiếp: Hỗ trợ dẫn dòng điện từ tải cảm trong quá trình chuyển mạch, góp phần duy trì hoạt động của tầng công suất.

Mạch điều khiển cổng: Tiếp nhận tín hiệu điều khiển và hỗ trợ đóng mở các phần tử IGBT.

Mạch bảo vệ: Module IPM có thể tích hợp các chức năng bảo vệ nhằm hạn chế hư hỏng khi xảy ra những điều kiện hoạt động bất thường.

Thân module: Bao bọc các phần tử bán dẫn và mạch điện bên trong, đồng thời hỗ trợ quá trình lắp đặt.

Các chân kết nối: Dùng để kết nối nguồn điện một chiều, đầu ra động cơ và các tín hiệu điều khiển.

Sơ đồ chân và chức năng bảo vệ cụ thể cần được kiểm tra theo datasheet PS21564.

4. Thông số kỹ thuật IGBT PS21564

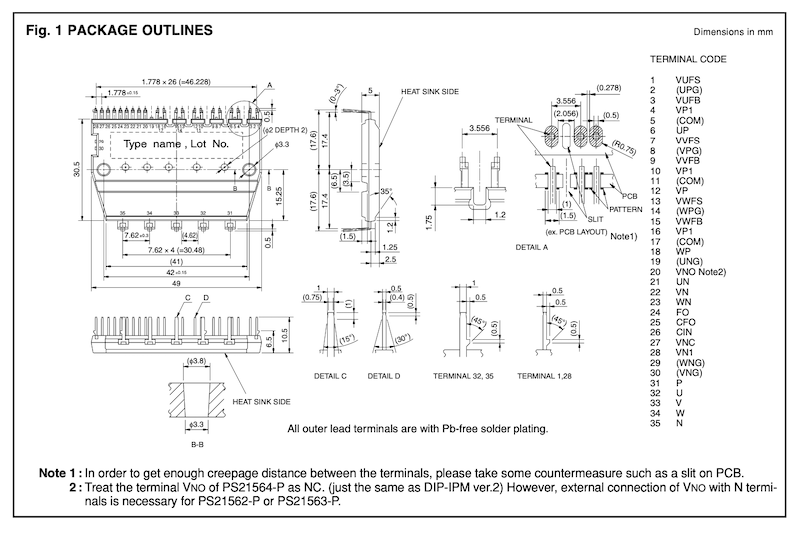

5. Kích thước và kiểu dáng module PS21564

6. Nguyên lý hoạt động của IGBT PS21564

Module IGBT PS21564 hoạt động dựa trên nguyên lý điều khiển đóng cắt các phần tử bán dẫn công suất.

Trong hệ thống inverter, nguồn điện một chiều được đưa vào tầng công suất của module. Các phần tử IGBT được điều khiển đóng mở theo tín hiệu từ mạch điều khiển để tạo ra điện áp đầu ra cung cấp cho động cơ.

Thông qua phương pháp điều chế độ rộng xung PWM, hệ thống có thể thay đổi điện áp và tần số đầu ra nhằm điều chỉnh tốc độ quay của động cơ.

Các diode hồi tiếp hỗ trợ dẫn dòng điện trong những giai đoạn chuyển mạch, đặc biệt khi điều khiển tải có tính cảm.

Nhờ thiết kế tích hợp, module giúp đơn giản hóa tầng công suất so với giải pháp sử dụng nhiều IGBT rời.

7. Ứng dụng của module IGBT PS21564

Module PS21564 được sử dụng trong các hệ thống điện tử công suất có thiết kế tương thích như:

• Mạch điều khiển động cơ inverter.
• Bộ biến tần điều khiển tốc độ động cơ.
• Bo mạch điều khiển động cơ xoay chiều.
• Thiết bị điện gia dụng sử dụng công nghệ inverter.
• Hệ thống điều khiển quạt và bơm.
• Bo mạch công suất trong thiết bị tự động hóa.
• Hệ thống điều khiển động cơ công suất phù hợp.
• Sửa chữa và thay thế module IGBT trong thiết bị tương thích.

Ứng dụng thực tế phụ thuộc vào thiết kế của thiết bị, công suất tải và điều kiện vận hành của module.

8. Ưu điểm của module IGBT PS21564

Thiết kế tích hợp: Giúp giảm số lượng linh kiện công suất rời và đơn giản hóa cấu trúc bo mạch.

Điện áp 600V: Phù hợp với các hệ thống điện tử công suất có điện áp làm việc trong giới hạn thiết kế.

Dòng điện 15A: Đáp ứng những ứng dụng điều khiển động cơ có yêu cầu dòng điện phù hợp.

Hỗ trợ điều khiển động cơ: Công nghệ IGBT cho phép điều khiển quá trình đóng cắt điện năng bằng tín hiệu điện tử.

Tiết kiệm diện tích: Cấu trúc module giúp bố trí tầng công suất gọn gàng.

Thuận tiện bảo trì: Phù hợp với nhu cầu sửa chữa và thay thế trên các bo mạch sử dụng đúng mã linh kiện.

9. Lưu ý khi sử dụng và thay thế IGBT PS21564

Khi lắp đặt và sử dụng module PS21564 cần chú ý:

• Kiểm tra chính xác mã linh kiện trước khi thay thế.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn và dòng điện tải.
• Đảm bảo hệ thống tản nhiệt phù hợp.
• Kiểm tra nguồn cấp cho mạch điều khiển.
• Kiểm tra tín hiệu điều khiển trước khi cấp nguồn công suất.
• Không đấu nhầm chân nguồn và chân tín hiệu.
• Kiểm tra tụ điện, diode và các linh kiện liên quan.
• Không vận hành module vượt giới hạn kỹ thuật.
• Kiểm tra động cơ và nguyên nhân hư hỏng của module cũ trước khi thay thế.

Khi sửa chữa bo mạch inverter, cần kiểm tra toàn bộ tầng công suất và mạch điều khiển để hạn chế tình trạng module mới tiếp tục bị hư hỏng.

10. Kết luận

Module IGBT PS21564 15A 600V là linh kiện công suất thông minh phục vụ các ứng dụng điều khiển động cơ và chuyển đổi điện năng trong thiết bị inverter.

Với công nghệ IGBT và thiết kế tích hợp, PS21564 giúp đơn giản hóa mạch công suất, tiết kiệm diện tích bo mạch và hỗ trợ điều khiển động cơ hiệu quả.

Sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế module công suất trong các thiết bị sử dụng đúng mã PS21564, đồng thời đáp ứng đầy đủ các yêu cầu kỹ thuật về điện áp, dòng điện, sơ đồ chân và tản nhiệt.
