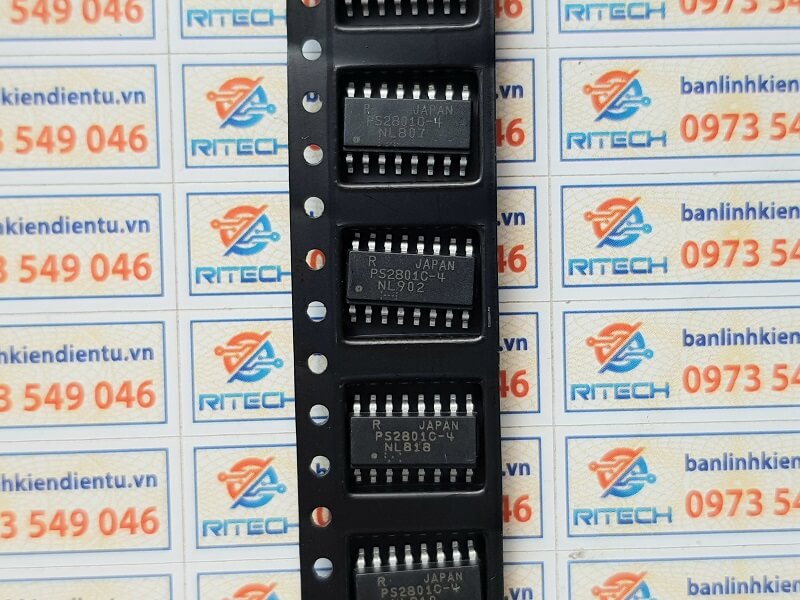

Opto Driver PS2801-4 High Isolation Voltage Photocoupler SOP-16

Opto Driver PS2801-4 High Isolation Voltage Photocoupler SOP-16 - Ảnh 2

Opto Driver PS2801-4 High Isolation Voltage Photocoupler SOP-16

16.300₫

Mã sản phẩm : PS2801-4

Kiểu chân: SOP-16

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

PS2801-4 là một loại photocoupler (hay còn gọi là optocoupler) thuộc dòng PS2801 do Renesas Electronics sản xuất. Nó cung cấp khả năng cách ly điện áp cao giữa mạch điều khiển và mạch tải, giúp bảo vệ mạch và đảm bảo an toàn khi truyền tín hiệu trong các ứng dụng điện tử. Với thiết kế dạng SOP-16, PS2801-4 là phiên bản có bốn kênh truyền tín hiệu quang học, thích hợp cho các ứng dụng cần cách ly nhiều tín hiệu đồng thời.

Thông số kỹ thuật chính

Loại: Photocoupler, 4 kênh
Gói (Package): SOP-16 (Small Outline Package), giúp tiết kiệm không gian trên PCB.
Điện áp cách ly: 2.5 kV (RMS), đảm bảo an toàn khi sử dụng trong các môi trường có điện áp cao.
Tốc độ truyền tín hiệu: Tần số đáp ứng (Cut-off Frequency, fc) lên đến 80 kHz.
Dòng điện kích hoạt LED: Khoảng 1.2 mA để kích hoạt.
Dòng điện đầu ra: Lên đến 50 mA (Collector Current, IC).
Nhiệt độ hoạt động: -55°C đến +100°C, phù hợp với nhiều điều kiện làm việc khác nhau.

Bang thong so PS2801-4

Cấu tạo và nguyên lý hoạt động

Cấu tạo: Mỗi kênh của PS2801-4 bao gồm một LED hồng ngoại (IR LED) ở đầu vào và một phototransistor ở đầu ra. Khi dòng điện chạy qua LED, nó phát ra ánh sáng hồng ngoại. Ánh sáng này được thu nhận bởi phototransistor, tạo ra dòng điện đầu ra.
Nguyên lý hoạt động:
1. Đầu vào: Khi có tín hiệu điều khiển, dòng điện chạy qua LED hồng ngoại và phát ra ánh sáng hồng ngoại.
2. Truyền tín hiệu quang học: Ánh sáng này truyền qua một lớp cách điện bên trong mà không cần kết nối điện trực tiếp.
3. Đầu ra: Phototransistor ở đầu ra nhận ánh sáng và dẫn dòng, tạo tín hiệu điện tương ứng ở đầu ra.
Cách ly điện áp cao: Nhờ vào việc truyền tín hiệu thông qua ánh sáng, PS2801-4 cung cấp khả năng cách ly điện áp cao giữa mạch đầu vào và đầu ra, bảo vệ các linh kiện khỏi quá điện áp hoặc nhiễu.

Ưu điểm

Cách ly điện áp cao: Với khả năng cách ly lên đến 2.5 kV, PS2801-4 là giải pháp lý tưởng cho các ứng dụng yêu cầu bảo vệ cách ly giữa mạch điều khiển và mạch tải.
Kích thước nhỏ gọn: Thiết kế dạng SOP-16 giúp tiết kiệm không gian trên bo mạch, phù hợp cho các ứng dụng có hạn chế về kích thước.
Khả năng truyền tín hiệu nhanh: Đáp ứng tần số lên đến 80 kHz, đủ cho các ứng dụng điều khiển tốc độ cao.
Độ tin cậy cao: Với thiết kế chống ẩm và chịu nhiệt, nó hoạt động tốt trong các môi trường khắc nghiệt.

Ứng dụng

PS2801-4 được sử dụng rộng rãi trong các lĩnh vực điện tử và công nghiệp, bao gồm:

Cách ly tín hiệu trong mạch điều khiển: Được dùng để cách ly giữa mạch vi điều khiển và mạch công suất để tránh hỏng hóc do chênh lệch điện áp.
Bộ chuyển đổi tín hiệu: Trong các hệ thống truyền thông số, PS2801-4 có thể cách ly và chuyển đổi tín hiệu mà không ảnh hưởng đến chất lượng tín hiệu.
Điều khiển động cơ: Sử dụng trong các mạch điều khiển động cơ để cách ly mạch điều khiển tốc độ động cơ với mạch công suất.
Nguồn cấp và điều khiển công suất: Dùng trong các bộ nguồn xung (SMPS), inverter và các thiết bị điện tử công suất cao.
Hệ thống truyền thông: Đảm bảo an toàn trong các mạch truyền thông dữ liệu, tránh nhiễu điện từ và cách ly các phần của hệ thống.

Sơ đồ chân (Pinout) của PS2801-4

PS2801-4 có tổng cộng 16 chân với mỗi kênh tương ứng có hai chân vào cho LED và hai chân ra cho phototransistor:

Chân 1, 3, 5, 7: Đầu vào anode của LED cho kênh 1, 2, 3 và 4.
Chân 2, 4, 6, 8: Đầu vào cathode của LED cho kênh 1, 2, 3 và 4.
Chân 9, 11, 13, 15: Đầu ra collector của phototransistor cho kênh 1, 2, 3 và 4.
Chân 10, 12, 14, 16: Đầu ra emitter của phototransistor cho kênh 1, 2, 3 và 4.

Lưu ý khi sử dụng

Giới hạn dòng LED: Cần sử dụng điện trở hạn dòng để đảm bảo dòng qua LED không vượt quá mức giới hạn (thường là 20 mA) để bảo vệ linh kiện.
Bảo vệ phototransistor: Nên sử dụng mạch bảo vệ (diode hoặc transistor) để hạn chế điện áp cao gây hư hỏng phototransistor.
Nhiệt độ hoạt động: Tránh sử dụng linh kiện ở nhiệt độ cao hơn giới hạn quy định để đảm bảo độ bền và hiệu suất.

Kích thước Opto PS2801-4

Datasheet của Opto PS2801-4

Kết luận

PS2801-4 là một lựa chọn đáng tin cậy cho các ứng dụng cần cách ly tín hiệu điện áp cao, đặc biệt trong các thiết bị điện tử và công nghiệp. Với thiết kế nhỏ gọn, độ tin cậy cao và khả năng cách ly tốt, linh kiện này giúp đảm bảo an toàn cho các hệ thống điện tử, giảm thiểu nhiễu và bảo vệ các mạch điều khiển khỏi các sự cố điện áp.
