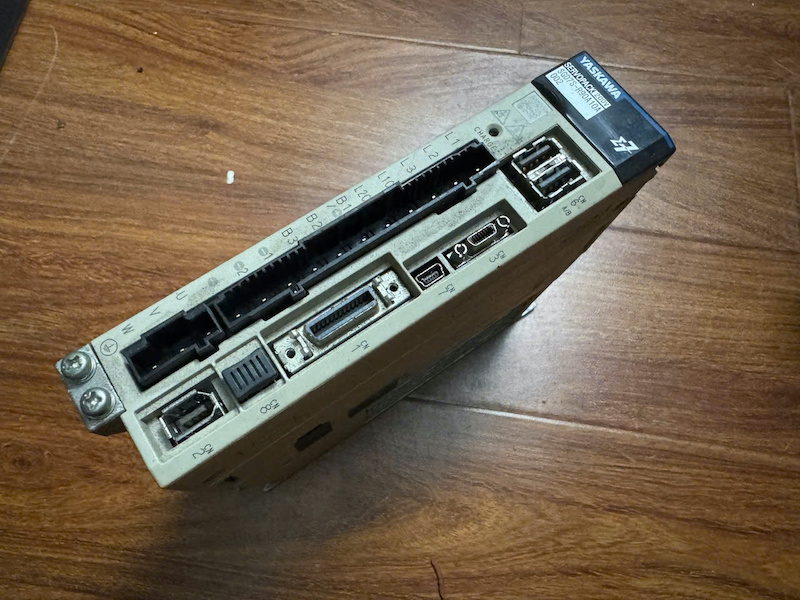

Bộ điều khiển Servo Yaskawa SGD7S-R90A10A002

Bộ điều khiển Servo Yaskawa SGD7S-R90A10A002 - Ảnh 2

Bộ điều khiển Servo Yaskawa SGD7S-R90A10A002 - Ảnh 3

Bộ điều khiển Servo Yaskawa SGD7S-R90A10A002

Mã sản phẩm: SGD7S-R90A10A002
Hãng sản xuất: Yaskawa
Công suất: 100W
Hình thức : Tháo máy
Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

SGD7S-R90A10A002 là một bộ điều khiển servo (Servopack) thuộc dòng Sigma-7 của hãng Yaskawa, được thiết kế để điều khiển động cơ servo với công suất 100W, điện áp nguồn 220V. Đây là thiết bị chủ lực trong các hệ thống tự động hóa hiện đại, cho phép điều khiển chính xác vị trí, tốc độ và momen xoắn động cơ, với độ phản hồi nhanh và ổn định cao.

Dòng Sigma-7 nổi bật với khả năng tích hợp thông minh, hiệu suất cao, khả năng chống nhiễu tốt và hỗ trợ nhiều giao thức truyền thông hiện đại.

2. Thông số kỹ thuật chính

Thông số	Giá trị
Model	SGD7S-R90A10A002
Công suất đầu ra	100 W
Điện áp nguồn	1 pha 200-230V AC
Dòng định mức	~0.9 A
Tần số PWM	16 kHz
Tốc độ đáp ứng	Rất nhanh (độ trễ rất nhỏ)
Encoder hỗ trợ	Incremental/Absolute, độ phân giải lên đến 24-bit
Giao tiếp truyền thông	MECHATROLINK-II, MECHATROLINK-III
Bảo vệ	Quá dòng, quá áp, quá nhiệt
Kích thước	Nhỏ gọn, dễ lắp đặt

3. Cấu tạo

Bộ điều khiển (Servo Amplifier): Xử lý tín hiệu điều khiển từ PLC hoặc bộ điều khiển trung tâm, chuyển đổi thành tín hiệu dòng điện điều chỉnh động cơ.
Mạch nguồn: Cung cấp năng lượng ổn định cho bộ servo và động cơ.
Mạch bảo vệ: Các cảm biến và mạch bảo vệ quá dòng, quá áp, quá nhiệt để đảm bảo an toàn cho thiết bị.
Cổng giao tiếp: Hỗ trợ kết nối với các hệ thống điều khiển qua các giao thức truyền thông như MECHATROLINK.
Phần mềm nội bộ: Chứa các thuật toán điều khiển vòng kín giúp điều chỉnh vị trí, tốc độ, momen xoắn động cơ.

4. Nguyên lý hoạt động

Bộ điều khiển servo SGD7S-R90A10A002 hoạt động theo nguyên lý điều khiển vòng kín (closed-loop control):

Bộ điều khiển nhận tín hiệu lệnh từ bộ điều khiển trung tâm (PLC hoặc máy tính công nghiệp).
Đồng thời, nó nhận phản hồi từ encoder gắn trên động cơ để biết chính xác vị trí, tốc độ và trạng thái hiện tại của động cơ.
Dựa trên sự khác biệt giữa vị trí mục tiêu và vị trí hiện tại, bộ điều khiển tính toán và điều chỉnh dòng điện cung cấp cho động cơ sao cho động cơ di chuyển chính xác theo yêu cầu.
Công nghệ PWM được sử dụng để điều chỉnh dòng điện động cơ, giúp giảm thiểu tiêu hao năng lượng và tăng độ chính xác.

5. Ứng dụng

SGD7S-R90A10A002 được sử dụng rộng rãi trong các ngành công nghiệp tự động hóa đòi hỏi độ chính xác cao và tính ổn định như:

Máy công cụ: Máy phay, máy tiện CNC, máy cắt laser, máy mài.
Robot công nghiệp: Điều khiển chuyển động các khớp robot.
Hệ thống băng chuyền và tự động hóa nhà máy: Đảm bảo chuyển động chính xác, đồng bộ.
Thiết bị đóng gói: Máy đóng gói tự động, máy dán nhãn chính xác.
Thiết bị đo lường và kiểm tra: Hệ thống kiểm tra tự động, máy đo kích thước chính xác.
Các ứng dụng cần điều khiển chuyển động chính xác khác như in ấn, dệt may, y tế,…
