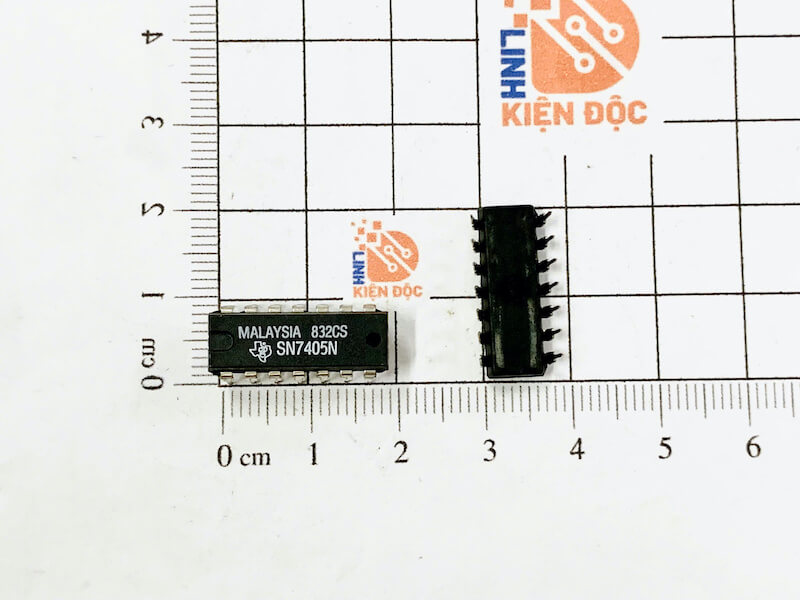

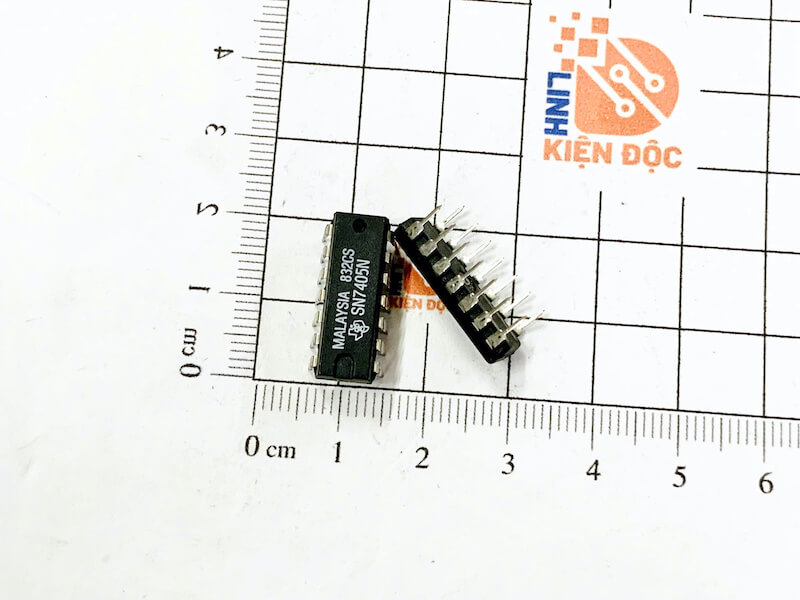

SN7405N IC số DIP-14

SN7405N là IC logic số thuộc dòng 74xx, được thiết kế với 6 cổng đảo ngõ ra cực thu hở (Hex Inverter, Open-Collector) trong cùng một chip. IC sử dụng kiểu đóng gói DIP-14, thuận tiện cho việc lắp ráp trên breadboard, mạch thử nghiệm và các bo mạch điện tử.

Nhờ khả năng đảo mức logic và ngõ ra Open-Collector, SN7405N được sử dụng phổ biến trong các mạch điều khiển logic, giao tiếp tín hiệu, tạo xung, ghép tầng logic và điều khiển tải logic.

SN7405N là gì?

SN7405N là IC gồm 6 bộ đảo logic độc lập. Mỗi cổng nhận một tín hiệu logic ở đầu vào và tạo ra tín hiệu logic đảo ở đầu ra.

Nguyên lý cơ bản:

• Đầu vào ở mức LOW → đầu ra có xu hướng HIGH khi được kéo lên bằng điện trở.

• Đầu vào ở mức HIGH → transistor ngõ ra dẫn, kéo đầu ra xuống LOW.

• Ngõ ra sử dụng cấu trúc Open-Collector, do đó cần điện trở kéo lên (pull-up resistor) trong nhiều ứng dụng.

Khác với các cổng NOT thông thường có ngõ ra chủ động HIGH và LOW, ngõ ra Open-Collector của SN7405N cho phép linh hoạt hơn trong một số mạch giao tiếp và ghép tín hiệu.

Chức năng của SN7405N

Chức năng chính của SN7405N là đảo tín hiệu logic.

Ví dụ, khi sử dụng một cổng trong IC:

* Với ngõ ra Open-Collector, trạng thái HIGH cần được tạo thông qua điện trở kéo lên phù hợp.

Bên trong SN7405N có tổng cộng 6 cổng NOT độc lập, vì vậy một IC có thể xử lý đồng thời nhiều tín hiệu logic khác nhau.

Ngõ ra Open-Collector

Đây là đặc điểm quan trọng của SN7405N. Transistor bên trong có thể kéo ngõ ra xuống mức LOW nhưng không chủ động đẩy ngõ ra lên HIGH. Vì vậy, mạch thường sử dụng thêm một điện trở pull-up nối từ ngõ ra lên nguồn cung cấp.

Cấu trúc này phù hợp với các ứng dụng cần:

• Ghép nhiều tín hiệu logic.

• Điều khiển tín hiệu bằng transistor.

• Giao tiếp giữa các tầng logic.

• Chuyển đổi hoặc đảo mức tín hiệu.

• Tạo tín hiệu điều khiển có khả năng kéo xuống (sink).

Sơ đồ chân SN7405N DIP-14

SN7405N sử dụng 14 chân, bao gồm 6 cổng đảo và các chân nguồn.

Các chân được chia thành 6 cặp Input/Output tương ứng với 6 cổng đảo logic.

Thông số kỹ thuật SN7405N

Một số thông số đặc trưng của SN7405N:

Lưu ý: Thông số điện áp, dòng điện, tốc độ chuyển mạch và giới hạn nhiệt có thể khác nhau tùy nhà sản xuất và phiên bản linh kiện. Khi thiết kế mạch thực tế nên kiểm tra datasheet đúng mã SN7405N và đúng nhà sản xuất.

Ứng dụng của SN7405N

SN7405N được sử dụng trong nhiều mạch điện tử cần chức năng đảo tín hiệu hoặc ngõ ra Open-Collector.

1. Đảo tín hiệu logic

Đây là ứng dụng cơ bản nhất của SN7405N. IC có thể đảo trạng thái của tín hiệu từ các mạch logic khác.

Ví dụ:

HIGH → LOW

LOW → HIGH

Khi sử dụng ngõ ra Open-Collector, cần bố trí điện trở pull-up để tạo mức HIGH.

2. Mạch giao tiếp tín hiệu

SN7405N có thể được sử dụng để tạo tầng đệm hoặc đảo tín hiệu giữa các khối logic trong hệ thống điện tử.

Cấu trúc Open-Collector đặc biệt hữu ích khi cần kết nối các tín hiệu có phương thức điều khiển kéo xuống.

3. Mạch điều khiển

Các cổng đảo của SN7405N có thể được dùng để tạo tín hiệu điều khiển ngược logic cho transistor, relay driver hoặc các tầng logic tiếp theo.

Tuy nhiên, khi điều khiển tải công suất, cần sử dụng tầng công suất phù hợp thay vì kết nối tải trực tiếp vào ngõ ra IC.

4. Ghép tầng logic

Nhiều cổng trong SN7405N có thể được kết hợp với các IC logic khác để tạo thành mạch điều khiển phức tạp hơn.

Ví dụ, tín hiệu từ một cổng logic có thể đưa qua SN7405N để đảo trạng thái trước khi đưa đến tầng tiếp theo.

5. Tạo và xử lý tín hiệu xung

SN7405N có thể xuất hiện trong các mạch xử lý tín hiệu xung, tạo dạng sóng hoặc định hình tín hiệu khi kết hợp với điện trở, tụ điện và các linh kiện logic khác.

Khả năng ứng dụng cụ thể phụ thuộc vào tần số, thời gian chuyển mạch và yêu cầu của toàn bộ mạch.

Ưu điểm của SN7405N

SN7405N có một số ưu điểm đáng chú ý:

• Tích hợp 6 cổng đảo logic trong một IC.

• Thiết kế DIP-14 dễ cắm trên breadboard.

• Ngõ ra Open-Collector phù hợp với nhiều mạch giao tiếp và điều khiển.

• Thuộc dòng logic TTL 74xx phổ biến.

• Có thể sử dụng kết hợp với nhiều IC logic khác.

• Phù hợp cho mạch học tập, thử nghiệm và các thiết kế logic sử dụng nguồn 5V.

Lưu ý khi sử dụng SN7405N

Khi thiết kế mạch với SN7405N, cần chú ý một số điểm:

Sử dụng điện trở kéo lên

Do ngõ ra là Open-Collector, cần có điện trở pull-up khi muốn nhận được mức HIGH ổn định ở đầu ra.

Giá trị điện trở phụ thuộc vào tốc độ tín hiệu, tải đầu ra và yêu cầu của mạch.

Cấp nguồn đúng

SN7405N thuộc họ logic TTL 74xx và được thiết kế để hoạt động với nguồn danh định khoảng 5V. Không nên tùy tiện cấp điện áp ngoài phạm vi được quy định trong datasheet của phiên bản IC đang sử dụng.

Không bỏ ngõ vào ở trạng thái không xác định

Các chân đầu vào không sử dụng nên được xử lý phù hợp theo khuyến nghị của datasheet và thiết kế mạch, tránh để trạng thái logic không xác định gây ra hoạt động không ổn định.

Chú ý dòng ngõ ra

Open-Collector có khả năng kéo tín hiệu xuống, nhưng không có nghĩa IC có thể trực tiếp điều khiển mọi loại tải. Với tải dòng lớn hoặc tải cảm như relay, motor, cuộn dây…, nên sử dụng transistor hoặc MOSFET làm tầng công suất và có mạch bảo vệ phù hợp.

SN7405N DIP-14 phù hợp với những ai?

SN7405N là linh kiện phù hợp cho:

• Sinh viên và người học điện tử.

• Người thiết kế mạch logic TTL.

• Các dự án Arduino hoặc vi điều khiển cần thêm tầng logic phù hợp.

• Mạch thử nghiệm trên breadboard.

• Mạch điều khiển tín hiệu.

• Mạch giao tiếp và xử lý mức logic.

• Các thiết kế cần nhiều cổng đảo Open-Collector.
