SN74HC367N IC số DIP-16

Giới thiệu chung về SN74HC367N IC số DIP-16

SN74HC367N là IC logic thuộc họ 74HC CMOS, do Texas Instruments sản xuất, có chức năng bộ đệm 6 kênh (Hex Buffer) và Line Driver với ngõ ra 3 trạng thái (3-State). IC được sử dụng để đệm, truyền và điều khiển các tín hiệu logic số, đặc biệt phù hợp với các hệ thống sử dụng bus dữ liệu.

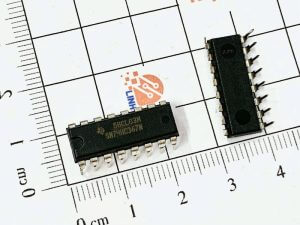

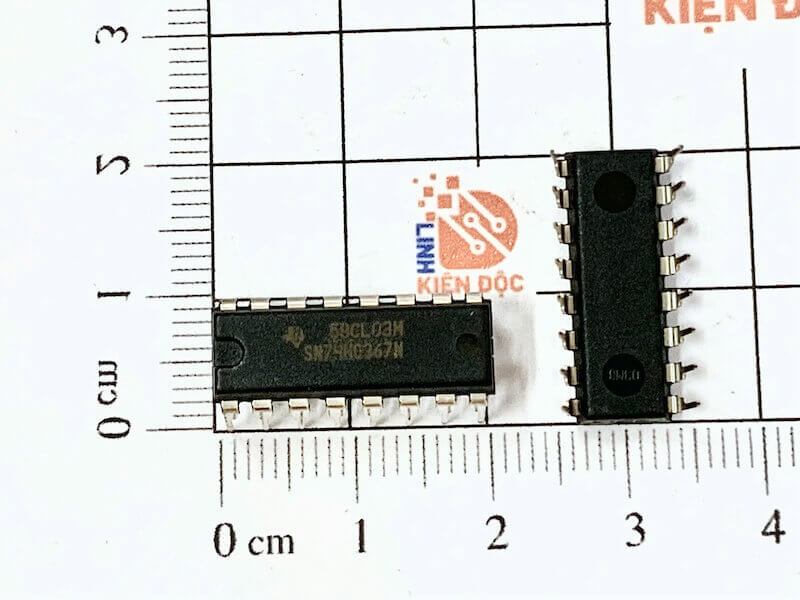

SN74HC367N sử dụng vỏ DIP-16 (PDIP-16), dạng linh kiện cắm xuyên lỗ, thuận tiện cho việc lắp ráp trên PCB, breadboard hoặc sử dụng với đế IC DIP-16.

1. Đặc điểm

• Tích hợp 6 bộ đệm logic độc lập trong một IC.
• Ngõ ra 3 trạng thái gồm Logic 0, Logic 1 và Hi-Z.
• Có hai chân Output Enable để điều khiển các nhóm ngõ ra.
• Bộ đệm có chức năng không đảo, tín hiệu đầu vào được truyền ra đầu ra cùng mức logic khi được kích hoạt.
• Sử dụng công nghệ CMOS, tiêu thụ điện năng thấp.
• Điện áp hoạt động rộng từ 2 V đến 6 V.
• Khả năng chuyển mạch nhanh, phù hợp với các mạch logic số.
• Dòng điều khiển ngõ ra khoảng ±6 mA.
• Dạng DIP-16 dễ lắp đặt, kiểm tra và thay thế.
• Có thể sử dụng với breadboard và socket DIP-16.

2. Cấu tạo

SN74HC367N bên trong gồm 6 mạch đệm logic độc lập. Các bộ đệm được chia thành hai nhóm và được điều khiển thông qua hai chân Output Enable.

Sơ đồ chức năng:

                  SN74HC367N
              ┌─────────────────┐
       A1 ───►│   Buffer 1   Y1 ├───►
       A2 ───►│   Buffer 2   Y2 ├───►
       A3 ───►│   Buffer 3   Y3 ├───►
              │                 │
       A4 ───►│   Buffer 4   Y4 ├───►
       A5 ───►│   Buffer 5   Y5 ├───►
       A6 ───►│   Buffer 6   Y6 ├───►
              │                 │
              │   OE1     OE2   │
              └─────────────────┘

Khi Output Enable cho phép hoạt động, tín hiệu tại đầu vào được truyền tới đầu ra:

Input = 0  →  Output = 0
Input = 1  →  Output = 1

Khi Output Enable không cho phép, ngõ ra chuyển sang trạng thái Hi-Z. Khi đó, đầu ra gần như được tách khỏi đường tín hiệu, giúp nhiều thiết bị có thể sử dụng chung một bus mà không gây xung đột.

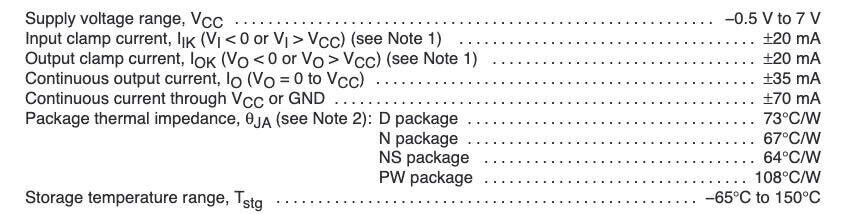

3. Thông số kỹ thuật

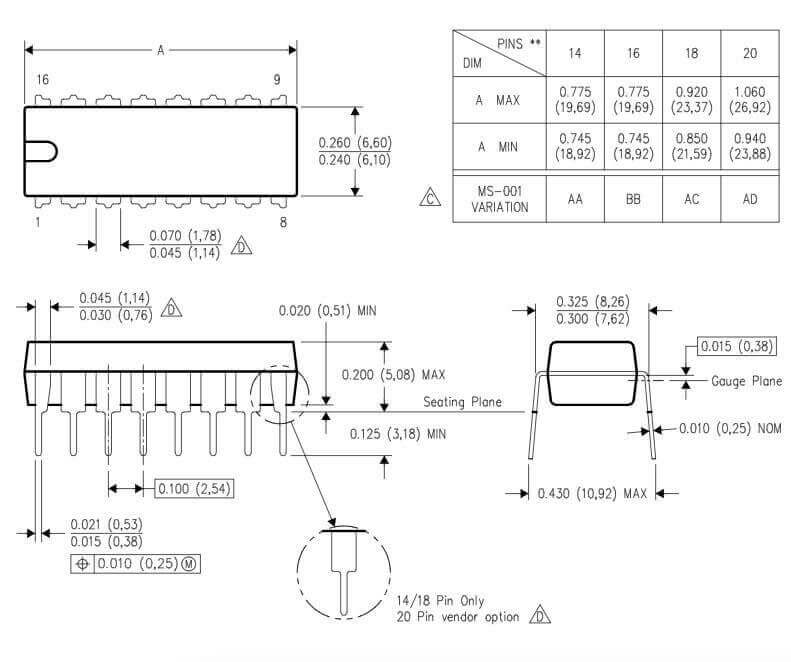

4. Kích thước DIP-16

5. Ứng dụng

SN74HC367N được sử dụng trong nhiều loại mạch điện tử số, bao gồm:

• Đệm tín hiệu cho vi điều khiển.
• Đệm đường dữ liệu và đường địa chỉ.
• Điều khiển bus dữ liệu.
• Mạch giao tiếp giữa các IC logic.
• Cách ly các khối mạch điện tử.
• Mạch sử dụng nhiều thiết bị chung một đường bus.
• Driver cho các tín hiệu logic.
• Mạch máy tính và thiết bị điện tử số.
• Mạch điều khiển kỹ thuật số.
• Mạch thực hành và thí nghiệm về logic số.
• Các thiết kế sử dụng breadboard hoặc socket DIP-16.
• Mạch chuyển mạch tín hiệu cần ngõ ra 3-State.
