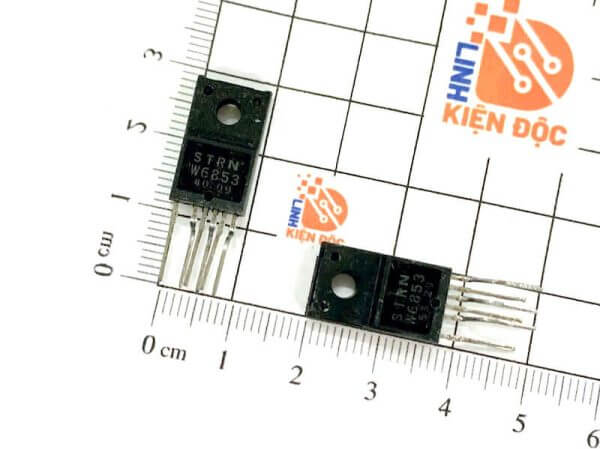

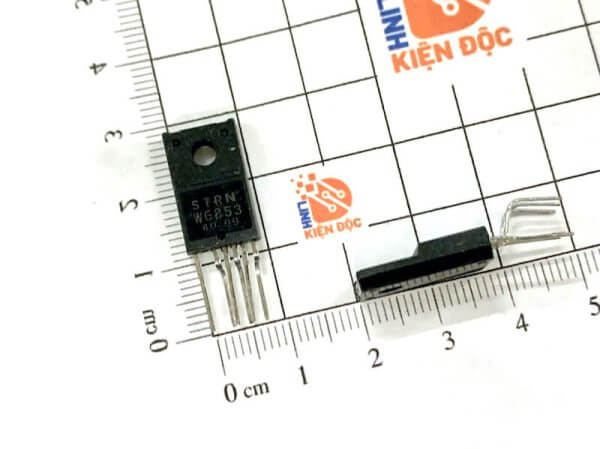

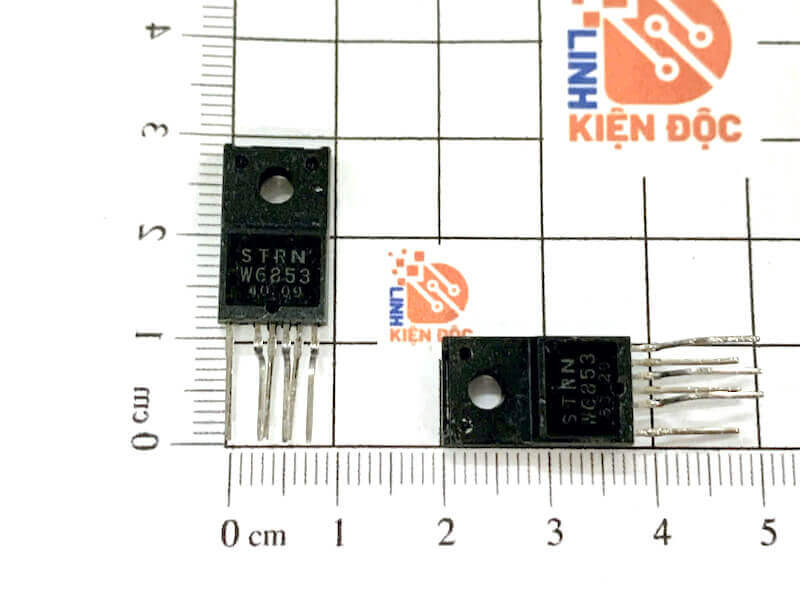

STRW6853 IC nguồn TO220F-5

12.500₫

Mã sản phẩm: STRW6853

Loại linh kiện: IC nguồn

Kiểu chân: TO220F-5

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T15-21

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

Giới thiệu chung về STRW6853 IC nguồn TO220F-5

STR-W6853 là IC nguồn xung của Sanken Electric, thuộc dòng STR-W6800, được sử dụng chủ yếu trong các bộ nguồn AC-DC kiểu Flyback quasi-resonant (QR). IC tích hợp cả MOSFET công suất cao áp và mạch điều khiển trong cùng một linh kiện, giúp giảm số lượng linh kiện bên ngoài và tăng độ gọn của mạch nguồn.

Lưu ý: STR-W6853 chuẩn của Sanken sử dụng dạng vỏ TO-220F và có cấu hình 7 chân, trong đó có một chân NC. Một số tài liệu hoặc nhà cung cấp có thể ghi không thống nhất về số chân, vì vậy cần kiểm tra trực tiếp mã linh kiện và datasheet khi thay thế.

1. Đặc điểm cấu tạo

STR-W6853 có cấu tạo tích hợp gồm:

MOSFET công suất cao áp khoảng 650 V.
Mạch điều khiển nguồn xung Quasi-Resonant.
Mạch dao động và điều khiển PWM.
Mạch phát hiện điện áp đáy của MOSFET.
Mạch bảo vệ quá dòng.
Mạch bảo vệ quá tải.
Mạch bảo vệ quá nhiệt.
Mạch điều khiển khi tải nhẹ.
Mạch khởi động cao áp tích hợp.

2. Thông số kỹ thuật chính

3. Sơ đồ chân

STR-W6853 có 7 chân:

Chân	Ký hiệu	Chức năng
1	D	Drain của MOSFET
2	NC	Không kết nối
3	S/GND	Source MOSFET và mass điều khiển
4	VCC	Điện áp cấp cho mạch điều khiển
5	OCP/BD	Phát hiện quá dòng và điện áp đáy
6	FB/OLP	Hồi tiếp và bảo vệ quá tải
7	RTFC	Điều khiển Time Fix Control

Chân Drain nối với phía sơ cấp của biến áp xung. Chân Source thường liên quan đến điện trở cảm biến dòng và mass sơ cấp. Các chân VCC, FB/OLP và OCP/BD đảm nhiệm việc cấp nguồn, hồi tiếp và bảo vệ cho IC.
