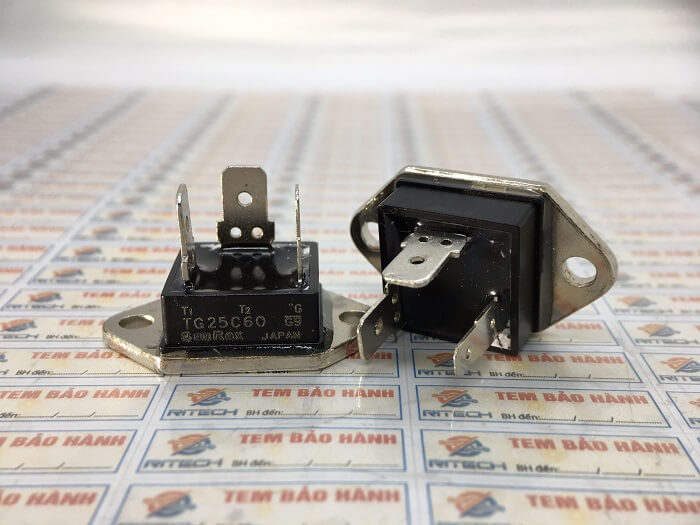

TG25C60 Triac Sanrex 25A 600V hàng chuẩn chính hãng

Giới thiệu về Triac TG25C60

TG25C60 là một Triac (Triode for Alternating Current) được sản xuất bởi Sanrex, có khả năng chịu dòng lên đến 25A và điện áp tối đa 600V. Triac là linh kiện bán dẫn được sử dụng rộng rãi để điều khiển dòng điện xoay chiều (AC) trong các ứng dụng như điều chỉnh độ sáng đèn, điều khiển tốc độ động cơ AC, và các thiết bị gia dụng.

Cấu tạo của TG25C60

1. Vỏ Triac (Package): TO-220AB, vỏ nhựa cách điện, chịu nhiệt tốt.
2. Cấu trúc bên trong:
   • Main Terminal 1 (MT1): Cực chính 1.
   • Main Terminal 2 (MT2): Cực chính 2.
   • Gate (G): Cực cổng, dùng để kích hoạt Triac.
3. Tản nhiệt: Được thiết kế để gắn tản nhiệt bên ngoài, giúp tản nhiệt hiệu quả khi hoạt động ở dòng cao.

Nguyên lý hoạt động

1. Điều khiển bằng Gate:
   • Khi một xung điện áp dương hoặc âm được áp vào cực Gate so với MT1, Triac sẽ dẫn dòng điện giữa MT1 và MT2.
   • Triac có thể dẫn dòng ở cả hai nửa chu kỳ của dòng điện xoay chiều (AC).
2. Chế độ dẫn dòng:
   • Dẫn dòng ở nửa chu kỳ dương: Khi điện áp MT2 dương so với MT1 và có xung kích Gate.
   • Dẫn dòng ở nửa chu kỳ âm: Khi điện áp MT2 âm so với MT1 và có xung kích Gate.
3. Tắt Triac:
   • Triac sẽ tắt khi dòng điện qua nó giảm xuống dưới giá trị dòng duy trì (Holding Current – Iₕ).

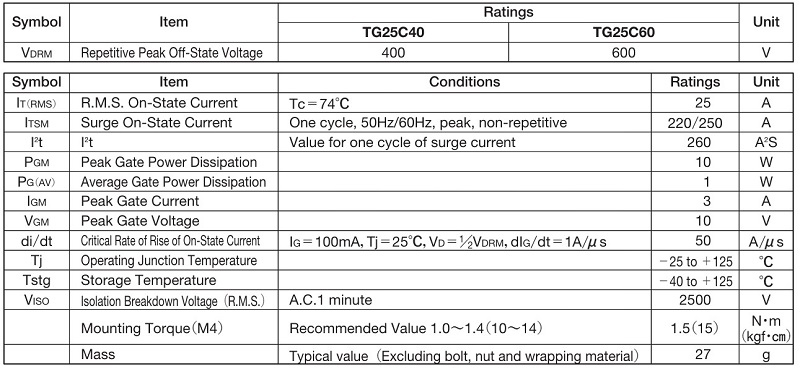

Thông số kỹ thuật chi tiết

1. Thông số điện:
   • Điện áp chịu đựng tối đa (Vₖₘ): 600V.
   • Dòng điện trung bình (Iₐᵥ): 25A.
   • Dòng điện đỉnh (Iₖₘ): 250A (không lặp lại).
   • Điện áp kích Gate (Vₖₜ): ±2.5V.
   • Dòng kích Gate (Iₖₜ): 50mA.
   • Dòng duy trì (Iₕ): 25mA.
2. Thông số nhiệt:
   • Nhiệt độ hoạt động (Tⱼ): -40°C đến +125°C.
   • Nhiệt độ lưu trữ (Tₛₜ₉): -40°C đến +125°C.
   • Điện trở nhiệt (Rₜₕ): 1.67°C/W (junction to case).
3. Kích thước cơ khí:
   • Kiểu vỏ: TO-220AB.
   • Kích thước: Tiêu chuẩn TO-220.

Cách đo và kiểm tra TG25C60

1. Chuẩn bị:
   • Sử dụng đồng hồ vạn năng (VOM) có chế độ đo diode.
   • Đảm bảo Triac không được cấp nguồn khi đo.
2. Kiểm tra các chân:
   • MT1, MT2, Gate (G): Xác định vị trí các chân theo datasheet.
3. Đo kiểm tra:
   • Bước 1: Đặt đồng hồ ở chế độ đo diode.
   • Bước 2: Đo giữa MT1 và MT2:
     • Que đỏ vào MT1, que đen vào MT2: Đồng hồ hiển thị OL (vô cùng).
     • Que đỏ vào MT2, que đen vào MT1: Đồng hồ hiển thị OL.
   • Bước 3: Đo giữa Gate và MT1:
     • Que đỏ vào Gate, que đen vào MT1: Đồng hồ hiển thị giá trị khoảng 0.6V đến 0.7V.
     • Que đỏ vào MT1, que đen vào Gate: Đồng hồ hiển thị OL.
   • Bước 4: Kiểm tra khả năng kích Gate:
     • Cấp điện áp dương hoặc âm vào Gate so với MT1.
     • Đo giữa MT1 và MT2: Đồng hồ hiển thị giá trị thấp (khoảng 0.2V đến 0.3V) nếu Triac tốt.
4. Kết luận:
   • Nếu các giá trị đo phù hợp với mô tả trên, Triac hoạt động tốt.
   • Nếu có giá trị bất thường (ví dụ: ngắn mạch giữa MT1 và MT2), Triac có thể đã hỏng.

Ứng dụng của TG25C60

1. Điều chỉnh độ sáng đèn: Sử dụng trong các bộ điều chỉnh độ sáng đèn (dimmer).
2. Điều khiển tốc độ động cơ AC: Dùng trong các bộ điều khiển tốc độ động cơ AC.
3. Thiết bị gia dụng: Ứng dụng trong các thiết bị gia dụng như máy sưởi, máy hút bụi, và máy xay sinh tố.
4. Công nghiệp: Sử dụng trong các hệ thống điều khiển nhiệt độ và công tắc điện tử.

Xem thêm: Nhiều sản phẩm Triac khác tại đây

Kích thước TG25C60

Video hướng dẫn đó Triac TG25C60

Datasheet TG25C60

Kết luận

TG25C60 là một Triac chất lượng cao, phù hợp cho các ứng dụng điều khiển dòng điện xoay chiều trong gia dụng và công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, và cách kiểm tra sẽ giúp bạn sử dụng và bảo trì linh kiện một cách hiệu quả.
