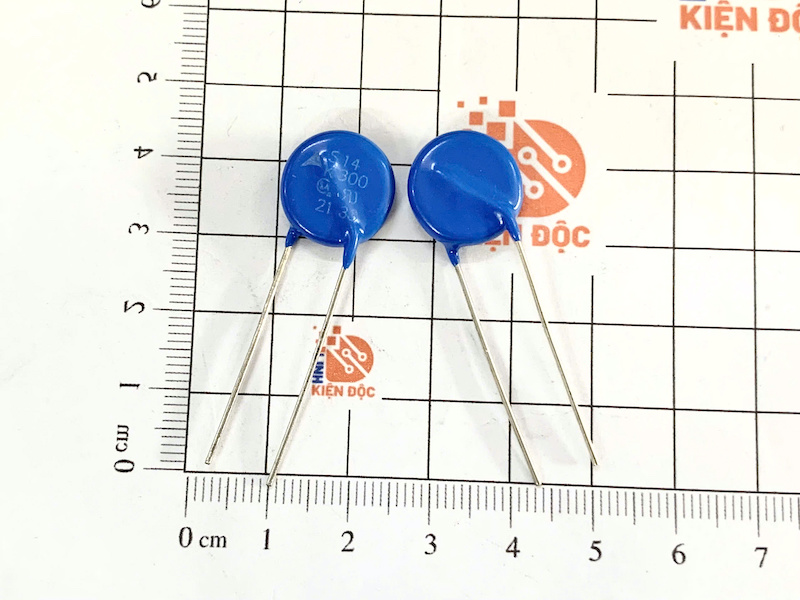

Tụ chống sét S14K300 300VAC 14mm

Tụ chống sét S14K300 300VAC 14mm là linh kiện bảo vệ quá áp được sử dụng phổ biến trong các mạch điện và thiết bị điện tử. Linh kiện có khả năng hấp thụ xung điện áp tăng đột biến, giúp hạn chế nguy cơ hư hỏng các linh kiện quan trọng phía sau.

Với kích thước 14mm, điện áp làm việc 300VAC và khả năng đáp ứng nhanh với các xung quá áp, S14K300 phù hợp cho nhiều thiết bị điện dân dụng, công nghiệp và các mạch nguồn điện tử.

Tụ chống sét S14K300 là gì?

S14K300 thuộc nhóm MOV (Metal Oxide Varistor – điện trở biến đổi oxit kim loại). Đây là linh kiện thường được gọi là varistor chống sét, điện trở chống sét hoặc linh kiện chống quá áp.

Trong điều kiện điện áp bình thường, MOV có điện trở rất lớn và gần như không ảnh hưởng đến hoạt động của mạch. Khi xuất hiện xung điện áp cao, điện trở của MOV giảm mạnh, tạo đường dẫn để chuyển hướng và hấp thụ một phần năng lượng xung, từ đó bảo vệ các linh kiện điện tử.

Ký hiệu S14K300 thường thể hiện dòng MOV có đường kính đĩa khoảng 14mm và mức điện áp danh định 300V theo quy ước của dòng linh kiện tương ứng.

Thông số kỹ thuật S14K300 300VAC 14mm

Lưu ý: Thông số chi tiết như điện áp varistor, điện áp kẹp, dòng xung tối đa và năng lượng hấp thụ có thể khác nhau tùy nhà sản xuất. Khi thay thế linh kiện, nên đối chiếu datasheet của đúng hãng và mã sản phẩm.

Chức năng của tụ chống sét S14K300

1. Bảo vệ mạch điện khỏi xung quá áp

S14K300 được sử dụng để bảo vệ mạch trước các xung điện áp tăng cao trong thời gian rất ngắn. Các xung này có thể xuất hiện do đóng/ngắt tải cảm, động cơ, relay hoặc nhiễu trên đường dây điện.

2. Hạn chế điện áp đột biến

Khi điện áp vượt ngưỡng hoạt động của MOV, linh kiện chuyển sang trạng thái dẫn mạnh hơn để kẹp điện áp, hạn chế mức điện áp truyền tới các linh kiện nhạy cảm.

3. Giúp tăng độ bền cho thiết bị

Việc bổ sung MOV tại đầu vào nguồn có thể giảm tác động của các xung quá áp lên cầu diode, tụ nguồn, IC nguồn, MOSFET và các linh kiện điện tử khác.

4. Bảo vệ nguồn điện AC

S14K300 300VAC thường được bố trí ở khu vực đầu vào nguồn AC của thiết bị. MOV có thể được mắc song song với đường nguồn để xử lý các xung điện áp bất thường.

Ứng dụng của S14K300 300VAC 14mm

Tụ chống sét S14K300 có thể được ứng dụng trong nhiều thiết bị và hệ thống điện tử như:

• Mạch nguồn AC-DC: bảo vệ tầng nguồn trước các xung điện áp trên lưới điện.
• Nguồn switching: kết hợp với cầu chì và các mạch bảo vệ khác để nâng cao khả năng chống quá áp.
• Thiết bị điện gia dụng: sử dụng trong TV, tủ lạnh, máy giặt, điều hòa và các thiết bị có nguồn AC.
• Thiết bị công nghiệp: bảo vệ mạch điều khiển, bộ nguồn, biến tần và các thiết bị điện tử công nghiệp.
• Ổ cắm và thiết bị chống sét: MOV được sử dụng như một phần tử bảo vệ quá áp cho đường điện AC.
• Mạch điều khiển động cơ: hạn chế các xung điện áp phát sinh khi đóng/ngắt tải cảm.
• Thiết bị viễn thông và điện tử: hỗ trợ bảo vệ các mạch nguồn và đường tín hiệu tùy thiết kế.

Cách sử dụng S14K300 trong mạch

Trong ứng dụng bảo vệ nguồn AC, MOV thường được mắc song song giữa hai dây nguồn L và N. Khi nguồn hoạt động ở điện áp bình thường, MOV có trở kháng cao nên dòng điện qua linh kiện rất nhỏ.

Khi xuất hiện xung quá áp, trở kháng MOV giảm nhanh và dẫn dòng xung, qua đó giới hạn điện áp trên tải.

Một thiết kế bảo vệ thực tế thường kết hợp MOV với cầu chì hoặc thiết bị bảo vệ quá dòng. Điều này đặc biệt quan trọng vì MOV có thể bị hư hỏng nếu phải chịu các điều kiện quá áp kéo dài hoặc năng lượng vượt quá khả năng thiết kế.

Ưu điểm của tụ chống sét S14K300 14mm

• Kích thước 14mm tương đối nhỏ gọn, thuận tiện bố trí trên PCB.
• Điện áp làm việc 300VAC, phù hợp với nhiều ứng dụng nguồn AC.
• Phản ứng nhanh trước các xung điện áp.
• Cấu tạo đơn giản, dễ lắp đặt.
• Có thể sử dụng cho nhiều loại mạch nguồn và thiết bị điện tử.
• Chi phí linh kiện thấp so với giá trị thiết bị được bảo vệ.

Lưu ý khi lựa chọn và thay thế S14K300

Khi lựa chọn MOV thay thế, không nên chỉ dựa vào kích thước 14mm. Cần kiểm tra các thông số quan trọng như điện áp làm việc liên tục, điện áp varistor, điện áp kẹp, dòng xung và năng lượng hấp thụ.

Đặc biệt, đối với hệ thống điện lưới, cần lựa chọn đúng điện áp AC/DC của MOV. Không nên tự ý thay bằng linh kiện có điện áp làm việc thấp hơn vì có thể khiến MOV dẫn điện thường xuyên, nóng lên và giảm tuổi thọ.

Ngoài ra, nếu S14K300 trong thiết bị đã bị cháy, nứt hoặc hỏng, nên kiểm tra nguyên nhân gây quá áp và các linh kiện liên quan trước khi thay thế.

Mua tụ chống sét S14K300 300VAC 14mm

Tụ chống sét S14K300 300VAC 14mm là lựa chọn phù hợp cho các mạch cần bảo vệ trước hiện tượng quá áp và xung điện áp trên nguồn AC. Với thiết kế dạng MOV 14mm, linh kiện có thể dễ dàng tích hợp vào nhiều loại PCB và thiết bị điện tử.

Khi mua S14K300, nên xác định rõ nhu cầu sử dụng, điện áp hệ thống và kiểm tra datasheet của nhà sản xuất để đảm bảo linh kiện đáp ứng đúng yêu cầu của mạch.
