Tụ hoá 16V 4700UF CHONGX 13X25mm

1. Giới thiệu chung về tụ hóa CHONGX 4700uF 16V 13x25mm

Tụ hóa CHONGX 4700uF 16V 13x25mm là loại tụ điện hóa nhôm có phân cực, được sử dụng trong các mạch nguồn điện tử, bộ nguồn DC, thiết bị âm thanh, bo mạch điều khiển và các hệ thống điện tử yêu cầu khả năng lọc nguồn và tích trữ năng lượng.

Sản phẩm mang thương hiệu CHONGX, có điện dung 4700uF (4700µF), điện áp định mức 16VDC, đường kính thân 13mm và chiều cao 25mm. Với điện dung lớn, tụ có khả năng tích trữ điện tích, hỗ trợ làm phẳng điện áp sau chỉnh lưu và giảm độ gợn điện áp trong mạch nguồn một chiều.

Tụ hóa CHONGX 4700uF 16V thường được sử dụng trong các bộ nguồn điện áp thấp, mạch khuếch đại âm thanh, thiết bị điều khiển và các hệ thống điện tử cần duy trì điện áp tương đối ổn định khi tải thay đổi.

Thiết kế hình trụ với kích thước 13x25mm giúp sản phẩm phù hợp với nhiều bo mạch điện tử có không gian lắp đặt tương ứng, thuận tiện cho việc sửa chữa và thay thế linh kiện.

2. Đặc điểm nổi bật của tụ hóa CHONGX 4700uF 16V

• Thương hiệu: CHONGX.
• Loại linh kiện: Tụ điện hóa nhôm.
• Điện dung: 4700uF (4700µF).
• Điện áp định mức: 16VDC.
• Đường kính thân tụ: 13mm.
• Chiều cao thân tụ: 25mm.
• Kích thước tổng thể: 13x25mm.
• Thiết kế dạng hình trụ.
• Có phân cực dương và âm.
• Điện dung lớn, hỗ trợ tích trữ năng lượng.
• Giúp giảm độ gợn điện áp sau chỉnh lưu.
• Hỗ trợ ổn định nguồn điện một chiều.
• Phù hợp với các mạch nguồn điện áp thấp.
• Thuận tiện cho việc lắp ráp, sửa chữa và thay thế.

3. Cấu tạo của tụ hóa CHONGX 4700uF 16V

Tụ hóa CHONGX 4700uF 16V được cấu tạo từ nhiều lớp vật liệu nhằm thực hiện chức năng tích trữ điện tích và lọc điện áp trong mạch điện tử.

Lá nhôm cực dương: Được xử lý bề mặt để tăng diện tích hiệu dụng, giúp tụ đạt điện dung lớn trong kích thước tương đối nhỏ.

Lớp điện môi oxit nhôm: Được hình thành trên bề mặt lá nhôm cực dương, đóng vai trò cách điện và quyết định khả năng chịu điện áp của tụ.

Chất điện phân: Tham gia hình thành hệ điện cực, giúp tụ điện hóa đạt được điện dung lớn.

Lá nhôm cực âm: Kết hợp với chất điện phân để tạo thành cấu trúc điện cực của tụ điện.

Lớp giấy ngăn: Giữ chất điện phân và phân cách các lớp lá nhôm bên trong tụ.

Vỏ nhôm hình trụ: Bảo vệ phần tử tụ điện khỏi các tác động cơ học từ môi trường bên ngoài.

Lớp vỏ bọc cách điện: Thường được in thương hiệu CHONGX, giá trị điện dung, điện áp định mức và ký hiệu cực âm.

Chân kết nối: Dùng để kết nối tụ điện với bo mạch, gồm cực dương và cực âm.

Do có phân cực, tụ hóa CHONGX 4700uF 16V phải được lắp đúng chiều để tránh hư hỏng linh kiện và ảnh hưởng đến mạch điện.

4. Thông số kỹ thuật tụ hóa CHONGX 4700uF 16V 13x25mm

Thông số	Giá trị
Tên sản phẩm	Tụ hóa CHONGX 4700uF 16V
Thương hiệu	CHONGX
Loại tụ	Tụ điện hóa nhôm
Điện dung	4700uF (4700µF)
Điện áp định mức	16VDC
Phân cực	Có phân cực
Đường kính thân	13mm
Chiều cao thân	25mm
Kích thước	13x25mm
Kiểu dáng	Hình trụ
Chức năng	Lọc nguồn, tích trữ năng lượng
Loại mạch sử dụng	Mạch điện một chiều DC
Ứng dụng	Bộ nguồn, thiết bị âm thanh, mạch điều khiển
Kiểu chân	Theo phiên bản sản phẩm thực tế

Lưu ý: Các thông số như dung sai điện dung, nhiệt độ hoạt động, điện trở nội ESR, dòng điện gợn sóng (Ripple Current) và tuổi thọ định mức cần được xác nhận theo mã series hoặc tài liệu kỹ thuật của nhà sản xuất.

5. Kích thước và kiểu dáng tụ hóa CHONGX 4700uF 16V

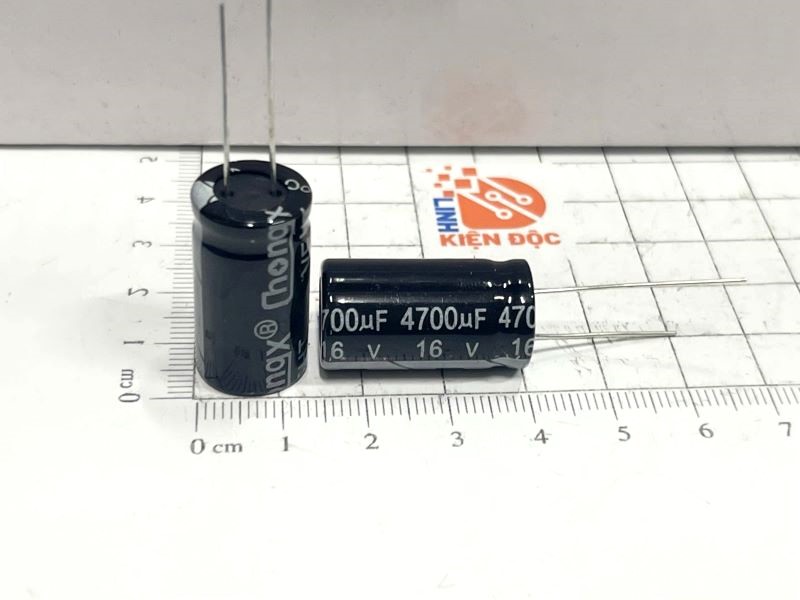

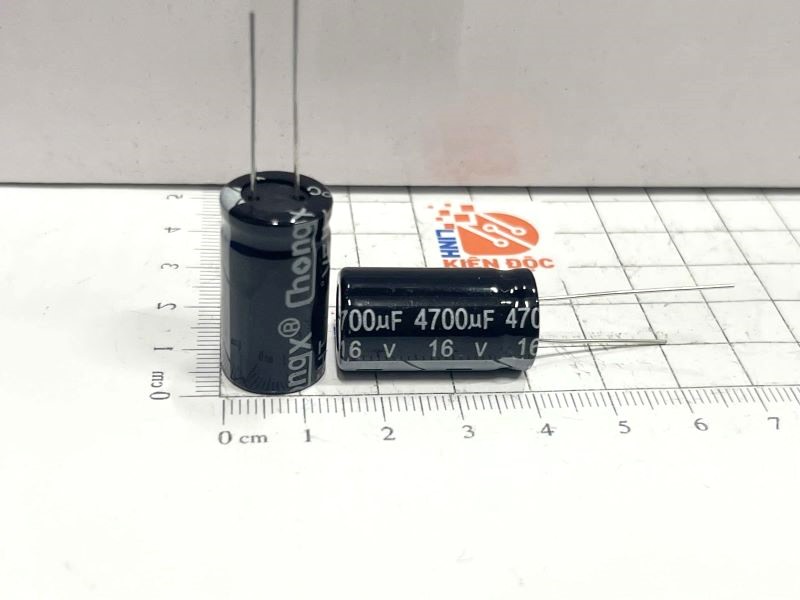

Tụ hóa CHONGX 4700uF 16V có thiết kế hình trụ với kích thước thân 13x25mm, phù hợp với nhiều bo mạch nguồn điện tử.

Thông tin kích thước:

• Đường kính thân tụ: 13mm.
• Chiều cao thân tụ: 25mm.
• Hình dạng: Hình trụ tròn.
• Vỏ ngoài: Vỏ nhôm có lớp bọc cách điện.
• Ký hiệu phân cực: Có dấu nhận biết cực âm trên thân tụ.
• Chân kết nối: Theo phiên bản sản phẩm thực tế.

Kích thước 13x25mm giúp thuận tiện trong việc bố trí linh kiện trên bo mạch nguồn và lựa chọn tụ thay thế.

Khi thay thế, cần kiểm tra đồng thời đường kính, chiều cao, khoảng cách chân và vị trí cực âm để đảm bảo tụ tương thích với thiết kế bo mạch.

6. Nguyên lý hoạt động của tụ hóa CHONGX 4700uF 16V

Tụ hóa CHONGX 4700uF 16V hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực được ngăn cách bởi lớp điện môi.

Khi được cấp điện áp một chiều đúng cực, tụ điện bắt đầu nạp năng lượng. Khi điện áp nguồn giảm hoặc tải tiêu thụ dòng điện tăng trong thời gian ngắn, tụ có thể phóng điện để hỗ trợ duy trì điện áp.

Trong mạch nguồn AC/DC, tụ thường được bố trí sau bộ chỉnh lưu tại vị trí có điện áp một chiều phù hợp nhằm giảm độ gợn điện áp.

Quá trình nạp và phóng điện giúp:

• Giảm độ gợn điện áp sau chỉnh lưu.
• Hỗ trợ ổn định điện áp DC.
• Tích trữ năng lượng trong thời gian ngắn.
• Hạn chế dao động điện áp khi tải thay đổi.
• Hỗ trợ cung cấp dòng điện tức thời cho tải.
• Cải thiện khả năng lọc nguồn của mạch điện.

Với điện dung 4700uF, tụ có khả năng tích trữ năng lượng lớn hơn các tụ điện có điện dung nhỏ hơn khi làm việc ở cùng điện áp.

Tuy nhiên, hiệu quả lọc nguồn thực tế còn phụ thuộc vào dòng tải, tần số gợn, ESR và cấu hình mạch điện.

7. Ứng dụng của tụ hóa CHONGX 4700uF 16V 13x25mm

Tụ hóa CHONGX 4700uF 16V được sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch lọc nguồn DC.
• Bộ nguồn điện tử điện áp thấp.
• Bộ nguồn AC/DC có điện áp đầu ra phù hợp.
• Mạch ổn áp.
• Bộ nguồn thiết bị âm thanh.
• Mạch khuếch đại âm thanh.
• Bo mạch điều khiển.
• Mạch nguồn thiết bị công nghiệp.
• Hệ thống điều khiển tự động.
• Mạch cấp nguồn cho các khối điện tử.
• Thiết bị điện tử dân dụng.
• Sửa chữa và thay thế tụ hóa trên bo mạch PCB.

Việc sử dụng cần đảm bảo điện áp làm việc, dòng Ripple, nhiệt độ và các thông số kỹ thuật phù hợp với yêu cầu của từng thiết bị.

8. Ưu điểm của tụ hóa CHONGX 4700uF 16V

Điện dung lớn 4700uF: Cung cấp khả năng tích trữ năng lượng và hỗ trợ lọc nguồn trong các mạch điện tử.

Điện áp định mức 16VDC: Phù hợp với các hệ thống nguồn một chiều điện áp thấp có điện áp nằm trong giới hạn cho phép.

Kích thước 13x25mm: Thiết kế hình trụ, thuận tiện cho việc bố trí linh kiện và thay thế trên bo mạch có không gian phù hợp.

Khả năng giảm độ gợn điện áp: Hỗ trợ làm phẳng điện áp sau chỉnh lưu và hạn chế biến động điện áp khi tải thay đổi.

Cấu tạo tụ hóa nhôm: Cho phép đạt điện dung lớn trong kích thước tương đối nhỏ.

Ứng dụng đa dạng: Có thể sử dụng trong bộ nguồn, thiết bị âm thanh, mạch điều khiển và các hệ thống điện tử khác.

9. Lưu ý khi sử dụng và thay thế tụ hóa CHONGX 4700uF 16V

Khi lựa chọn và thay thế tụ hóa CHONGX 4700uF 16V cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Kiểm tra và xả điện tích còn lại trên tụ bằng phương pháp an toàn.
• Đấu đúng cực dương và cực âm.
• Không cấp điện áp vượt quá 16VDC.
• Lựa chọn đúng điện dung 4700uF theo yêu cầu thiết kế.
• Kiểm tra kích thước thân tụ 13x25mm.
• Đối chiếu khoảng cách chân với bo mạch.
• Chọn tụ có dòng Ripple và ESR phù hợp.
• Không sử dụng tụ bị phồng, rò rỉ hoặc biến dạng.
• Tránh lắp đặt tụ gần linh kiện tỏa nhiệt lớn.
• Kiểm tra các linh kiện nguồn liên quan nếu tụ cũ bị hư hỏng.
• Không tự ý tăng điện dung khi chưa đánh giá ảnh hưởng đến dòng nạp ban đầu và mạch chỉnh lưu.

Đặc biệt, khi thay thế tụ hóa trong bộ nguồn xung, cần kiểm tra thông số ESR, dòng Ripple và tuổi thọ định mức để đảm bảo tụ đáp ứng điều kiện làm việc của mạch.

Tụ điện 16V không phù hợp để sử dụng trực tiếp trên đường nguồn có điện áp cao hơn định mức, kể cả khi điện dung đáp ứng yêu cầu.

10. Kết luận

Tụ hóa CHONGX 4700uF 16V 13x25mm là linh kiện điện tử có điện dung lớn, được sử dụng để tích trữ năng lượng, lọc nguồn và hỗ trợ ổn định điện áp trong các mạch điện một chiều.

Với điện dung 4700uF, điện áp định mức 16VDC và kích thước 13x25mm, sản phẩm phù hợp với nhiều ứng dụng trong bộ nguồn điện áp thấp, thiết bị âm thanh, mạch điều khiển và các bo mạch điện tử.

Khi lựa chọn tụ hóa CHONGX 4700uF 16V, cần kiểm tra chính xác điện dung, điện áp, kích thước, phân cực và các thông số làm việc để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
