1. Giới thiệu chung về tụ hóa CHONGX 47uF 35V 5x11mm

Tụ hóa 35V 47uF CHONGX 5x11mm là loại tụ điện hóa nhôm có phân cực, được sử dụng phổ biến trong các mạch nguồn điện tử, mạch điều khiển, thiết bị âm thanh và các hệ thống điện tử yêu cầu khả năng lọc, tích trữ điện tích và hỗ trợ ổn định điện áp một chiều.

Sản phẩm mang thương hiệu CHONGX, có điện dung 47uF (47µF), điện áp định mức 35VDC, đường kính thân 5mm và chiều cao 11mm. Với kích thước nhỏ gọn, tụ điện phù hợp để lắp đặt trên các bo mạch điện tử có không gian hạn chế.

Tụ hóa CHONGX 47uF 35V có chức năng tích trữ điện tích, giảm độ gợn điện áp, hỗ trợ lọc nhiễu nguồn và hạn chế dao động điện áp khi tải thay đổi. Linh kiện thường được sử dụng trong các bộ nguồn DC, mạch ổn áp, mạch xử lý tín hiệu và thiết bị điện tử dân dụng.

Với thiết kế hình trụ và kích thước 5x11mm, sản phẩm phù hợp cho nhu cầu lắp ráp, sửa chữa, bảo trì và thay thế tụ điện có thông số tương ứng.



2. Đặc điểm nổi bật của tụ hóa CHONGX 47uF 35V

• Thương hiệu: CHONGX.
• Loại linh kiện: Tụ điện hóa nhôm.
• Điện dung: 47uF (47µF).
• Điện áp định mức: 35VDC.
• Đường kính thân tụ: 5mm.
• Chiều cao thân tụ: 11mm.
• Kích thước tổng thể: 5x11mm.
• Thiết kế dạng hình trụ nhỏ gọn.
• Có phân cực dương và âm.
• Khả năng tích trữ điện tích trong mạch DC.
• Hỗ trợ lọc nguồn và giảm độ gợn điện áp.
• Phù hợp với nhiều mạch điện tử công suất nhỏ.
• Thuận tiện cho việc lắp đặt, sửa chữa và thay thế.

3. Cấu tạo của tụ hóa CHONGX 47uF 35V

Tụ hóa CHONGX 47uF 35V được cấu tạo từ các thành phần chính nhằm đáp ứng yêu cầu tích trữ điện tích và lọc điện áp trong mạch điện một chiều.

Lá nhôm cực dương: Là điện cực chính của tụ điện, được xử lý bề mặt nhằm tăng diện tích hiệu dụng và nâng cao khả năng tích trữ điện tích.

Lớp điện môi oxit nhôm: Được hình thành trên bề mặt lá nhôm cực dương, đóng vai trò cách điện giữa các điện cực và quyết định khả năng chịu điện áp của tụ.

Lớp điện phân: Tham gia tạo thành hệ điện cực, giúp tụ điện hóa đạt được điện dung tương đối lớn trong kích thước nhỏ.

Lá nhôm cực âm: Kết hợp với chất điện phân để hình thành cấu trúc điện cực của tụ điện.

Lớp giấy ngăn: Giúp phân cách các lớp lá nhôm và giữ chất điện phân bên trong.

Vỏ nhôm hình trụ: Bảo vệ phần tử tụ điện khỏi tác động cơ học từ môi trường bên ngoài.

Lớp vỏ bọc cách điện: Thường được in thương hiệu CHONGX, giá trị điện dung, điện áp định mức và ký hiệu cực âm.

Chân kết nối: Dùng để kết nối tụ với bo mạch điện tử, gồm cực dương và cực âm.

Do là tụ điện có phân cực, CHONGX 47uF 35V cần được lắp đúng chiều để đảm bảo hoạt động an toàn.

4. Thông số kỹ thuật tụ hóa CHONGX 47uF 35V 5x11mm

Thông số	Giá trị
Tên sản phẩm	Tụ hóa CHONGX 47uF 35V
Thương hiệu	CHONGX
Loại tụ	Tụ điện hóa nhôm
Điện dung	47uF (47µF)
Điện áp định mức	35VDC
Phân cực	Có phân cực
Đường kính thân	5mm
Chiều cao thân	11mm
Kích thước	5x11mm
Kiểu dáng	Hình trụ
Chức năng	Lọc nguồn, tích trữ điện tích
Loại mạch sử dụng	Mạch điện một chiều DC
Ứng dụng	Mạch nguồn, mạch điều khiển, thiết bị điện tử
Kiểu lắp đặt	Theo phiên bản chân thực tế

Lưu ý: Các thông số như dung sai điện dung, nhiệt độ hoạt động, dòng điện gợn sóng (Ripple Current), điện trở nội ESR và tuổi thọ định mức cần được xác nhận theo mã series hoặc tài liệu kỹ thuật của nhà sản xuất.

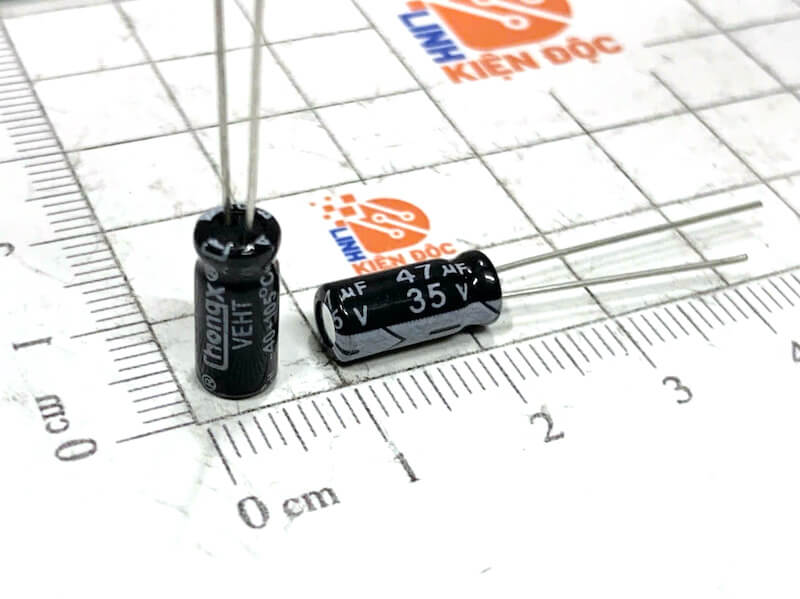

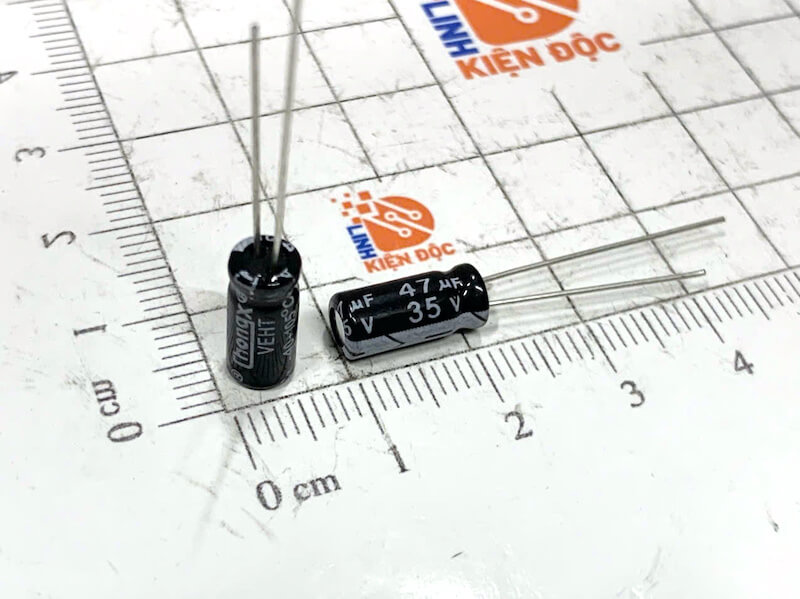

5. Kích thước và kiểu dáng tụ hóa CHONGX 47uF 35V

Tụ hóa CHONGX 47uF 35V có thiết kế hình trụ với kích thước thân 5x11mm, phù hợp với nhiều bo mạch điện tử.

Thông tin kích thước:

• Đường kính thân tụ: 5mm.
• Chiều cao thân tụ: 11mm.
• Hình dạng: Hình trụ tròn.
• Vỏ ngoài: Vỏ nhôm có lớp bọc cách điện.
• Ký hiệu phân cực: Có dấu nhận biết cực âm trên thân tụ.
• Chân kết nối: Theo phiên bản sản phẩm thực tế.

Kích thước 5x11mm giúp tiết kiệm diện tích lắp đặt, phù hợp với các bo mạch điện tử có không gian bố trí linh kiện hạn chế.

Khi thay thế, cần kiểm tra đồng thời đường kính, chiều cao, khoảng cách chân và vị trí cực âm để đảm bảo tụ tương thích với thiết kế bo mạch.

6. Nguyên lý hoạt động của tụ hóa CHONGX 47uF 35V

Tụ hóa CHONGX 47uF 35V hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực được ngăn cách bởi lớp điện môi.

Khi được cấp điện áp một chiều đúng cực, tụ điện bắt đầu tích điện cho đến khi điện áp trên tụ gần bằng điện áp nguồn.

Trong mạch nguồn DC, tụ thường được mắc song song với đường cấp nguồn nhằm hỗ trợ lọc điện áp và giảm độ gợn.

Khi điện áp nguồn tăng, tụ được nạp điện. Khi điện áp giảm, tụ phóng điện để hỗ trợ duy trì điện áp cấp cho tải trong thời gian ngắn.

Quá trình nạp và phóng điện giúp:

• Giảm độ gợn điện áp trong mạch nguồn.
• Hỗ trợ ổn định điện áp DC.
• Tích trữ điện tích trong thời gian ngắn.
• Hạn chế dao động điện áp khi tải thay đổi.
• Hỗ trợ lọc nhiễu ở dải tần phù hợp.

Ngoài chức năng lọc nguồn, tụ hóa 47uF còn có thể được sử dụng trong các mạch ghép tín hiệu và mạch định thời tùy theo yêu cầu thiết kế.

7. Ứng dụng của tụ hóa CHONGX 47uF 35V 5x11mm

Tụ hóa CHONGX 47uF 35V được sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch lọc nguồn DC.
• Bộ nguồn điện tử.
• Mạch ổn áp.
• Bo mạch điều khiển.
• Mạch cảm biến.
• Thiết bị âm thanh.
• Mạch khuếch đại tín hiệu.
• Mạch ghép tín hiệu analog.
• Mạch định thời RC.
• Mạch cấp nguồn cho vi điều khiển.
• Thiết bị điện tử dân dụng.
• Sửa chữa và thay thế tụ hóa trên bo mạch PCB.

Việc sử dụng cần đảm bảo điện áp làm việc, dòng Ripple, nhiệt độ và các thông số kỹ thuật phù hợp với yêu cầu của từng thiết bị.

8. Ưu điểm của tụ hóa CHONGX 47uF 35V

Điện dung 47uF: Phù hợp với nhiều ứng dụng lọc nguồn, ghép tín hiệu và tích trữ điện tích trong mạch điện tử.

Điện áp định mức 35VDC: Đáp ứng yêu cầu của các mạch điện một chiều có điện áp nằm trong giới hạn cho phép.

Kích thước 5x11mm: Thiết kế nhỏ gọn, thuận tiện cho việc bố trí linh kiện và thay thế.

Cấu tạo tụ hóa nhôm: Cho phép đạt điện dung tương đối lớn trong kích thước nhỏ.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các hệ thống điện tử khác.

Thương hiệu CHONGX: Giúp người mua dễ dàng nhận diện và lựa chọn đúng sản phẩm theo nhu cầu.

9. Lưu ý khi sử dụng và thay thế tụ hóa CHONGX 47uF 35V

Khi lựa chọn và thay thế tụ hóa CHONGX 47uF 35V cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Kiểm tra điện áp còn lại trên tụ trước khi tháo lắp.
• Đấu đúng cực dương và cực âm.
• Không cấp điện áp vượt quá 35VDC.
• Lựa chọn đúng điện dung 47uF theo yêu cầu thiết kế.
• Kiểm tra kích thước thân tụ 5x11mm.
• Đối chiếu khoảng cách chân với bo mạch.
• Chọn tụ có dòng Ripple và ESR phù hợp.
• Không sử dụng tụ bị phồng, rò rỉ hoặc biến dạng.
• Tránh lắp đặt tụ gần linh kiện tỏa nhiệt lớn.
• Kiểm tra các linh kiện nguồn liên quan nếu tụ cũ bị hư hỏng.
• Không tự ý thay đổi điện dung khi chưa đánh giá ảnh hưởng đến mạch điện.

Đặc biệt, khi thay thế tụ hóa trong bộ nguồn xung, cần kiểm tra thông số ESR, dòng Ripple và tuổi thọ định mức để đảm bảo tụ đáp ứng điều kiện làm việc của mạch.

10. Kết luận

Tụ hóa CHONGX 47uF 35V 5x11mm là linh kiện điện tử có chức năng tích trữ điện tích, lọc nguồn và hỗ trợ ổn định điện áp trong các mạch điện một chiều.

Với điện dung 47uF, điện áp định mức 35VDC và kích thước 5x11mm, sản phẩm phù hợp với nhiều ứng dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các bo mạch điện tử.

Khi lựa chọn tụ hóa CHONGX 47uF 35V, cần kiểm tra chính xác điện dung, điện áp, kích thước, phân cực và các thông số làm việc để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
