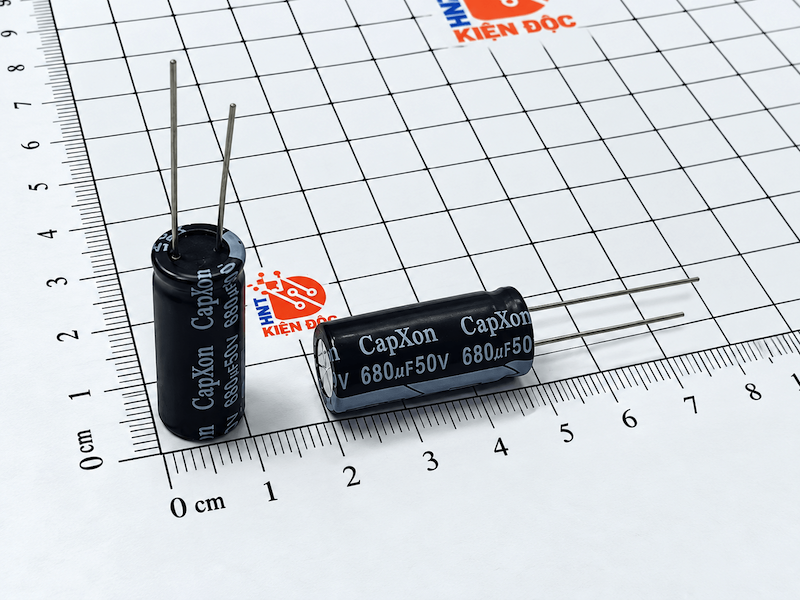

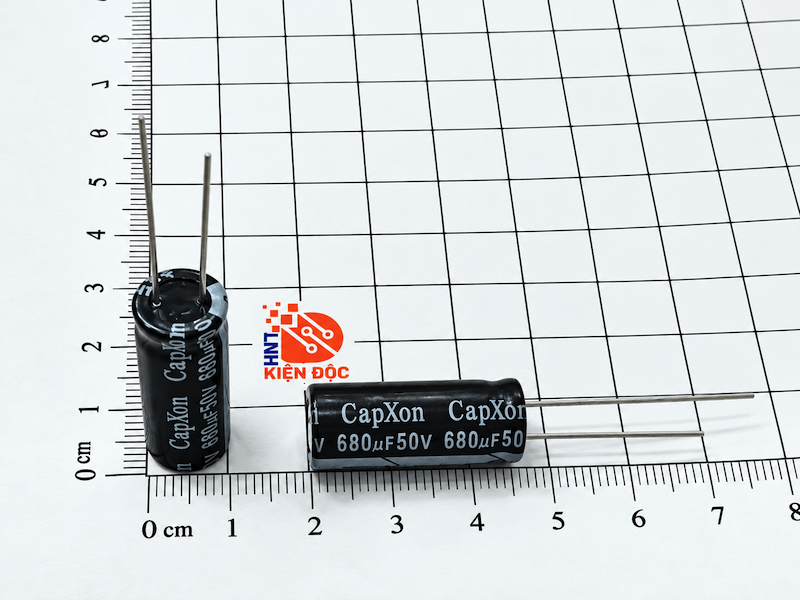

Tụ Hóa 680UF 50V 10x25mm

1. Giới thiệu chung về Tụ Hóa 680µF 50V 10x25mm

Tụ hóa 680µF 50V 10x25mm là linh kiện điện tử thụ động thuộc nhóm tụ điện điện phân nhôm (Aluminum Electrolytic Capacitor), được sử dụng phổ biến trong các mạch nguồn, thiết bị điện tử dân dụng và hệ thống điều khiển công nghiệp.

Sản phẩm có điện dung 680µF, điện áp làm việc định mức 50VDC và kích thước thân 10x25mm, trong đó đường kính thân tụ là 10mm và chiều cao thân tụ là 25mm.

Tụ có chức năng tích trữ điện tích, lọc nhiễu, giảm độ gợn điện áp và hỗ trợ ổn định nguồn điện một chiều. Nhờ điện dung tương đối lớn, linh kiện có thể cung cấp năng lượng bổ sung trong thời gian ngắn khi tải thay đổi.

Tụ hóa 680µF 50V 10x25mm được ứng dụng trong bộ nguồn AC-DC, mạch nguồn DC-DC, bộ khuếch đại âm thanh, mạch điều khiển động cơ và nhiều loại bo mạch điện tử khác.

2. Đặc điểm nổi bật của Tụ Hóa 680µF 50V 10x25mm

• Điện dung danh định: 680µF.
• Điện áp định mức: 50VDC.
• Kích thước thân: 10x25mm.
• Đường kính thân tụ: 10mm.
• Chiều cao thân tụ: 25mm.
• Loại tụ: Tụ điện phân nhôm.
• Cấu tạo có phân cực dương và âm.
• Có khả năng tích trữ điện tích.
• Hỗ trợ lọc nguồn và giảm độ gợn điện áp.
• Giúp ổn định điện áp DC.
• Phù hợp với nhiều loại mạch nguồn điện tử.
• Có thể sử dụng trong mạch âm thanh và điều khiển.
• Thiết kế hình trụ nhỏ gọn.
• Thuận tiện cho việc lắp đặt và thay thế.
• Thích hợp sử dụng trong sửa chữa bo mạch điện tử.

3. Cấu tạo của Tụ Hóa 680µF 50V 10x25mm

Tụ hóa 680µF 50V 10x25mm được cấu tạo từ các thành phần chính sau:

Lá nhôm cực dương: Được xử lý để hình thành lớp oxit nhôm, đóng vai trò điện môi trong cấu trúc tụ điện.

Lớp điện môi: Là lớp oxit nhôm rất mỏng, có khả năng cách điện và cho phép tụ đạt điện dung lớn trong kích thước tương đối nhỏ.

Chất điện phân: Tạo tiếp xúc điện với lớp điện môi và tham gia hình thành cấu trúc điện cực bên trong.

Lá nhôm cực âm: Kết hợp với chất điện phân tạo thành phần điện cực còn lại.

Giấy cách điện: Được bố trí giữa các lớp vật liệu nhằm giữ chất điện phân và hạn chế tiếp xúc trực tiếp giữa các điện cực.

Vỏ nhôm: Có dạng hình trụ, bảo vệ các thành phần bên trong khỏi tác động cơ học.

Lớp bọc cách điện: Bao quanh thân tụ, thường được in thông số điện dung, điện áp và ký hiệu cực âm.

Hai chân kết nối: Gồm chân dương (+) và chân âm (−), được sử dụng để kết nối tụ với bo mạch.

Trên thân tụ hóa thường có một dải màu hoặc ký hiệu để xác định cực âm, giúp người sử dụng lắp đặt đúng chiều.

4. Thông số kỹ thuật Tụ Hóa 680µF 50V 10x25mm

Thông số	Giá trị
Tên sản phẩm	Tụ Hóa 680µF 50V 10x25mm
Loại linh kiện	Tụ điện điện phân nhôm
Điện dung danh định	680µF
Điện áp định mức	50VDC
Đường kính thân	10mm
Chiều cao thân	25mm
Kích thước	10x25mm
Hình dạng	Hình trụ
Đặc tính phân cực	Có phân cực
Số chân	2 chân
Cực kết nối	Dương (+), âm (−)
Dung sai điện dung	Tùy nhà sản xuất, thường ±20%
Nhiệt độ hoạt động	Theo thông số nhà sản xuất
Điện trở ESR	Theo datasheet
Dòng điện gợn cho phép	Theo datasheet
Dòng điện rò	Theo datasheet
Tuổi thọ định mức	Theo datasheet
Vật liệu điện môi	Oxit nhôm
Kiểu lắp đặt	Chân cắm xuyên lỗ
Công nghệ lắp đặt	THT
Ứng dụng	Lọc nguồn, giảm nhiễu, ổn định điện áp

Lưu ý: Điện áp 50V là điện áp làm việc định mức tối đa của tụ, không phải điện áp đầu ra mà tụ tạo ra.

Để đảm bảo độ bền, nên lựa chọn tụ có điện áp định mức cao hơn điện áp hoạt động thực tế của mạch.

5. Kích thước và kiểu chân Tụ Hóa 680µF 50V 10x25mm

Tụ hóa 680µF 50V sử dụng kiểu thân hình trụ với kích thước 10x25mm, phù hợp với các bo mạch điện tử có không gian lắp đặt tương ứng.

Kích thước sản phẩm

Thông số	Kích thước
Đường kính thân tụ	10mm
Chiều cao thân tụ	25mm
Kích thước tổng thể thân	10x25mm
Số chân	2 chân
Kiểu chân	Chân cắm
Khoảng cách chân	Theo phiên bản nhà sản xuất
Kiểu lắp đặt	Xuyên lỗ THT

Đặc điểm kiểu chân

Tụ hóa 680µF 50V 10x25mm có hai chân kết nối:

Chân dương (+): Kết nối với điểm có điện thế cao hơn trong mạch theo đúng thiết kế.

Chân âm (−): Kết nối với điểm có điện thế thấp hơn trong mạch.

Thông thường, trên thân tụ có dải màu đánh dấu cực âm. Đối với tụ chân cắm mới chưa cắt chân, chân dương thường dài hơn chân âm.

Khi thay thế, cần kiểm tra vị trí cực tính được in trên bo mạch để tránh lắp ngược.

6. Nguyên lý hoạt động của Tụ Hóa 680µF 50V 10x25mm

Tụ hóa hoạt động dựa trên nguyên lý tích trữ điện tích trong điện trường giữa hai điện cực được ngăn cách bởi lớp điện môi.

Quá trình nạp điện

Khi tụ được kết nối đúng cực với nguồn điện một chiều, điện tích bắt đầu tích tụ trên các điện cực.

Điện áp trên tụ tăng dần theo đặc tính của mạch cho đến khi đạt trạng thái ổn định.

Điện lượng tích trữ được xác định theo công thức:

Q = C × U

Trong đó:

• Q: Điện lượng tích trữ.
• C: Điện dung của tụ.
• U: Điện áp trên hai cực tụ.

Quá trình phóng điện

Khi điện áp nguồn giảm hoặc tải cần năng lượng bổ sung, tụ có thể phóng điện qua mạch tải.

Nhờ đó, tụ hỗ trợ duy trì điện áp trong những khoảng thời gian ngắn.

Chức năng lọc nguồn

Trong bộ nguồn sau chỉnh lưu, điện áp DC thường có thành phần gợn sóng.

Tụ hóa được mắc song song với đường nguồn để tích điện khi điện áp tăng và phóng điện khi điện áp giảm.

Quá trình này giúp giảm độ gợn điện áp, hỗ trợ tạo nguồn DC ổn định hơn.

Chức năng giảm nhiễu

Tụ hóa có thể hỗ trợ giảm dao động điện áp và một phần nhiễu trên đường cấp nguồn.

Trong các mạch có tần số cao, hiệu quả lọc còn phụ thuộc vào điện trở ESR và điện cảm ký sinh ESL. Vì vậy, tụ hóa thường được kết hợp với tụ gốm để nâng cao khả năng lọc nhiễu.

7. Ứng dụng của Tụ Hóa 680µF 50V 10x25mm

Tụ hóa 680µF 50V 10x25mm được sử dụng trong nhiều loại mạch điện tử cần tích trữ điện tích và ổn định điện áp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn AC-DC.
• Bộ nguồn DC-DC.
• Mạch lọc nguồn sau chỉnh lưu.
• Bộ nguồn thiết bị điện tử.
• Mạch nguồn công nghiệp.
• Mạch điều khiển động cơ.
• Bộ điều khiển PWM.
• Mạch khuếch đại âm thanh.
• Thiết bị âm thanh dân dụng.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử gia dụng.
• Bộ nguồn màn hình.
• Thiết bị đo lường điện tử.
• Mạch cấp nguồn vi điều khiển.
• Mạch ổn định điện áp DC.
• Sửa chữa và thay thế tụ điện trên bo mạch.

8. Ưu điểm của Tụ Hóa 680µF 50V 10x25mm

Điện dung 680µF: Có khả năng tích trữ điện tích tương đối lớn, phù hợp với nhiều mạch lọc nguồn.

Điện áp định mức 50V: Đáp ứng nhu cầu sử dụng trong các hệ thống nguồn DC có điện áp phù hợp.

Kích thước 10x25mm: Thiết kế thân trụ nhỏ gọn, thuận tiện khi lắp đặt trên bo mạch điện tử.

Khả năng giảm gợn điện áp: Hỗ trợ làm phẳng điện áp sau chỉnh lưu.

Hỗ trợ ổn định nguồn: Cung cấp năng lượng trong thời gian ngắn khi tải thay đổi.

Dễ dàng lắp đặt: Kiểu chân cắm phổ biến giúp việc hàn và thay thế thuận tiện.

Ứng dụng đa dạng: Phù hợp với mạch nguồn, âm thanh, điều khiển và nhiều thiết bị điện tử khác.

9. Lưu ý khi sử dụng và thay thế Tụ Hóa 680µF 50V 10x25mm

Khi lựa chọn và thay thế tụ hóa 680µF 50V 10x25mm cần chú ý:

• Kiểm tra đúng điện dung 680µF.
• Kiểm tra điện áp định mức 50V.
• Xác nhận kích thước thân 10x25mm.
• Kiểm tra khoảng cách giữa hai chân.
• Xác định đúng cực dương và cực âm.
• Không đấu ngược cực tụ điện.
• Không sử dụng vượt quá điện áp định mức.
• Lựa chọn nhiệt độ hoạt động phù hợp.
• Kiểm tra ESR nếu sử dụng trong bộ nguồn xung.
• Kiểm tra dòng điện gợn cho phép.
• Ưu tiên tụ chịu nhiệt 105°C tại các vị trí nhiệt độ cao nếu đáp ứng yêu cầu thiết kế.
• Không thay tụ Low ESR bằng tụ có ESR cao nếu mạch yêu cầu đặc tính Low ESR.
• Kiểm tra hiện tượng phồng đầu tụ.
• Kiểm tra tình trạng rò rỉ chất điện phân.
• Kiểm tra điện dung khi nghi ngờ tụ suy giảm.
• Kiểm tra ESR bằng thiết bị chuyên dụng khi cần thiết.
• Không sử dụng tụ bị biến dạng hoặc hư hỏng.
• Xả điện an toàn trước khi tháo tụ khỏi bo mạch.
• Lựa chọn linh kiện thay thế có thông số tương thích.

Lưu ý quan trọng: Khi thay tụ hóa 680µF 50V 10x25mm, cần ưu tiên đúng điện dung, điện áp, kích thước, cực tính và đặc tính điện của tụ.

Có thể sử dụng tụ có điện áp định mức cao hơn 50V nếu kích thước, ESR, dòng điện gợn và các thông số liên quan đáp ứng yêu cầu của mạch.

10. Kết luận

Tụ hóa 680µF 50V 10x25mm là linh kiện điện tử quan trọng trong các mạch nguồn, có chức năng tích trữ điện tích, lọc nguồn, giảm độ gợn điện áp và hỗ trợ ổn định nguồn DC.

Với điện dung 680µF, điện áp định mức 50VDC và kích thước thân 10x25mm, sản phẩm phù hợp với nhiều ứng dụng trong thiết bị điện tử dân dụng, bộ nguồn công nghiệp, mạch âm thanh và hệ thống điều khiển.

Tụ hóa 680µF 50V 10x25mm có cấu tạo đơn giản, dễ lắp đặt và được sử dụng phổ biến trong quá trình sản xuất, bảo trì và sửa chữa bo mạch điện tử.

Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, cực tính, kích thước và đặc tính ESR để đảm bảo linh kiện hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
