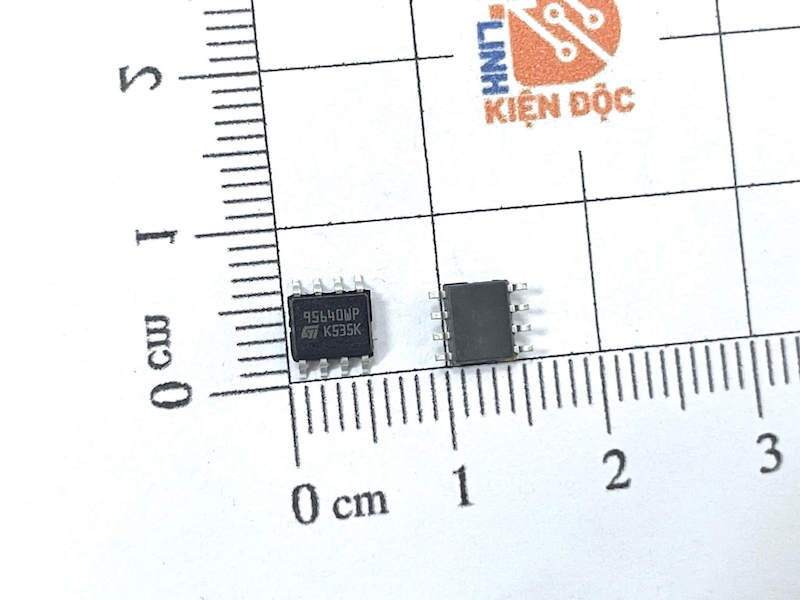

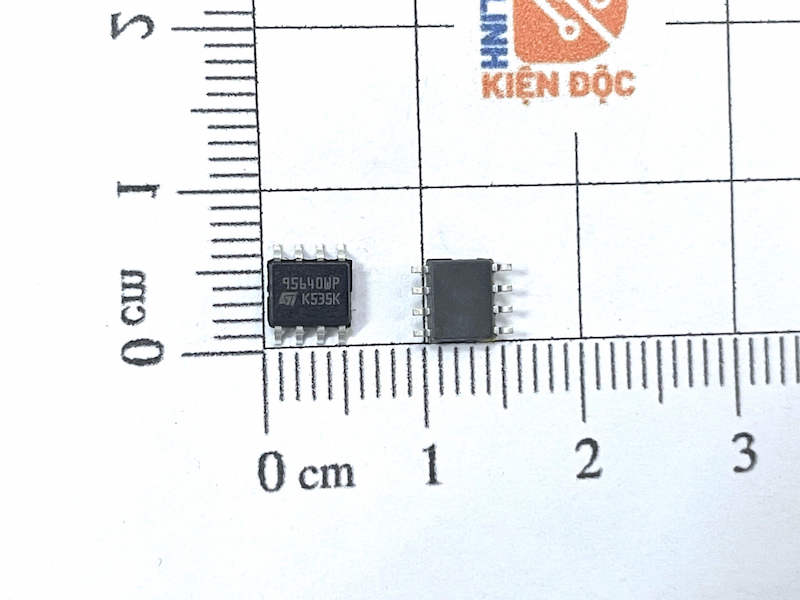

95640WP IC EEPROM SOP-8

1. Giới thiệu chung về IC EEPROM 95640WP

95640WP IC EEPROM SOP-8 là vi mạch bộ nhớ không mất dữ liệu (Electrically Erasable Programmable Read-Only Memory), được sử dụng để lưu trữ thông số cấu hình, dữ liệu hiệu chuẩn và các thông tin cần được duy trì ngay cả khi thiết bị ngắt nguồn điện.

IC 95640WP thuộc nhóm bộ nhớ EEPROM nối tiếp dòng 95640, có dung lượng 64Kbit (8KB), sử dụng giao tiếp SPI (Serial Peripheral Interface) để truyền và nhận dữ liệu với vi điều khiển hoặc bộ xử lý trung tâm.

Linh kiện sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

95640WP thường được sử dụng trong bo mạch điều khiển, thiết bị điện tử công nghiệp, hệ thống nhúng, thiết bị đo lường và các mạch cần lưu trữ dữ liệu lâu dài.

2. Đặc điểm nổi bật của IC EEPROM 95640WP

• Mã linh kiện: 95640WP.
• Loại linh kiện: IC nhớ EEPROM.
• Công nghệ bộ nhớ: EEPROM không mất dữ liệu.
• Dung lượng bộ nhớ: 64Kbit.
• Dung lượng tương đương: 8KB.
• Tổ chức bộ nhớ: 8192 × 8 bit.
• Giao tiếp dữ liệu: SPI.
• Hỗ trợ đọc và ghi dữ liệu bằng tín hiệu số.
• Dữ liệu được duy trì khi mất nguồn.
• Có chức năng bảo vệ ghi.
• Hỗ trợ đọc dữ liệu tuần tự.
• Có thể ghi dữ liệu theo trang.
• Kiểu đóng gói: SOP-8.
• Tổng số chân: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Phù hợp với các hệ thống điều khiển sử dụng vi điều khiển.

3. Cấu tạo của IC EEPROM 95640WP

IC 95640WP được chế tạo từ công nghệ bộ nhớ EEPROM, tích hợp các ô nhớ có khả năng lưu trữ dữ liệu bằng điện.

Các khối chức năng chính gồm:

Mảng ô nhớ EEPROM: Chứa các ô nhớ lưu trữ dữ liệu với tổng dung lượng 64Kbit.

Khối điều khiển SPI: Tiếp nhận lệnh và truyền dữ liệu giữa IC với vi điều khiển.

Bộ giải mã địa chỉ: Xác định vị trí bộ nhớ cần đọc hoặc ghi.

Khối điều khiển ghi: Thực hiện quá trình ghi dữ liệu vào các ô nhớ EEPROM.

Thanh ghi trạng thái: Lưu trữ các thông tin liên quan đến trạng thái hoạt động và bảo vệ ghi.

Khối bảo vệ dữ liệu: Hỗ trợ hạn chế việc ghi ngoài ý muốn vào các vùng bộ nhớ được bảo vệ.

Khối quản lý nguồn: Đảm bảo các hoạt động đọc, ghi và lưu trữ dữ liệu được thực hiện trong điều kiện nguồn phù hợp.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch PCB.

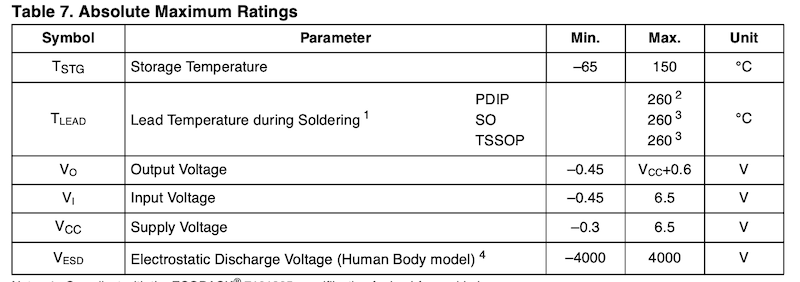

4. Thông số kỹ thuật IC EEPROM 95640WP

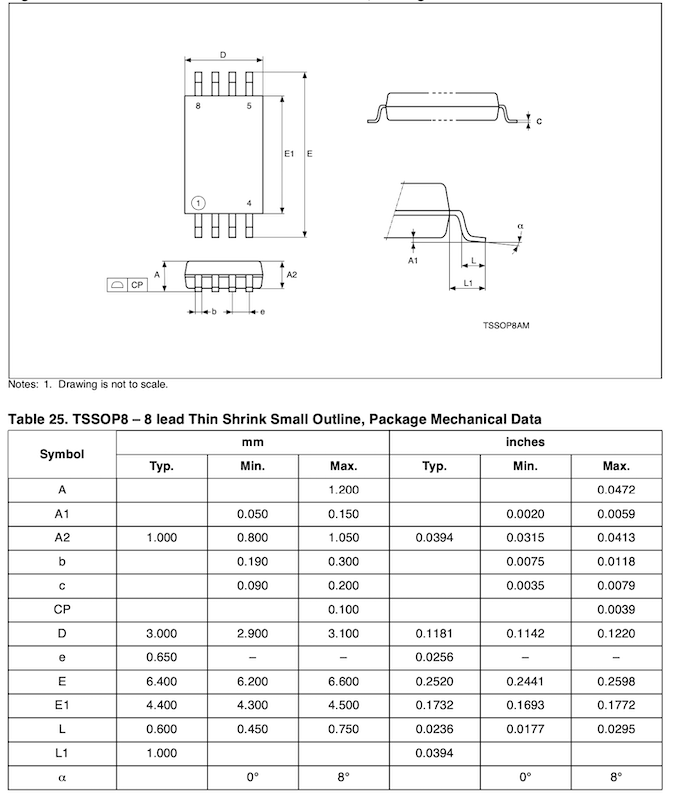

5. Kích thước và kiểu chân IC EEPROM 95640WP

Sơ đồ chân IC 95640WP

Đối với EEPROM SPI dòng 95640 có sơ đồ chân tiêu chuẩn, các chân thường được bố trí như sau:

Chân	Ký hiệu	Chức năng
1	S / CS	Chọn chip, mức thấp kích hoạt
2	Q / SO	Dữ liệu đầu ra SPI
3	W / WP	Bảo vệ ghi
4	VSS	Mass, GND
5	D / SI	Dữ liệu đầu vào SPI
6	C / SCK	Xung đồng hồ SPI
7	HOLD	Tạm dừng giao tiếp
8	VCC	Nguồn cấp

Cần đối chiếu sơ đồ chân theo datasheet của đúng phiên bản 95640WP trước khi lắp đặt hoặc thay thế.

6. Nguyên lý hoạt động của IC EEPROM 95640WP

IC 95640WP hoạt động dựa trên nguyên lý lưu trữ dữ liệu trong các ô nhớ EEPROM và truyền dữ liệu thông qua giao tiếp SPI.

Quá trình đọc dữ liệu

Vi điều khiển kích hoạt IC bằng tín hiệu chọn chip CS, sau đó truyền lệnh đọc và địa chỉ bộ nhớ qua đường dữ liệu đầu vào.

IC xác định vị trí ô nhớ và trả dữ liệu về vi điều khiển qua đường dữ liệu đầu ra.

Quá trình ghi dữ liệu

Trước khi ghi, vi điều khiển cần gửi lệnh cho phép ghi theo giao thức của EEPROM.

Sau đó, vi điều khiển truyền lệnh ghi, địa chỉ và dữ liệu cần lưu trữ.

IC thực hiện chu kỳ ghi nội bộ để cập nhật nội dung ô nhớ.

Quá trình lưu trữ dữ liệu

Dữ liệu được lưu trong các ô nhớ EEPROM và không bị mất khi nguồn điện bị ngắt trong điều kiện hoạt động bình thường.

Chức năng bảo vệ ghi

IC hỗ trợ các cơ chế bảo vệ nhằm hạn chế việc thay đổi dữ liệu ngoài ý muốn.

Các cơ chế này có thể bao gồm chân WP và các bit bảo vệ trong thanh ghi trạng thái.

Chức năng HOLD

Chân HOLD cho phép tạm dừng quá trình truyền dữ liệu SPI mà không cần kết thúc phiên giao tiếp hiện tại, khi đáp ứng điều kiện hoạt động quy định.

7. Ứng dụng của IC EEPROM 95640WP

IC 95640WP được sử dụng trong các thiết bị điện tử cần lưu trữ dữ liệu không mất khi ngắt nguồn.

Một số ứng dụng phổ biến gồm:

• Bo mạch điều khiển điện tử.
• Mạch lưu trữ thông số cấu hình.
• Mạch lưu dữ liệu hiệu chuẩn.
• Thiết bị đo lường điện tử.
• Hệ thống điều khiển công nghiệp.
• Mạch điều khiển vi xử lý.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển thiết bị gia dụng.
• Thiết bị giao tiếp số.
• Mạch lưu thông số hoạt động.
• Bo mạch điều khiển động cơ.
• Thiết bị tự động hóa.
• Hệ thống nhúng.
• Mạch lưu dữ liệu nhận dạng thiết bị.
• Sửa chữa bo mạch điện tử.
• Thay thế IC nhớ EEPROM SPI.

8. Ưu điểm của IC EEPROM 95640WP

Dung lượng 64Kbit: Phù hợp với việc lưu trữ thông số cấu hình, dữ liệu hiệu chuẩn và các thông tin điều khiển.

Không mất dữ liệu khi ngắt nguồn: Giúp thiết bị duy trì các thông số đã được lưu trữ.

Giao tiếp SPI: Thuận tiện cho việc kết nối với vi điều khiển và bộ xử lý.

Hỗ trợ đọc và ghi dữ liệu: Cho phép cập nhật nội dung bộ nhớ theo yêu cầu ứng dụng.

Chức năng bảo vệ ghi: Hỗ trợ hạn chế việc thay đổi dữ liệu ngoài ý muốn.

Kiểu đóng gói SOP-8: Giúp tiết kiệm diện tích bo mạch.

Ứng dụng đa dạng: Phù hợp với các thiết bị điều khiển, đo lường và hệ thống nhúng.

9. Lưu ý khi sử dụng và thay thế IC EEPROM 95640WP

Khi lựa chọn và thay thế IC 95640WP cần chú ý:

• Kiểm tra chính xác mã linh kiện 95640WP.
• Xác nhận đúng loại EEPROM SPI.
• Kiểm tra dung lượng bộ nhớ 64Kbit.
• Xác nhận kiểu đóng gói SOP-8.
• Kiểm tra vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn VCC.
• Không cấp điện áp vượt quá giới hạn cho phép.
• Kiểm tra các đường tín hiệu CS, SCK, SI và SO.
• Kiểm tra trạng thái chân WP và HOLD.
• Đảm bảo tần số SPI nằm trong giới hạn hoạt động.
• Kiểm tra chức năng bảo vệ ghi.
• Sao lưu dữ liệu IC cũ trước khi thay thế nếu còn đọc được.
• Nạp lại dữ liệu phù hợp cho IC mới khi ứng dụng yêu cầu.
• Không thay trực tiếp bằng EEPROM có dung lượng hoặc giao thức khác.
• Kiểm tra tình trạng chập nguồn và lỗi đường truyền SPI.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: IC EEPROM mới thường không chứa dữ liệu cấu hình cần thiết cho thiết bị. Khi sửa chữa, việc thay IC đúng mã nhưng chưa nạp dữ liệu có thể khiến bo mạch không hoạt động đúng chức năng.

10. Kết luận

95640WP IC EEPROM SOP-8 là vi mạch bộ nhớ không mất dữ liệu, có dung lượng 64Kbit tương đương 8KB và sử dụng giao tiếp SPI.

Với khả năng lưu trữ thông số cấu hình, dữ liệu hiệu chuẩn và thông tin điều khiển, 95640WP phù hợp với nhiều thiết bị điện tử dân dụng và công nghiệp.

Sản phẩm sử dụng kiểu đóng gói SOP-8 nhỏ gọn, thuận tiện cho việc lắp đặt và thay thế trên bo mạch SMD.

Khi lựa chọn 95640WP, cần kiểm tra đúng mã linh kiện, dung lượng bộ nhớ, điện áp hoạt động, sơ đồ chân và dữ liệu cần lưu trữ để đảm bảo khả năng tương thích và vận hành ổn định.
