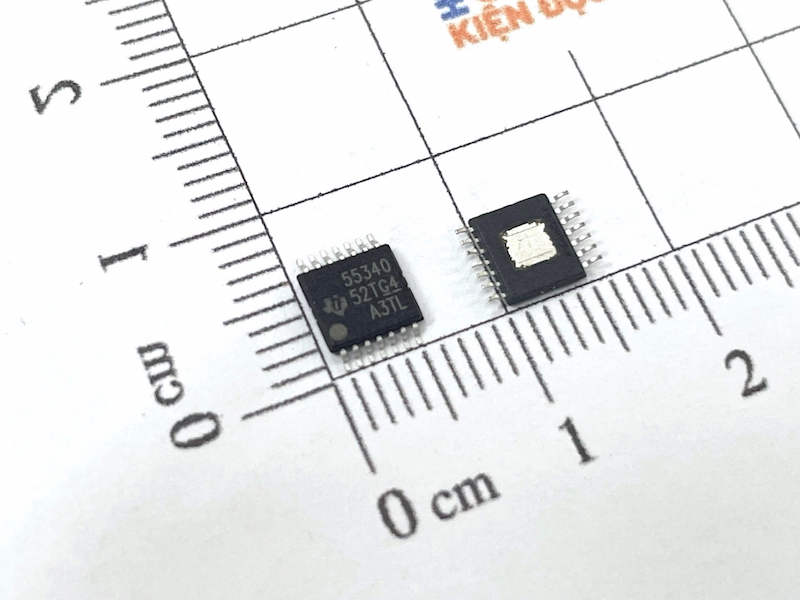

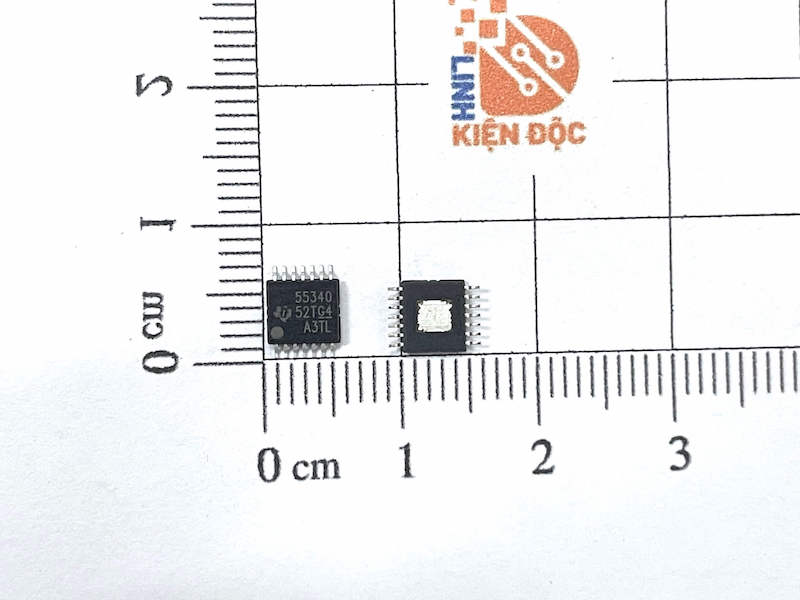

TPS55340PWPR kí hiệu 55340 IC chuyển mạch TSSOP-14

1. Giới thiệu chung về IC TPS55340PWPR

TPS55340PWPR ký hiệu 55340 TSSOP-14 là vi mạch chuyển đổi nguồn DC-DC của Texas Instruments, được thiết kế để sử dụng trong các bộ nguồn tăng áp, bộ chuyển đổi SEPIC và các mạch nguồn chuyển mạch.

IC TPS55340 tích hợp MOSFET công suất kênh N bên trong, giúp giảm số lượng linh kiện ngoại vi và hỗ trợ thiết kế bộ nguồn có hiệu suất cao.

Linh kiện có dải điện áp đầu vào hoạt động từ 2,9V đến 32V, tích hợp công tắc công suất với giới hạn dòng đỉnh danh định 5A và sử dụng kiểu đóng gói HTSSOP-14 PowerPAD, thường được gọi là TSSOP-14.

TPS55340PWPR phù hợp với các ứng dụng cần tạo điện áp đầu ra cao hơn điện áp đầu vào, cấp nguồn cho thiết bị điện tử, hệ thống điều khiển công nghiệp và các mạch chuyển đổi năng lượng DC.

2. Đặc điểm nổi bật của IC TPS55340PWPR

• Mã linh kiện: TPS55340PWPR.
• Nhà sản xuất: Texas Instruments.
• Ký hiệu nhận dạng: 55340.
• Loại linh kiện: IC chuyển đổi nguồn DC-DC.
• Chức năng chính: Chuyển đổi nguồn tăng áp Boost.
• Hỗ trợ cấu hình SEPIC.
• Điện áp đầu vào hoạt động: 2,9V – 32V.
• Tích hợp MOSFET công suất bên trong.
• Giới hạn dòng đỉnh công tắc danh định: 5A.
• Điều khiển chuyển mạch bằng PWM.
• Tần số chuyển mạch có thể điều chỉnh.
• Có chức năng khởi động mềm.
• Có chân bật/tắt nguồn.
• Hỗ trợ bảo vệ quá dòng và quá nhiệt.
• Kiểu đóng gói: HTSSOP-14 PowerPAD.
• Tổng số chân: 14 chân.
• Công nghệ lắp đặt: SMD/SMT.

3. Cấu tạo của IC TPS55340PWPR

TPS55340PWPR được tích hợp nhiều khối chức năng phục vụ quá trình điều khiển nguồn chuyển mạch.

Khối MOSFET công suất: Thực hiện đóng cắt dòng điện qua cuộn cảm trong quá trình chuyển đổi năng lượng.

Khối điều khiển PWM: Điều chỉnh thời gian đóng và ngắt của MOSFET để kiểm soát điện áp đầu ra.

Khối tạo dao động: Tạo tín hiệu định thời cho quá trình chuyển mạch.

Khối khuếch đại sai số: So sánh tín hiệu phản hồi với điện áp tham chiếu nội để điều chỉnh hoạt động của bộ nguồn.

Khối cảm biến dòng điện: Theo dõi dòng điện qua công tắc công suất để hỗ trợ điều khiển và bảo vệ.

Khối khởi động mềm: Hạn chế sự tăng đột ngột của dòng điện trong quá trình khởi động.

Khối điều khiển Enable: Cho phép bật hoặc tắt hoạt động của IC.

Khối bảo vệ: Hỗ trợ bảo vệ khi xuất hiện các điều kiện bất thường như quá dòng hoặc quá nhiệt.

Vỏ HTSSOP-14 PowerPAD: Bảo vệ chip bán dẫn và có vùng tản nhiệt phía dưới để truyền nhiệt đến PCB.

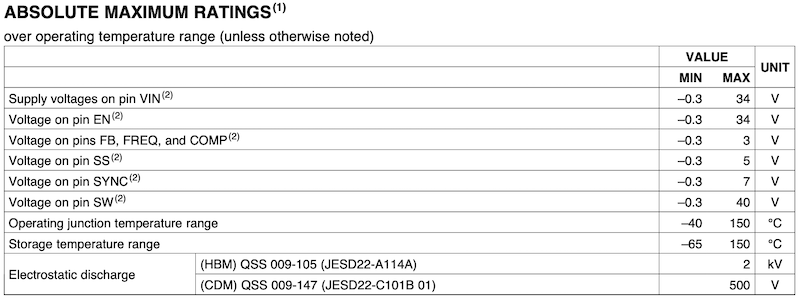

4. Thông số kỹ thuật IC TPS55340PWPR

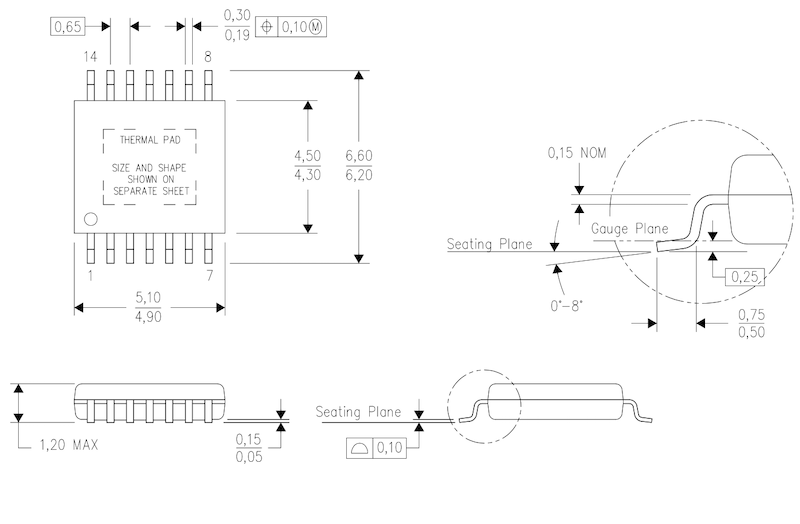

5. Kích thước và kiểu chân IC TPS55340PWPR

Các chân chức năng

TPS55340 có các nhóm chân phục vụ những chức năng chính:

Nhóm chân	Chức năng
VIN	Cấp nguồn đầu vào
SW	Nút chuyển mạch công suất
EN	Điều khiển bật/tắt
FB	Nhận tín hiệu phản hồi điện áp
COMP	Bù vòng điều khiển
SS	Thiết lập khởi động mềm
FREQ	Điều chỉnh tần số chuyển mạch
AGND / PGND	Mass tín hiệu và mass công suất
PowerPAD	Hỗ trợ tản nhiệt và kết nối theo thiết kế

Lưu ý: Cần sử dụng sơ đồ chân chính thức của TPS55340PWPR để xác định số chân tương ứng với từng chức năng. Không được mặc định sơ đồ chân của các IC TSSOP-14 khác.

6. Nguyên lý hoạt động của IC TPS55340PWPR

TPS55340PWPR hoạt động dựa trên nguyên lý chuyển đổi năng lượng bằng cuộn cảm và MOSFET đóng cắt.

Giai đoạn tích trữ năng lượng

Khi MOSFET bên trong IC dẫn điện, dòng điện chạy qua cuộn cảm và năng lượng được tích trữ trong từ trường.

Giai đoạn truyền năng lượng

Khi MOSFET ngắt, năng lượng tích trữ trong cuộn cảm được truyền qua diode đến tụ lọc và tải.

Trong cấu hình Boost, quá trình này tạo ra điện áp đầu ra cao hơn điện áp đầu vào.

Giai đoạn điều chỉnh điện áp

Điện áp đầu ra được đưa về chân FB thông qua mạch chia điện áp bằng điện trở.

Bộ điều khiển bên trong IC so sánh tín hiệu phản hồi với điện áp tham chiếu để điều chỉnh độ rộng xung PWM.

Nhờ đó, điện áp đầu ra được duy trì gần giá trị thiết kế khi điện áp đầu vào hoặc tải thay đổi trong phạm vi cho phép.

Hoạt động khởi động mềm

Khi bộ nguồn được kích hoạt, chức năng Soft-Start giúp điện áp đầu ra tăng dần, hạn chế dòng khởi động đột ngột.

Hoạt động bảo vệ

Khi dòng điện qua công tắc vượt ngưỡng giới hạn hoặc nhiệt độ IC tăng quá mức cho phép, mạch bảo vệ có thể can thiệp để hạn chế hư hỏng.

7. Ứng dụng của IC TPS55340PWPR

TPS55340PWPR được sử dụng trong các mạch nguồn cần tăng áp hoặc chuyển đổi điện áp DC.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn DC-DC tăng áp.
• Mạch nguồn Boost Converter.
• Bộ chuyển đổi nguồn SEPIC.
• Mạch cấp nguồn thiết bị điện tử.
• Bộ nguồn thiết bị công nghiệp.
• Mạch nguồn điều khiển.
• Thiết bị đo lường điện tử.
• Mạch cấp nguồn cảm biến.
• Thiết bị điện tử sử dụng nguồn pin.
• Mạch cấp nguồn màn hình.
• Bộ nguồn thiết bị tự động hóa.
• Hệ thống điều khiển nhúng.
• Mạch chuyển đổi điện áp DC.
• Bo mạch nguồn công suất nhỏ và trung bình.
• Sửa chữa bộ nguồn chuyển mạch.
• Thay thế IC nguồn TPS55340 tương thích.

8. Ưu điểm của IC TPS55340PWPR

Dải điện áp đầu vào rộng: Hoạt động với điện áp từ 2,9V đến 32V, phù hợp với nhiều nguồn DC.

Tích hợp MOSFET công suất: Giúp giảm số lượng linh kiện và đơn giản hóa thiết kế mạch.

Hỗ trợ tăng áp Boost: Cho phép tạo điện áp đầu ra cao hơn điện áp đầu vào.

Hỗ trợ cấu hình SEPIC: Tăng tính linh hoạt trong thiết kế bộ nguồn.

Tần số chuyển mạch điều chỉnh được: Cho phép lựa chọn cuộn cảm và các linh kiện ngoại vi phù hợp.

Có chức năng khởi động mềm: Hỗ trợ giảm dòng khởi động.

Tích hợp các chức năng bảo vệ: Giúp cải thiện độ an toàn và độ tin cậy của bộ nguồn.

Vỏ PowerPAD: Hỗ trợ truyền nhiệt từ IC xuống bo mạch PCB.

9. Lưu ý khi sử dụng và thay thế IC TPS55340PWPR

Khi lựa chọn và thay thế TPS55340PWPR cần chú ý:

• Kiểm tra chính xác mã TPS55340PWPR.
• Xác nhận ký hiệu 55340 trên thân IC.
• Kiểm tra đúng chức năng nguồn DC-DC tăng áp.
• Đối chiếu điện áp đầu vào 2,9V – 32V.
• Kiểm tra điện áp đầu ra theo thiết kế mạch.
• Không nhầm giới hạn dòng công tắc 5A với dòng đầu ra.
• Xác nhận kiểu đóng gói HTSSOP-14 PowerPAD.
• Kiểm tra đúng vị trí chân số 1.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra cuộn cảm và diode chỉnh lưu.
• Kiểm tra tụ lọc đầu vào và đầu ra.
• Kiểm tra điện trở chia áp phản hồi.
• Kiểm tra linh kiện bù vòng điều khiển.
• Đảm bảo đường mạch công suất đủ khả năng chịu dòng.
• Thiết kế và hàn vùng PowerPAD đúng kỹ thuật.
• Kiểm tra tình trạng chập tại chân SW.
• Không thay bằng IC nguồn khác khi chưa xác nhận tương thích.
• Sử dụng thiết bị hàn phù hợp với linh kiện SMD chân nhỏ.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: TPS55340PWPR không phải IC ổn áp tuyến tính và cũng không phải IC hạ áp Buck thông thường. Đây là IC nguồn chuyển mạch có công tắc công suất tích hợp, được sử dụng chủ yếu trong các cấu hình Boost và SEPIC.

10. Kết luận

TPS55340PWPR ký hiệu 55340 IC chuyển mạch TSSOP-14 là vi mạch chuyển đổi nguồn DC-DC của Texas Instruments, có chức năng tăng áp Boost và hỗ trợ cấu hình SEPIC.

Với dải điện áp đầu vào 2,9V đến 32V, công tắc MOSFET tích hợp có giới hạn dòng đỉnh danh định 5A và kiểu đóng gói HTSSOP-14 PowerPAD, TPS55340PWPR phù hợp với nhiều ứng dụng chuyển đổi nguồn điện tử.

IC được sử dụng trong các bộ nguồn DC-DC, thiết bị đo lường, hệ thống điều khiển và bo mạch điện tử công nghiệp.

Khi lựa chọn TPS55340PWPR, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, điện áp hoạt động, mạch phản hồi, linh kiện ngoại vi và điều kiện tản nhiệt để đảm bảo khả năng tương thích và vận hành ổn định.
