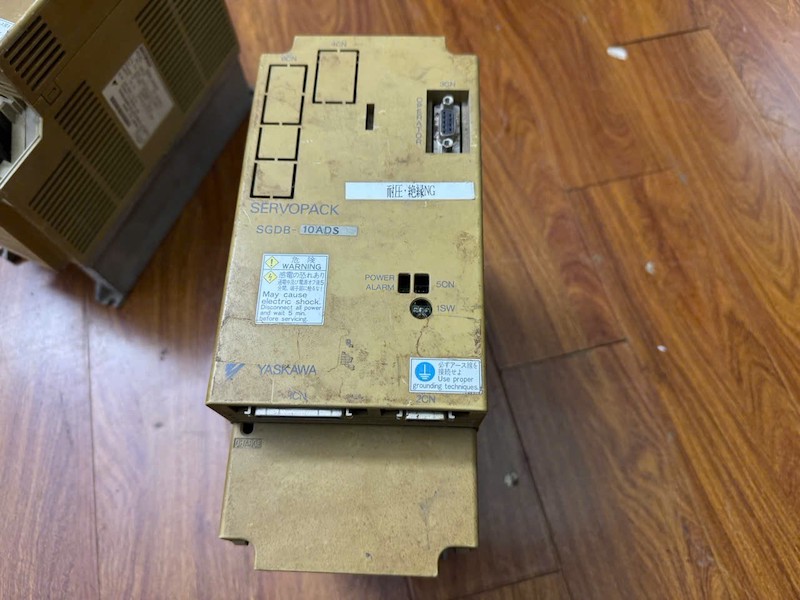

Bộ điều khiển servo driver Yaskawa SGDB‑10ADS

Bộ điều khiển servo driver Yaskawa SGDB‑10ADS - Ảnh 2

Bộ điều khiển servo driver Yaskawa SGDB‑10ADS - Ảnh 3

Bộ điều khiển servo driver Yaskawa SGDB‑10ADS

Mã sản phẩm : SGDB‑10ADS

Hãng sản xuất : Yaskawa

Công suất : 1kW

Loại thiết bị: Servo drive

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

SGDB‑10ADS là bộ điều khiển servo (servo drive) loại AC, công suất 1 kW (~1.14 hp), dùng điện 3 pha 200–230 VAC, thuộc dòng Sigma I của Yaskawa.
Đây là phiên bản hỗ trợ điều khiển moment/tốc độ/vị trí, sử dụng tốt cùng motor Sigma để đáp ứng yêu cầu tự động hóa công nghiệp phổ thông.

2. Thông số kỹ thuật

Thông số	Giá trị
Công suất cung cấp	1 kW (~1.14 hp)
Điện áp đầu vào	3 pha 200–230 VAC, 50/60 Hz
Dòng ra định mức	~8 A
Dòng vào tối đa	~8 A
Chế độ điều khiển	Torque / Speed / Position
Encoder tương thích	Với các motor Sigma (SGMS)
Tần số đầu ra PWM	±200 Hz – 200 Hz
Bảo vệ tích hợp	Quá dòng, quá áp, quá nhiệt
Kích thước	Cao 250 mm × Sâu 225 mm × Rộng 110 mm
Trọng lượng	Khoảng 1,5–2 kg

3. Cấu tạo chính

Khối chỉnh lưu & biến tần (IGBT): chuyển đổi nguồn AC sang DC bus và tạo sóng sin PWM điều khiển motor.
Mạch xử lý điều khiển (DSP): thực hiện điều khiển vòng kín theo moment/tốc độ/vị trí.
Cổng giao tiếp và I/O: hỗ trợ tín hiệu nguồn, encoder, tín hiệu điều khiển, phanh động lực.
Mạch bảo vệ: giám sát các lỗi điện áp, dòng điện, nhiệt độ và phát hiện lỗi motor.
IC phanh động lực nội bộ: hỗ trợ giảm tốc nhanh và an toàn.

4. Nguyên lý hoạt động

Servo drive nhận nguồn AC, chỉnh lưu thành DC bus.
Khối IGBT tạo sóng PWM cho motor dựa trên tín hiệu điều khiển từ PLC hoặc bộ điều khiển trung tâm.
Phản hồi từ encoder được so sánh với tín hiệu mục tiêu, DSP tính toán và điều chỉnh PWM.
Phanh động lực giải phóng năng lượng khi giảm tốc.
Cơ chế bảo vệ tự động ngắt hệ thống khi phát hiện lỗi (quá dòng, quá áp, quá nhiệt…).

5. Ứng dụng thực tế

Hệ thống tự động hóa công nghiệp như máy cắt, máy khắc, máy đóng gói, robot pick-and-place…
Dùng kết hợp với Sigma I motors trong các ứng dụng kiểm soát vị trí hoặc tốc độ chính xác vừa phải.
Thường thấy trong các hệ thống yêu cầu thay thế drive nhỏ gọn, hiệu suất ổn định với bảo trì dễ dàng.
