1. Giới thiệu chung về IC DDA010 DIP-8

DDA010 IC dao động DIP-8 là linh kiện mạch tích hợp được sử dụng trong các bo mạch điện tử có chức năng tạo dao động và điều khiển hoạt động của mạch nguồn.

Sản phẩm có mã linh kiện DDA010, sử dụng kiểu đóng gói DIP-8, gồm 8 chân kết nối bố trí thành hai hàng song song. Thiết kế này phù hợp với công nghệ lắp đặt xuyên lỗ trên bo mạch PCB, thuận tiện cho việc sửa chữa và thay thế.

Trong các mạch nguồn điện tử, IC dao động đóng vai trò tạo tín hiệu có tần số xác định để phối hợp với các khối điều khiển và linh kiện công suất. Tín hiệu dao động có thể được sử dụng để điều khiển quá trình đóng cắt, đồng bộ hoạt động hoặc thiết lập chu kỳ làm việc của mạch.

IC DDA010 thường được tìm kiếm phục vụ nhu cầu sửa chữa các bo mạch nguồn và thiết bị điện tử sử dụng đúng mã linh kiện này.

Do chưa có đủ thông số kỹ thuật được xác minh của DDA010, chức năng điều khiển cụ thể và các thông số điện cần được đối chiếu với tài liệu của nhà sản xuất trước khi sử dụng.







2. Đặc điểm nổi bật của IC DDA010

• Mã linh kiện: DDA010.
• Loại linh kiện: IC dao động, theo tên sản phẩm.
• Chức năng sử dụng: Tạo và xử lý tín hiệu dao động theo thiết kế mạch.
• Kiểu đóng gói: DIP-8.
• Tổng số chân: 8 chân.
• Chân kết nối bố trí thành hai hàng.
• Kiểu lắp đặt: Xuyên lỗ (THT).
• Phù hợp với các bo mạch sử dụng đúng mã DDA010.
• Có thể sử dụng để thay thế linh kiện cùng mã khi sửa chữa.
• Thiết kế thuận tiện cho việc kiểm tra và hàn lắp.
• Cần xác nhận thông số nguồn cấp và tần số hoạt động theo tài liệu kỹ thuật.

3. Cấu tạo của IC DDA010

IC DDA010 có cấu tạo cơ bản của một vi mạch bán dẫn, bao gồm các thành phần chính:

Chip bán dẫn: Chứa các phần tử điện tử tích hợp thực hiện chức năng xử lý và tạo tín hiệu theo thiết kế của IC.

Khối tạo dao động: Đối với các IC dao động, đây là khối tạo tín hiệu tuần hoàn phục vụ hoạt động của mạch. Cấu trúc cụ thể của DDA010 cần được xác nhận bằng sơ đồ khối chính thức.

Khối điều khiển: Trong các ứng dụng có chức năng điều khiển, khối này phối hợp tín hiệu dao động với các điều kiện làm việc của mạch.

Hệ thống kết nối nội bộ: Liên kết chip bán dẫn với các chân kết nối bên ngoài.

Vỏ bảo vệ DIP-8: Bảo vệ chip và các kết nối bên trong khỏi tác động cơ học.

Hệ thống 8 chân kim loại: Cho phép IC kết nối với nguồn điện, tín hiệu và các linh kiện ngoại vi trên bo mạch.

Các khối chức năng nêu trên mô tả nguyên lý chung của nhóm IC dao động, không thay thế cho sơ đồ cấu tạo chính xác của DDA010.

4. Thông số kỹ thuật IC DDA010 DIP-8

Thông số	Giá trị
Mã sản phẩm	DDA010
Loại linh kiện	IC dao động
Chức năng	Tạo dao động theo thiết kế mạch
Kiểu đóng gói	DIP-8
Số chân	8 chân
Bố trí chân	Hai hàng song song
Kiểu lắp đặt	Xuyên lỗ THT
Điện áp nguồn cấp	Cần xác nhận theo datasheet
Tần số dao động	Cần xác nhận theo datasheet
Dòng điện tiêu thụ	Cần xác nhận theo datasheet
Kiểu tín hiệu đầu ra	Cần xác nhận theo datasheet
Nhiệt độ hoạt động	Cần xác nhận theo datasheet
Sơ đồ chân	Cần xác nhận theo datasheet
Ứng dụng	Sửa chữa mạch sử dụng DDA010

Lưu ý: Không nên mặc định DDA010 có điện áp nguồn, tần số dao động, cấu trúc PWM hoặc sơ đồ chân giống các IC nguồn DIP-8 thông dụng khác.

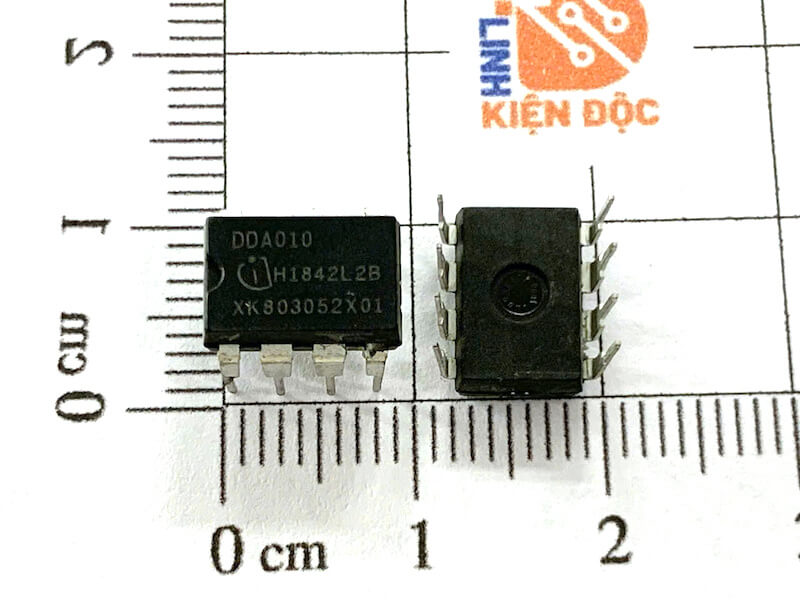

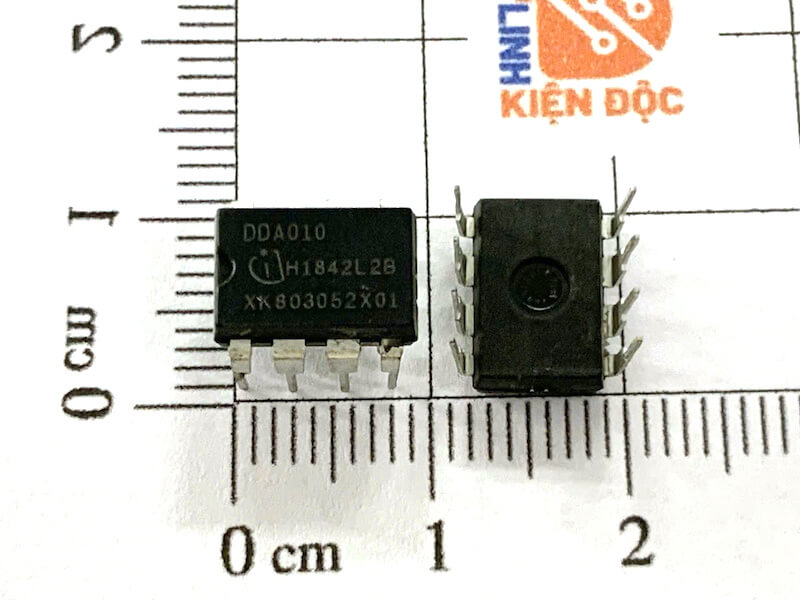

5. Kích thước và kiểu chân IC DDA010

IC DDA010 sử dụng kiểu đóng gói DIP-8, còn gọi là Dual In-line Package.

Đặc điểm bên ngoài:

• Tổng số chân: 8 chân.
• Số chân mỗi bên: 4 chân.
• Chân bố trí thành hai hàng song song.
• Khoảng cách giữa hai chân liên tiếp cùng hàng thường là 2,54mm.
• Thân IC hình chữ nhật.
• Có dấu khuyết hoặc chấm để nhận biết hướng chân số 1.
• Sử dụng công nghệ hàn xuyên lỗ.

Kiểu đóng gói DIP-8 được sử dụng phổ biến trong các bo mạch nguồn và mạch điều khiển điện tử.

Khi thay thế IC DDA010, cần kiểm tra chiều dài, chiều rộng thân, khoảng cách hai hàng chân và hướng lắp đặt.

Đặc biệt, không được xác định chức năng từng chân chỉ dựa vào kiểu vỏ DIP-8, vì nhiều IC có cùng số chân nhưng sơ đồ kết nối hoàn toàn khác nhau.

6. Nguyên lý hoạt động của IC DDA010

Về nguyên lý chung, IC dao động tạo ra tín hiệu điện có tính chu kỳ để phục vụ hoạt động của mạch điện tử.

Khi được cấp nguồn phù hợp, mạch tạo dao động bên trong IC có thể tạo tín hiệu tuần hoàn với tần số được xác định bởi cấu trúc nội hoặc các linh kiện ngoại vi.

Tùy theo thiết kế, tín hiệu này có thể được sử dụng để:

• Thiết lập chu kỳ hoạt động của mạch.
• Đồng bộ quá trình xử lý tín hiệu.
• Điều khiển hoạt động đóng cắt của tầng công suất.
• Tạo xung phục vụ mạch điều khiển.
• Phối hợp với các mạch phản hồi hoặc bảo vệ.

Trong mạch nguồn xung, tín hiệu điều khiển đóng cắt thường được đưa đến transistor công suất hoặc tầng driver để điều chỉnh quá trình truyền năng lượng.

Tuy nhiên, chưa thể khẳng định DDA010 trực tiếp điều khiển transistor công suất, có tích hợp PWM hay sử dụng linh kiện định thời bên ngoài khi chưa xác minh datasheet.

Do đó, nguyên lý hoạt động cụ thể cần được xác định từ sơ đồ mạch của thiết bị hoặc tài liệu kỹ thuật chính thức.

7. Ứng dụng của IC DDA010 DIP-8

IC DDA010 được sử dụng để sửa chữa và thay thế trên các bo mạch điện tử có thiết kế sử dụng đúng mã linh kiện này.

Một số nhu cầu ứng dụng gồm:

• Sửa chữa bo mạch điện tử.
• Thay thế IC DDA010 bị hư hỏng.
• Bảo trì mạch tạo dao động.
• Kiểm tra mạch điều khiển nguồn.
• Sửa chữa thiết bị điện tử sử dụng DDA010.
• Khôi phục hoạt động của bo mạch có IC cùng mã.
• Dự phòng linh kiện cho thiết bị đang vận hành.
• Nghiên cứu và kiểm tra mạch điện tử.

Nếu DDA010 được sử dụng trong bộ nguồn xung, cần xác nhận vị trí và chức năng của IC trên sơ đồ trước khi tiến hành thay thế.

8. Ưu điểm của IC DDA010

Thiết kế dạng DIP-8: Có 8 chân kết nối, thuận tiện cho việc hàn lắp trên bo mạch xuyên lỗ.

Phù hợp với sửa chữa linh kiện: Có thể sử dụng thay thế IC cùng mã trong thiết bị có thiết kế tương ứng.

Dễ nhận dạng kiểu chân: Hai hàng chân song song giúp thuận tiện khi kiểm tra vị trí và hướng lắp đặt.

Thuận tiện trong bảo trì: Cho phép kỹ thuật viên kiểm tra các chân nguồn, chân tín hiệu và linh kiện ngoại vi theo sơ đồ mạch.

Ứng dụng theo thiết kế chuyên dụng: Phù hợp với các thiết bị sử dụng đúng chức năng và thông số của DDA010.

9. Lưu ý khi sử dụng và thay thế IC DDA010

Khi lựa chọn và thay thế IC DDA010 cần chú ý:

• Kiểm tra chính xác mã linh kiện DDA010.
• Xác nhận đúng kiểu đóng gói DIP-8.
• Xác định vị trí chân số 1 trước khi lắp đặt.
• Kiểm tra điện áp cấp nguồn của mạch.
• Không cấp điện áp khi chưa xác định đúng chân nguồn.
• Đối chiếu sơ đồ chân với bo mạch gốc.
• Kiểm tra các điện trở, tụ điện và diode ngoại vi.
• Kiểm tra transistor công suất nếu IC nằm trong mạch nguồn xung.
• Kiểm tra tình trạng chập mạch trước khi thay mới.
• Không thay bằng IC DIP-8 khác chỉ vì có cùng kiểu chân.
• Sử dụng thiết bị hàn phù hợp để tránh làm hỏng chân linh kiện.
• Kiểm tra kỹ các mối hàn sau khi lắp đặt.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Đối với bo mạch nguồn điện lưới, cần ngắt nguồn hoàn toàn và xác nhận các tụ điện cao áp đã được xả an toàn trước khi sửa chữa.

Nếu IC DDA010 cũ bị hư hỏng, cần kiểm tra nguyên nhân gây lỗi trước khi thay thế để hạn chế tình trạng hư hỏng lặp lại.

10. Kết luận

DDA010 IC dao động DIP-8 là linh kiện mạch tích hợp 8 chân được sử dụng trong các bo mạch điện tử có thiết kế tương ứng với mã DDA010.

Với kiểu đóng gói DIP-8, sản phẩm phù hợp cho nhu cầu sửa chữa, bảo trì và thay thế linh kiện trên các thiết bị điện tử.

Khi lựa chọn IC DDA010, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, điện áp cấp nguồn, chức năng điều khiển và các linh kiện ngoại vi để đảm bảo khả năng tương thích.

Việc đối chiếu tài liệu kỹ thuật của đúng mã IC là cần thiết trước khi lắp đặt và cấp nguồn cho thiết bị.
