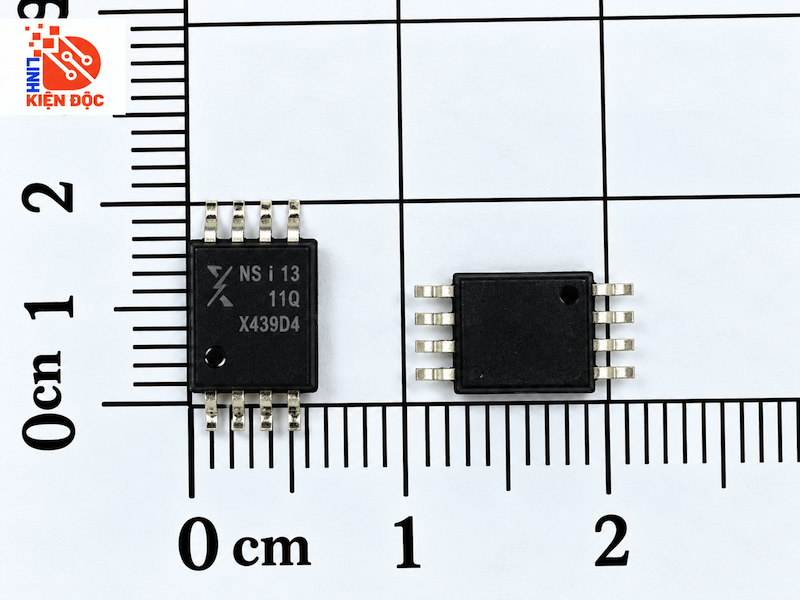

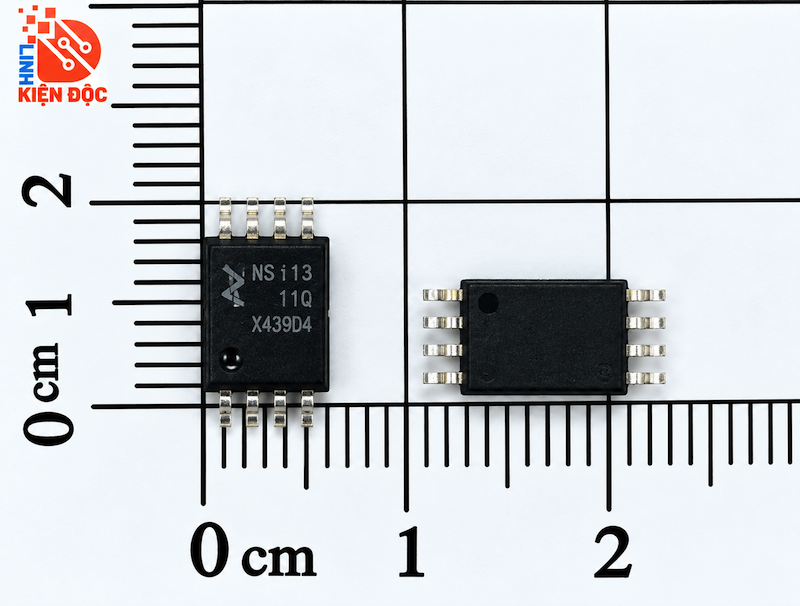

NSI1311D IC Opto SOP-8

1. Giới thiệu chung về IC NSI1311D SOP-8

NSI1311D IC Opto SOP-8 là vi mạch cách ly tín hiệu được sử dụng trong các hệ thống điện tử công suất, mạch đo lường, bộ điều khiển động cơ và thiết bị công nghiệp yêu cầu cách ly điện giữa hai phần mạch.

NSI1311D thuộc nhóm IC khuếch đại cách ly tín hiệu analog (Isolated Amplifier), có chức năng truyền tín hiệu đo lường qua hàng rào cách ly điện, giúp hạn chế ảnh hưởng của chênh lệch điện thế và nhiễu giữa mạch công suất với mạch điều khiển.

Sản phẩm thường được gọi là IC Opto trong lĩnh vực linh kiện điện tử. Tuy nhiên, cần phân biệt NSI1311D với optocoupler truyền thống sử dụng LED và phần tử thu quang. NSI1311D thuộc nhóm vi mạch khuếch đại cách ly, không nên mặc định có cấu trúc truyền tín hiệu bằng ánh sáng.

IC sử dụng kiểu đóng gói SOP-8, gồm 8 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD.

NSI1311D được ứng dụng trong các mạch đo dòng điện, giám sát tín hiệu analog và hệ thống điều khiển công suất có yêu cầu cách ly an toàn.

2. Đặc điểm nổi bật của IC NSI1311D

• Mã linh kiện: NSI1311D.
• Loại linh kiện: IC khuếch đại cách ly.
• Tên tiếng Anh: Isolated Amplifier.
• Chức năng: Khuếch đại và truyền tín hiệu analog qua hàng rào cách ly.
• Hỗ trợ cách ly điện giữa hai phần mạch.
• Phù hợp với các ứng dụng đo lường điện tử.
• Có thể sử dụng trong mạch đo dòng điện qua điện trở Shunt.
• Hỗ trợ giảm ảnh hưởng của nhiễu đồng chế độ.
• Có thể giao tiếp với mạch xử lý tín hiệu analog.
• Phù hợp với các hệ thống điện tử công suất.
• Kiểu đóng gói: SOP-8.
• Số chân kết nối: 8 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Ứng dụng trong biến tần, bộ nguồn và thiết bị điều khiển công nghiệp.

3. Cấu tạo của IC NSI1311D

IC NSI1311D được tích hợp các khối chức năng nhằm thực hiện nhiệm vụ truyền tín hiệu analog giữa hai miền điện áp được cách ly.

Khối đầu vào tín hiệu: Tiếp nhận tín hiệu analog cần đo từ mạch bên ngoài, chẳng hạn điện áp trên điện trở cảm biến dòng điện.

Khối xử lý tín hiệu: Xử lý tín hiệu đầu vào để chuẩn bị truyền qua hàng rào cách ly.

Hàng rào cách ly điện: Ngăn dòng điện dẫn trực tiếp giữa hai miền mạch, đồng thời cho phép thông tin tín hiệu được truyền qua bằng cơ chế cách ly tích hợp.

Khối khôi phục tín hiệu: Tiếp nhận thông tin từ phía cách ly và tái tạo tín hiệu đo lường ở phía đầu ra.

Khối đầu ra: Cung cấp tín hiệu cho bộ điều khiển, mạch xử lý analog hoặc bộ chuyển đổi ADC theo cấu hình thiết kế.

Các chân cấp nguồn: Cung cấp nguồn hoạt động cho các miền mạch ở hai phía hàng rào cách ly.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch điện tử.

Nhờ cấu trúc cách ly tích hợp, NSI1311D hỗ trợ truyền tín hiệu đo lường mà không cần nối trực tiếp mass của hai phần mạch.

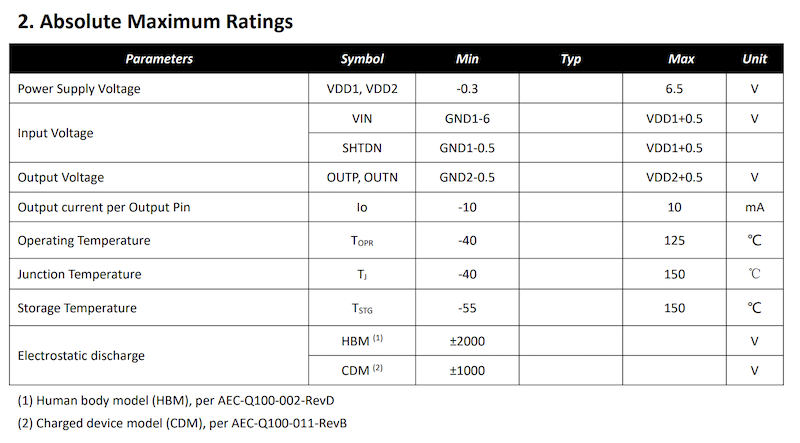

4. Thông số kỹ thuật IC NSI1311D SOP-8

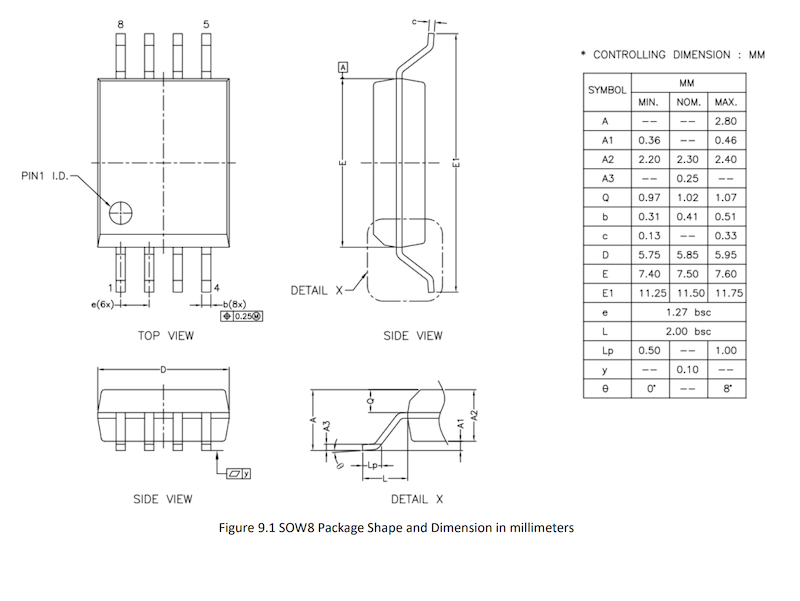

5. Kích thước và kiểu chân IC NSI1311D

6. Nguyên lý hoạt động của IC NSI1311D

IC NSI1311D hoạt động dựa trên nguyên lý truyền thông tin tín hiệu analog qua hàng rào cách ly điện.

Trong ứng dụng đo dòng điện, một điện trở Shunt có giá trị nhỏ thường được mắc nối tiếp với đường dòng điện cần đo.

Khi dòng điện chạy qua điện trở Shunt, trên điện trở xuất hiện một điện áp tỷ lệ với dòng điện theo định luật Ohm:

U = I × R

Trong đó:

• U: Điện áp trên điện trở Shunt.
• I: Dòng điện cần đo.
• R: Giá trị điện trở Shunt.

Tín hiệu điện áp này được đưa đến đầu vào của IC NSI1311D.

Mạch xử lý bên trong chuyển thông tin tín hiệu qua hàng rào cách ly, sau đó khôi phục thành tín hiệu đầu ra tương ứng.

Tín hiệu đầu ra có thể được đưa đến bộ vi điều khiển, bộ xử lý tín hiệu hoặc mạch ADC để thực hiện chức năng giám sát và điều khiển.

Quá trình hoạt động giúp:

• Truyền tín hiệu đo lường giữa hai miền mạch cách ly.
• Hạn chế ảnh hưởng của chênh lệch điện thế giữa các miền.
• Hỗ trợ đo dòng điện trong hệ thống công suất.
• Giảm tác động của nhiễu đồng chế độ.
• Cung cấp tín hiệu phản hồi cho bộ điều khiển.

Độ chính xác và khả năng chống nhiễu thực tế phụ thuộc vào đặc tính của IC, nguồn cấp, mạch cảm biến và cách bố trí PCB.

7. Ứng dụng của IC NSI1311D SOP-8

IC NSI1311D được sử dụng trong nhiều hệ thống điện tử công suất và thiết bị điều khiển công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch đo dòng điện qua điện trở Shunt.
• Mạch giám sát dòng điện động cơ.
• Bộ điều khiển động cơ điện.
• Biến tần công nghiệp.
• Bộ nguồn chuyển mạch.
• Bộ chuyển đổi điện áp DC/DC.
• Hệ thống điều khiển công suất.
• Mạch phản hồi tín hiệu analog cách ly.
• Thiết bị đo lường điện tử.
• Hệ thống giám sát điện năng.
• Bo mạch điều khiển công nghiệp.
• Hệ thống tự động hóa.
• Sửa chữa và thay thế IC cách ly trên bo mạch PCB.

Trong các thiết bị biến tần và điều khiển động cơ, IC khuếch đại cách ly có thể được sử dụng để truyền tín hiệu đo dòng điện từ mạch công suất sang mạch điều khiển.

8. Ưu điểm của IC NSI1311D

Khả năng cách ly điện: Giúp tách biệt hai miền mạch có điện thế khác nhau, hỗ trợ bảo vệ khối xử lý tín hiệu khi hệ thống được thiết kế đúng yêu cầu.

Truyền tín hiệu analog: Phù hợp với các ứng dụng đo lường và giám sát dòng điện.

Hạn chế nhiễu đồng chế độ: Hỗ trợ cải thiện chất lượng tín hiệu trong môi trường có nhiễu điện từ.

Phù hợp với mạch công suất: Có thể sử dụng trong các hệ thống biến tần, điều khiển động cơ và bộ nguồn.

Thiết kế SOP-8: Kích thước nhỏ gọn, phù hợp với các bo mạch sử dụng linh kiện SMD.

Ứng dụng đa dạng: Có thể sử dụng trong mạch đo dòng, mạch phản hồi cách ly và hệ thống điều khiển công nghiệp.

9. Lưu ý khi sử dụng và thay thế IC NSI1311D

Khi lựa chọn và thay thế IC NSI1311D cần chú ý:

• Kiểm tra chính xác mã linh kiện NSI1311D.
• Xác nhận đúng chức năng khuếch đại cách ly tín hiệu analog.
• Kiểm tra kiểu đóng gói SOP-8.
• Đối chiếu sơ đồ chân với bo mạch.
• Xác định chính xác vị trí chân số 1 trước khi hàn.
• Kiểm tra điện áp cấp nguồn của từng phía cách ly.
• Không nối trực tiếp hai miền mass nếu thiết kế yêu cầu cách ly.
• Kiểm tra dải điện áp tín hiệu đầu vào.
• Đảm bảo tín hiệu đo không vượt quá giới hạn cho phép.
• Kiểm tra điện trở Shunt và các linh kiện lọc tín hiệu liên quan.
• Đảm bảo khoảng cách cách điện trên PCB phù hợp với yêu cầu an toàn.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.
• Không thay bằng optocoupler hoặc IC SOP-8 khác khi chưa kiểm tra khả năng tương thích.
• Kiểm tra toàn bộ mạch đo lường nếu IC cũ bị hư hỏng.

Đặc biệt, trong các hệ thống biến tần hoặc thiết bị điện công suất cao, cần ngắt nguồn và xác nhận các tụ điện cao áp đã được xả an toàn trước khi sửa chữa.

10. Kết luận

NSI1311D IC Opto SOP-8 là vi mạch khuếch đại cách ly tín hiệu analog, được sử dụng trong các mạch đo dòng điện, hệ thống điều khiển động cơ và thiết bị điện tử công suất.

Với khả năng truyền tín hiệu qua hàng rào cách ly điện, NSI1311D hỗ trợ tách biệt mạch công suất và mạch điều khiển, đồng thời hạn chế ảnh hưởng của nhiễu đồng chế độ trong hệ thống đo lường.

Sản phẩm sử dụng kiểu đóng gói SOP-8 với 8 chân kết nối, phù hợp với việc lắp ráp, sửa chữa và thay thế trên các bo mạch điện tử có thiết kế tương ứng.

Khi lựa chọn IC NSI1311D, cần kiểm tra đúng mã sản phẩm, sơ đồ chân, điện áp cấp nguồn, đặc tính tín hiệu và thông số cách ly để đảm bảo khả năng tương thích và vận hành an toàn của thiết bị.

Datasheet
