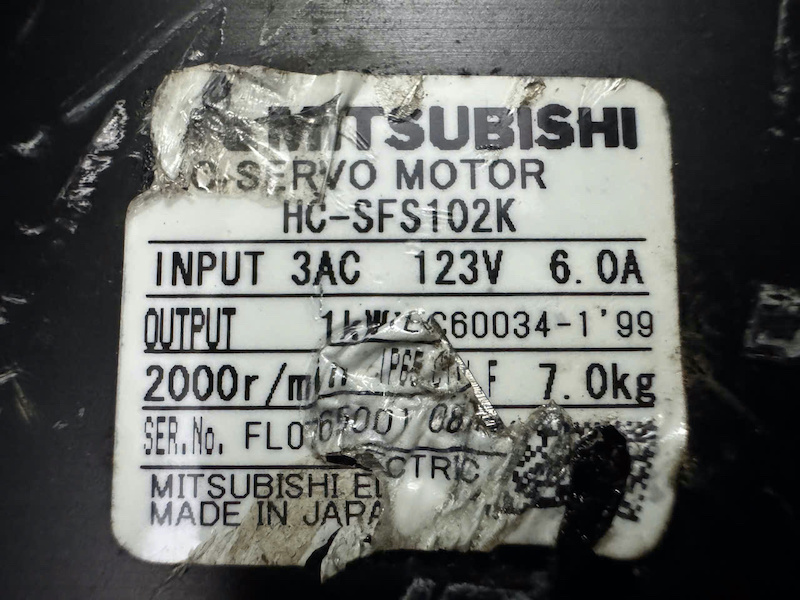

Động cơ servo Mitsubishi HC-SFS102K - Ảnh 2

Động cơ servo Mitsubishi HC-SFS102K

Mã sản phẩm :HC-SFS102K

Hãng sản xuất : Mitsubishi

Loại thiết bị: Motor

Công suất: 1kW

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung

Mitsubishi HC-SFS102K là động cơ servo AC loại công suất trung bình, thuộc dòng HC-SFS của hãng Mitsubishi Electric (Nhật Bản). Động cơ này chuyên dùng trong các hệ thống điều khiển chuyển động cần độ chính xác cao, phản hồi nhanh, và khả năng điều khiển vị trí, tốc độ chính xác.

2. Thông số cơ bản

Thông số	Giá trị
Mã sản phẩm	HC-SFS102K
Công suất định mức	1 kW
Điện áp hoạt động	3 pha 200V AC
Dòng điện định mức	Khoảng 6.6 A
Tốc độ định mức	2000 vòng/phút (rpm)
Tốc độ tối đa	3000 vòng/phút (rpm)
Mô-men xoắn định mức	Khoảng 4.77 Nm
Loại encoder	Encoder tuyệt đối 131072 p/rev (17-bit)
Có phanh hãm	Có phanh điện từ giữ trục (ký hiệu K)
Chuẩn bảo vệ	IP65 (chống bụi, chống tia nước áp lực thấp)
Khối lượng	Khoảng 4.5 – 5.5 kg tùy theo cấu hình
Phối ghép với bộ driver	MR-J2S series servo amplifier

⚙️ 3. Cấu tạo chính

Động cơ bao gồm các thành phần chính sau:

Stator: Cuộn dây được cấp điện 3 pha tạo ra từ trường quay.
Rotor nam châm vĩnh cửu: Quay theo từ trường tạo ra bởi stator.
Encoder độ phân giải cao: Gắn trực tiếp với trục rotor, gửi tín hiệu phản hồi về bộ điều khiển để kiểm soát vị trí và tốc độ.
Phanh điện từ (Brake): Giúp giữ trục cố định khi không cấp nguồn (thường dùng trong trục Z hoặc cơ cấu treo).
Vỏ bảo vệ: Hợp kim nhôm chắc chắn, đạt chuẩn IP65 giúp động cơ hoạt động ổn định trong môi trường công nghiệp.

4. Nguyên lý hoạt động

Nguyên lý điều khiển vòng kín (Closed-loop):
- Bộ điều khiển (servo driver MR-J2S) cấp điện đến stator → tạo từ trường quay.
- Từ trường quay tác động đến rotor → rotor quay.
- Encoder liên tục gửi thông tin vị trí, tốc độ thực tế về cho driver.
- Driver so sánh với tín hiệu đặt → hiệu chỉnh dòng điện cấp để điều chỉnh mô-men xoắn → đạt đúng yêu cầu về vị trí, tốc độ.

✅ Kết quả: Chuyển động mượt mà, chính xác, phản hồi nhanh ngay cả khi có tải thay đổi đột ngột.

️ 5. Ứng dụng thực tế

Servo Mitsubishi HC-SFS102K được ứng dụng trong nhiều ngành công nghiệp như:

Tự động hóa nhà máy (FA): Điều khiển trục máy CNC, dây chuyền sản xuất tự động.
Robot công nghiệp: Làm trục điều khiển tay gắp, cánh tay di chuyển.
Máy đóng gói: Đóng chai, dán nhãn, in ấn, cần độ chính xác cao theo từng chu kỳ.
Máy ép nhựa, máy ép thủy lực: Điều khiển chuyển động khuôn, pít-tông.
Băng tải tốc độ cao: Điều khiển chính xác tốc độ và dừng đúng vị trí.
