HC4520M IC số SOP-16

20.000₫

Mã sản phẩm: HC4520M

Loại linh kiện: IC số

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC HC4520M SOP-16

HC4520M IC số SOP-16 là vi mạch logic số thuộc họ CMOS tốc độ cao 74HC, có chức năng đếm nhị phân kép 4 bit (Dual 4-Bit Binary Counter). IC được sử dụng trong các mạch đếm xung, chia tần số, mạch định thời và hệ thống điều khiển kỹ thuật số.

IC HC4520M tích hợp hai bộ đếm nhị phân 4 bit độc lập trong cùng một vi mạch. Mỗi bộ đếm có khả năng đếm từ 0 đến 15, tương ứng với 16 trạng thái nhị phân, giúp xử lý tín hiệu xung và tạo các tín hiệu chia tần số trong mạch điện tử.

Sản phẩm sử dụng kiểu đóng gói SOP-16, gồm 16 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD. Thiết kế nhỏ gọn giúp tiết kiệm diện tích bo mạch và thuận tiện cho việc lắp ráp, sửa chữa hoặc thay thế linh kiện.

HC4520M thường được sử dụng trong các thiết bị đo lường, mạch điều khiển công nghiệp, bộ tạo xung, mạch đếm sự kiện và các hệ thống điện tử số.

2. Đặc điểm nổi bật của IC HC4520M

Mã linh kiện: HC4520M.
Loại linh kiện: IC logic số.
Chức năng: Bộ đếm nhị phân kép 4 bit.
Tên tiếng Anh: Dual 4-Bit Binary Counter.
Họ logic: 74HC CMOS.
Tích hợp hai bộ đếm độc lập.
Mỗi bộ đếm có 4 ngõ ra nhị phân.
Số trạng thái đếm của mỗi bộ: 16.
Hỗ trợ đếm xung và chia tần số.
Có chức năng reset bộ đếm.
Có khả năng đếm theo cạnh xung phù hợp với cấu hình đầu vào.
Kiểu đóng gói: SOP-16.
Số chân kết nối: 16 chân.
Công nghệ lắp đặt: SMD/SMT.
Phù hợp với các mạch logic số và điều khiển điện tử.

3. Cấu tạo của IC HC4520M

IC HC4520M được thiết kế với hai khối đếm nhị phân độc lập, cho phép xử lý hai tín hiệu xung riêng biệt trong cùng một vi mạch.

Khối đếm nhị phân thứ nhất: Gồm bốn tầng đếm, tạo ra bốn tín hiệu đầu ra biểu diễn giá trị nhị phân từ 0000 đến 1111.

Khối đếm nhị phân thứ hai: Có cấu trúc tương tự khối thứ nhất và hoạt động độc lập, giúp thực hiện thêm một chức năng đếm hoặc chia tần số.

Khối đầu vào xung Clock: Tiếp nhận tín hiệu xung từ mạch bên ngoài để điều khiển quá trình tăng giá trị đếm.

Khối điều khiển Reset: Cho phép đưa giá trị đếm về trạng thái ban đầu khi có tín hiệu xóa phù hợp.

Khối đầu ra nhị phân: Cung cấp các tín hiệu Q0, Q1, Q2 và Q3 của từng bộ đếm để kết nối với các mạch logic khác.

Khối nguồn: Gồm các chân VCC và GND, cung cấp điện áp hoạt động cho toàn bộ vi mạch.

Vỏ SOP-16: Bảo vệ chip bán dẫn bên trong và cung cấp 16 chân kết nối với bo mạch điện tử.

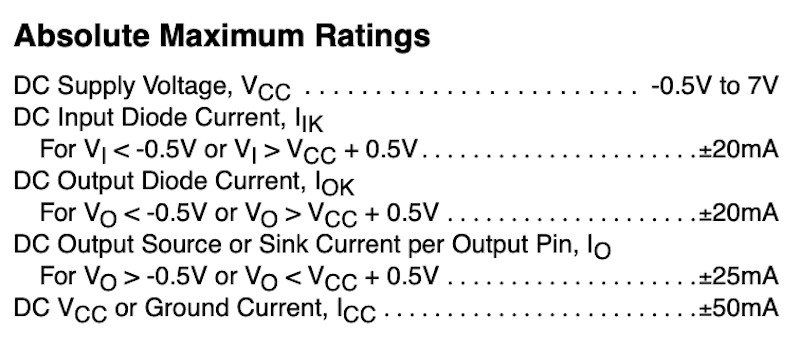

4. Thông số kỹ thuật IC HC4520M SOP-16

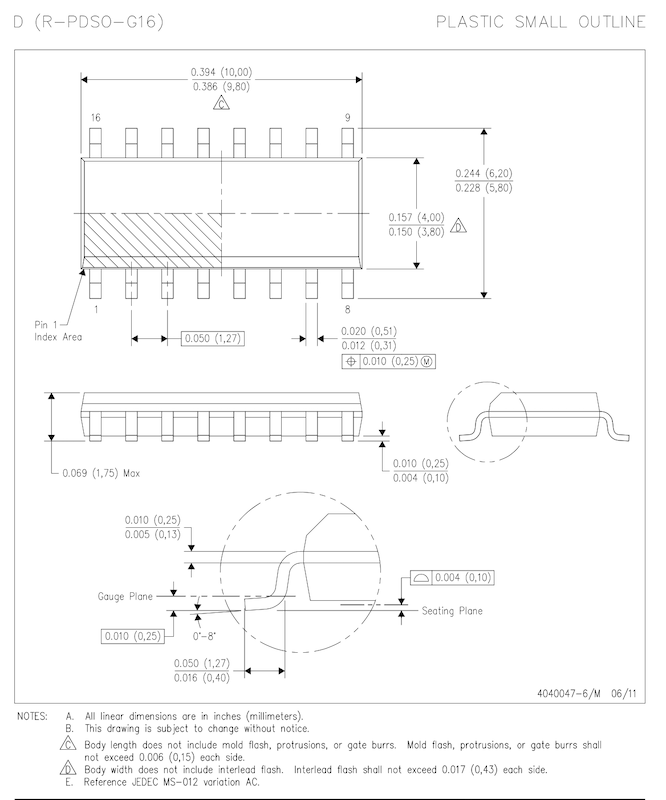

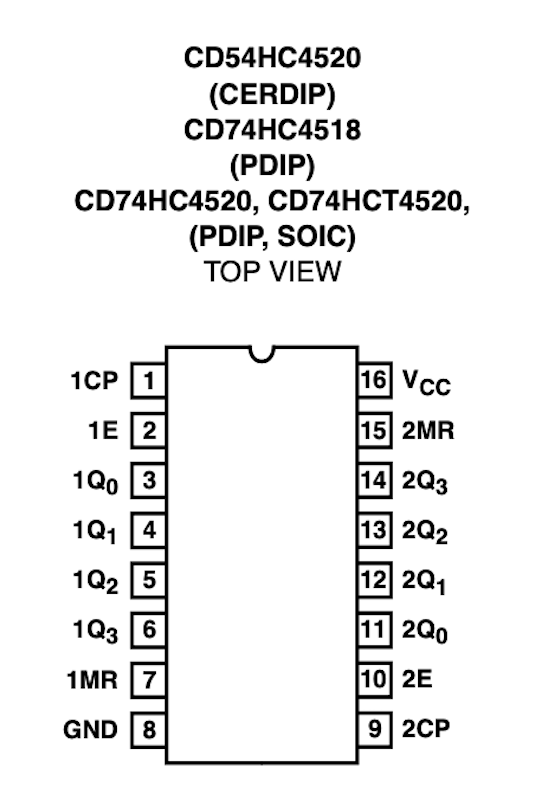

5. Kích thước và kiểu chân IC HC4520M

6. Nguyên lý hoạt động của IC HC4520M

IC HC4520M hoạt động dựa trên nguyên lý đếm số lượng xung đầu vào và biểu diễn kết quả bằng mã nhị phân 4 bit.

Mỗi bộ đếm có bốn ngõ ra Q0, Q1, Q2 và Q3, tương ứng với các trọng số nhị phân 1, 2, 4 và 8.

Khi nhận được cạnh xung hợp lệ, giá trị bộ đếm tăng thêm một đơn vị. Sau khi đạt giá trị 15, bộ đếm quay trở lại 0 và tiếp tục chu kỳ đếm.

Ví dụ quá trình đếm:

Số xung	Q3	Q2	Q1	Q0
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
15	1	1	1	1
16	0	0	0	0

Ngoài chức năng đếm xung, HC4520M còn có thể sử dụng để chia tần số.

Với tín hiệu Clock tuần hoàn phù hợp, các ngõ ra của bộ đếm tạo ra tín hiệu có tần số thấp hơn tần số xung đầu vào:

Q0: Chia tần số cho 2.
Q1: Chia tần số cho 4.
Q2: Chia tần số cho 8.
Q3: Chia tần số cho 16.

Chức năng Reset cho phép đưa bộ đếm về trạng thái 0000 mà không cần chờ hoàn thành chu kỳ đếm.

7. Ứng dụng của IC HC4520M SOP-16

IC HC4520M được sử dụng trong nhiều mạch điện tử số và hệ thống điều khiển.

Một số ứng dụng phổ biến gồm:

Mạch đếm xung điện tử.
Mạch đếm sự kiện.
Mạch chia tần số.
Bộ tạo tín hiệu điều khiển.
Mạch định thời kỹ thuật số.
Thiết bị đo lường điện tử.
Hệ thống điều khiển công nghiệp.
Mạch điều khiển tuần tự.
Mạch xử lý tín hiệu xung.
Mạch điều khiển LED.
Thiết bị tự động hóa.
Bo mạch điều khiển điện tử.
Mạch tạo chu kỳ thời gian.
Sửa chữa và thay thế IC logic trên PCB.

Với hai bộ đếm độc lập, HC4520M có thể thực hiện hai chức năng đếm riêng biệt hoặc kết hợp các bộ đếm để xây dựng hệ thống đếm có số bit lớn hơn.

8. Ưu điểm của IC HC4520M

Tích hợp hai bộ đếm độc lập: Cho phép xử lý hai tín hiệu xung khác nhau trong cùng một vi mạch, giúp giảm số lượng linh kiện cần sử dụng.

Đếm nhị phân 4 bit: Mỗi bộ đếm có 16 trạng thái, phù hợp với nhiều ứng dụng đếm xung và điều khiển số.

Khả năng chia tần số: Hỗ trợ tạo các tín hiệu có tần số thấp hơn từ nguồn xung đầu vào.

Công nghệ CMOS: Có đặc tính tiêu thụ công suất tĩnh thấp, phù hợp với các mạch logic điện tử.

Chức năng Reset: Cho phép đưa bộ đếm về trạng thái ban đầu theo yêu cầu điều khiển.

Kiểu đóng gói SOP-16: Thiết kế nhỏ gọn, phù hợp với các bo mạch sử dụng linh kiện SMD.

Ứng dụng linh hoạt: Có thể sử dụng trong mạch đếm, chia tần, định thời và hệ thống điều khiển kỹ thuật số.

9. Lưu ý khi sử dụng và thay thế IC HC4520M

Khi lựa chọn và thay thế IC HC4520M cần chú ý:

Kiểm tra chính xác mã linh kiện HC4520M.
Xác nhận chức năng bộ đếm nhị phân kép 4 bit.
Kiểm tra đúng kiểu đóng gói SOP-16.
Đối chiếu sơ đồ chân với bo mạch.
Xác định chính xác vị trí chân số 1 trước khi hàn.
Sử dụng điện áp cấp nguồn phù hợp với datasheet.
Không để các chân đầu vào logic ở trạng thái thả nổi.
Đảm bảo tín hiệu Clock có mức điện áp và dạng xung phù hợp.
Kiểm tra tín hiệu Reset trước khi vận hành.
Tránh vượt quá giới hạn dòng điện ngõ ra.
Sử dụng biện pháp chống tĩnh điện khi thao tác.
Không thay thế bằng IC khác chỉ vì có cùng 16 chân.

Khi thay thế bằng các IC như 74HC4520 hoặc 74HCT4520, cần kiểm tra sự tương thích về điện áp hoạt động, ngưỡng logic, sơ đồ chân và các thông số thời gian trước khi sử dụng.

10. Kết luận

HC4520M IC số SOP-16 là vi mạch logic số có chức năng đếm nhị phân kép 4 bit, phù hợp với các ứng dụng đếm xung, chia tần số, định thời và điều khiển kỹ thuật số.

Với hai bộ đếm độc lập, khả năng tạo tín hiệu chia tần và thiết kế SOP-16 nhỏ gọn, IC được sử dụng trong nhiều bo mạch điện tử, thiết bị đo lường và hệ thống điều khiển công nghiệp.

Khi lựa chọn IC HC4520M, cần kiểm tra đúng mã sản phẩm, điện áp hoạt động, sơ đồ chân và kiểu đóng gói để đảm bảo khả năng tương thích và hoạt động ổn định của thiết bị.
