TL594I IC số SOP-16 mới

1. Giới thiệu chung về IC TL594I SOP-16

TL594I IC số SOP-16 mới là vi mạch điều khiển điều chế độ rộng xung PWM (Pulse Width Modulation), được sử dụng trong các bộ nguồn xung, mạch chuyển đổi điện áp DC/DC, bộ điều khiển công suất và các hệ thống điện tử yêu cầu điều chỉnh điện áp hoặc dòng điện.

IC TL594I tích hợp các khối chức năng quan trọng như bộ tạo dao động, bộ khuếch đại sai số, bộ so sánh PWM, mạch điều khiển thời gian chết và tầng điều khiển ngõ ra. Những khối chức năng này giúp tạo tín hiệu PWM để điều khiển các transistor công suất trong mạch nguồn chuyển mạch.

Sản phẩm thuộc nhóm IC điều khiển nguồn PWM, có cấu trúc tín hiệu hỗn hợp analog và logic, không phải IC logic số thông thường.

TL594I sử dụng kiểu đóng gói SOP-16, gồm 16 chân kết nối, phù hợp với công nghệ hàn dán bề mặt SMD. Thiết kế nhỏ gọn giúp tiết kiệm diện tích bo mạch và thuận tiện cho việc lắp ráp, sửa chữa hoặc thay thế linh kiện.

IC thường được sử dụng trong các bộ nguồn công nghiệp, bộ chuyển đổi DC/DC, mạch điều khiển nguồn và các thiết bị điện tử công suất.

2. Đặc điểm nổi bật của IC TL594I

• Mã linh kiện: TL594I.
• Loại linh kiện: IC điều khiển PWM.
• Chức năng: Điều chế độ rộng xung.
• Tên tiếng Anh: PWM Control Circuit.
• Tích hợp bộ tạo dao động.
• Có hai bộ khuếch đại sai số.
• Tích hợp bộ so sánh điều khiển PWM.
• Có chức năng điều khiển thời gian chết (Dead-Time Control).
• Có nguồn điện áp tham chiếu bên trong.
• Hỗ trợ điều khiển transistor công suất bên ngoài.
• Có thể cấu hình ngõ ra phù hợp với các dạng mạch nguồn khác nhau.
• Phù hợp với mạch nguồn xung và bộ chuyển đổi DC/DC.
• Kiểu đóng gói: SOP-16.
• Số chân kết nối: 16 chân.
• Công nghệ lắp đặt: SMD/SMT.
• Tình trạng sản phẩm: Mới, theo thông tin sản phẩm.

3. Cấu tạo của IC TL594I

IC TL594I được tích hợp nhiều khối chức năng nhằm thực hiện nhiệm vụ điều khiển nguồn xung.

Bộ tạo dao động: Tạo tín hiệu dao động nội, có tần số được thiết lập thông qua các linh kiện điện trở và tụ điện bên ngoài.

Bộ khuếch đại sai số thứ nhất: Tiếp nhận tín hiệu phản hồi và so sánh với điện áp tham chiếu để tạo tín hiệu điều chỉnh PWM.

Bộ khuếch đại sai số thứ hai: Cho phép bổ sung một vòng điều khiển khác, thường được sử dụng để kiểm soát điện áp hoặc dòng điện.

Bộ so sánh PWM: So sánh tín hiệu điều khiển với dạng sóng dao động để xác định độ rộng xung đầu ra.

Khối điều khiển thời gian chết: Giới hạn độ rộng xung tối đa và tạo khoảng thời gian ngắt cần thiết trong quá trình đóng cắt công suất.

Nguồn điện áp tham chiếu: Cung cấp điện áp tham chiếu ổn định cho các mạch điều khiển và phản hồi.

Khối điều khiển ngõ ra: Tạo tín hiệu điều khiển các transistor công suất bên ngoài thông qua tầng driver phù hợp.

Khối cấp nguồn: Cung cấp năng lượng hoạt động cho các mạch chức năng bên trong IC.

Vỏ SOP-16: Bảo vệ chip bán dẫn và cung cấp 16 chân kết nối với bo mạch điện tử.

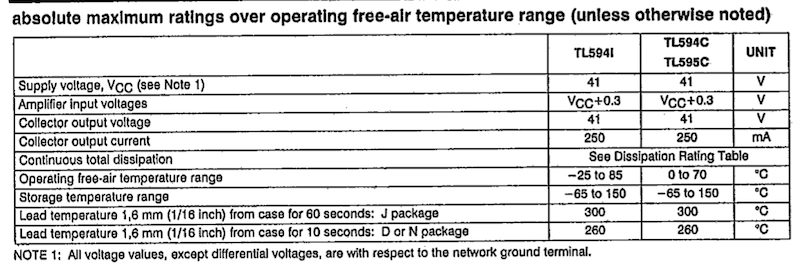

4. Thông số kỹ thuật IC TL594I SOP-16

5. Kích thước và sơ đồ chân IC TL594I

IC TL594I sử dụng kiểu đóng gói SOP-16 với 16 chân kim loại bố trí thành hai hàng ở hai bên thân.

Đặc điểm bên ngoài:

• Kiểu vỏ: SOP-16.
• Tổng số chân: 16 chân.
• Số chân mỗi bên: 8 chân.
• Thân IC hình chữ nhật.
• Chân kim loại dạng cánh chim.
• Có dấu nhận biết chân số 1.
• Phù hợp với công nghệ hàn dán SMD.

Các nhóm chân chức năng thường liên quan đến:

• Đầu vào bộ khuếch đại sai số.
• Đầu vào điều khiển phản hồi.
• Chân thiết lập thời gian chết.
• Chân kết nối điện trở tạo dao động.
• Chân kết nối tụ điện tạo dao động.
• Chân điện áp tham chiếu.
• Chân điều khiển cấu hình ngõ ra.
• Chân nguồn và GND.
• Các chân transistor ngõ ra.

Sơ đồ chân chính xác cần được xác nhận theo tài liệu kỹ thuật của đúng phiên bản TL594I trước khi lắp đặt hoặc thay thế.

6. Nguyên lý hoạt động của IC TL594I

IC TL594I hoạt động dựa trên nguyên lý điều chỉnh độ rộng xung để kiểm soát năng lượng truyền qua tầng công suất của bộ nguồn chuyển mạch.

Đầu tiên, bộ tạo dao động bên trong IC tạo ra dạng sóng tuần hoàn với tần số được thiết lập bởi điện trở và tụ điện bên ngoài.

Tín hiệu phản hồi từ đầu ra bộ nguồn được đưa về bộ khuếch đại sai số để so sánh với mức điện áp tham chiếu.

Khi điện áp đầu ra thay đổi, bộ khuếch đại sai số tạo ra tín hiệu điều khiển tương ứng.

Bộ so sánh PWM sử dụng tín hiệu điều khiển này để thay đổi độ rộng xung đầu ra.

Khi điện áp đầu ra giảm: Mạch điều khiển có thể tăng độ rộng xung để bổ sung năng lượng cho tải, trong giới hạn thiết kế.

Khi điện áp đầu ra tăng: Mạch điều khiển giảm độ rộng xung nhằm hạn chế năng lượng truyền đến đầu ra.

Khi cần giới hạn công suất: Khối điều khiển thời gian chết giúp giới hạn độ rộng xung và tạo khoảng thời gian ngắt phù hợp.

Nhờ cơ chế phản hồi này, IC TL594I hỗ trợ duy trì điện áp hoặc dòng điện đầu ra theo yêu cầu của mạch nguồn.

Hiệu quả điều khiển thực tế phụ thuộc vào cấu hình phản hồi, linh kiện ngoại vi, tầng công suất và thiết kế tổng thể của bộ nguồn.

7. Ứng dụng của IC TL594I SOP-16

IC TL594I được sử dụng trong các mạch điều khiển nguồn điện tử và hệ thống chuyển đổi công suất.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ chuyển đổi điện áp DC/DC.
• Mạch điều khiển PWM.
• Mạch ổn áp nguồn điện tử.
• Bộ nguồn thiết bị công nghiệp.
• Mạch điều khiển transistor công suất.
• Bộ nguồn thiết bị viễn thông.
• Mạch điều khiển nguồn thiết bị điện tử.
• Bộ nguồn thiết bị âm thanh.
• Mạch điều khiển công suất.
• Hệ thống điều khiển điện tử.
• Sửa chữa và thay thế IC nguồn trên bo mạch PCB.

IC TL594I có thể được sử dụng trong nhiều cấu hình nguồn khác nhau khi mạch điều khiển, tầng công suất và linh kiện ngoại vi được thiết kế phù hợp.

8. Ưu điểm của IC TL594I

Tích hợp nhiều chức năng điều khiển: Kết hợp bộ dao động, khuếch đại sai số, bộ so sánh PWM và điều khiển ngõ ra trong một vi mạch.

Điều chỉnh độ rộng xung: Cho phép kiểm soát năng lượng truyền qua tầng công suất của bộ nguồn.

Hai bộ khuếch đại sai số: Hỗ trợ xây dựng các vòng phản hồi điện áp và dòng điện.

Điều khiển thời gian chết: Giúp giới hạn độ rộng xung và hỗ trợ bảo vệ tầng công suất theo thiết kế.

Có nguồn tham chiếu bên trong: Thuận tiện cho việc xây dựng mạch phản hồi và điều khiển.

Kiểu đóng gói SOP-16: Thiết kế nhỏ gọn, phù hợp với các bo mạch sử dụng công nghệ SMD.

Ứng dụng linh hoạt: Có thể sử dụng trong bộ nguồn xung, bộ chuyển đổi DC/DC và các mạch điều khiển công suất.

9. Lưu ý khi sử dụng và thay thế IC TL594I

Khi lựa chọn và thay thế IC TL594I cần chú ý:

• Kiểm tra chính xác mã linh kiện TL594I.
• Xác nhận đúng kiểu đóng gói SOP-16.
• Đối chiếu sơ đồ chân với bo mạch.
• Xác định chính xác vị trí chân số 1.
• Kiểm tra điện áp nguồn cấp cho IC.
• Đảm bảo các linh kiện tạo dao động hoạt động đúng.
• Kiểm tra mạch phản hồi điện áp và dòng điện.
• Kiểm tra transistor công suất và tầng driver liên quan.
• Không cấp điện áp vượt quá giới hạn cho phép.
• Kiểm tra tụ điện, điện trở và diode trong mạch nguồn.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.
• Không thay bằng IC khác chỉ vì có cùng 16 chân.
• Đối chiếu đầy đủ thông số nếu sử dụng IC thay thế tương đương.

Đặc biệt, khi IC TL594I bị hư hỏng, cần kiểm tra các linh kiện công suất và mạch phản hồi trước khi thay mới để tránh tình trạng IC tiếp tục bị hỏng sau khi cấp điện.

Đối với bộ nguồn sử dụng điện lưới, cần ngắt nguồn và kiểm tra điện áp còn lại trên các tụ lọc cao áp trước khi sửa chữa.

10. Kết luận

TL594I IC số SOP-16 mới là vi mạch điều khiển PWM được sử dụng trong các bộ nguồn xung, mạch chuyển đổi DC/DC và hệ thống điều khiển công suất điện tử.

Với cấu trúc tích hợp bộ tạo dao động, hai bộ khuếch đại sai số, mạch điều khiển thời gian chết và tầng điều khiển ngõ ra, IC hỗ trợ tạo tín hiệu PWM và điều chỉnh hoạt động của bộ nguồn theo tín hiệu phản hồi.

Sản phẩm sử dụng kiểu đóng gói SOP-16 với 16 chân kết nối, phù hợp với việc lắp ráp, sửa chữa và thay thế trên các bo mạch có thiết kế tương ứng.

Khi lựa chọn IC TL594I, cần kiểm tra đúng mã sản phẩm, điện áp hoạt động, sơ đồ chân, thông số điều khiển và kiểu đóng gói để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
