IC số M74VHC1GT08DFT2G kí hiệu VT kiểu chân SOT353

6.000₫

Mã sản phẩm: M74VHC1GT08DFT2G

Loại linh kiện: IC số

Kí hiệu: VT

Kiểu chân: SOT353

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC M74VHC1GT08DFT2G

M74VHC1GT08DFT2G là IC logic số tích hợp một cổng AND hai đầu vào (2-Input AND Gate), thuộc họ logic VHC tốc độ cao, sử dụng công nghệ CMOS tiên tiến. Linh kiện có chức năng xử lý tín hiệu logic và tạo tín hiệu đầu ra theo phép toán AND.

IC hoạt động theo nguyên lý chỉ xuất tín hiệu mức cao (HIGH) khi cả hai đầu vào đều ở mức cao. Nếu một trong hai đầu vào ở mức thấp (LOW), đầu ra sẽ ở mức thấp.

M74VHC1GT08DFT2G sử dụng kiểu vỏ SOT-353 gồm 5 chân, có kích thước nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT. Linh kiện có ký hiệu nhận dạng VT trên thân, thường được sử dụng trong các mạch điều khiển logic, thiết bị điện tử dân dụng và hệ thống tự động hóa.

2. Đặc điểm nổi bật của M74VHC1GT08DFT2G

IC logic số tích hợp một cổng AND hai đầu vào.
Thuộc họ logic VHC tốc độ cao.
Sử dụng công nghệ CMOS tiêu thụ điện năng thấp.
Khả năng xử lý tín hiệu logic nhanh.
Tương thích với nhiều hệ thống điều khiển số.
Có khả năng giao tiếp với tín hiệu logic TTL trong điều kiện phù hợp.
Tích hợp một cổng logic độc lập.
Kích thước SOT-353 nhỏ gọn, tiết kiệm diện tích PCB.
Phù hợp với công nghệ lắp ráp SMD/SMT.
Được sử dụng trong các mạch logic, điều khiển và xử lý tín hiệu.

3. Cấu tạo và nguyên lý hoạt động

M74VHC1GT08DFT2G được cấu tạo từ các transistor CMOS tích hợp bên trong, tạo thành một cổng logic AND hai đầu vào và một đầu ra.

IC có hai chân nhận tín hiệu logic là A và B, một chân đầu ra Y cùng các chân cấp nguồn VCC và GND.

Nguyên lý hoạt động dựa trên phép toán logic AND:

Y = A × B

Bảng trạng thái logic:

Đầu vào A	Đầu vào B	Đầu ra Y
LOW (0)	LOW (0)	LOW (0)
LOW (0)	HIGH (1)	LOW (0)
HIGH (1)	LOW (0)	LOW (0)
HIGH (1)	HIGH (1)	HIGH (1)

Như vậy, đầu ra chỉ ở mức HIGH khi cả hai đầu vào A và B đều ở mức HIGH.

Nguyên lý này giúp IC thực hiện các chức năng điều kiện logic, cho phép hoặc ngăn tín hiệu điều khiển trong hệ thống điện tử.

4. Thông số kỹ thuật M74VHC1GT08DFT2G

Thông số kĩ thuật M74VHC1GT08DFT2G

5. Kích thước IC M74VHC1GT08DFT2G

6. Chức năng và công dụng của M74VHC1GT08DFT2G

IC M74VHC1GT08DFT2G có chức năng thực hiện phép toán logic AND, được sử dụng để xử lý và điều khiển tín hiệu số.

Các công dụng chính gồm:

Thực hiện phép toán logic AND.
Kết hợp hai tín hiệu điều khiển.
Tạo điều kiện cho phép hoạt động của mạch.
Điều khiển tín hiệu Enable.
Xử lý tín hiệu logic từ vi điều khiển.
Điều khiển các tầng logic khác.
Tạo mạch liên động logic.
Hỗ trợ mạch kiểm tra trạng thái tín hiệu.
Xử lý tín hiệu trong hệ thống điều khiển số.

7. Ứng dụng của M74VHC1GT08DFT2G

IC được sử dụng trong nhiều thiết bị và hệ thống điện tử như:

Bo mạch vi điều khiển.
Mạch điều khiển logic.
Thiết bị điện tử dân dụng.
Hệ thống tự động hóa.
Bo mạch điều khiển công nghiệp.
Thiết bị đo lường.
Mạch xử lý tín hiệu số.
Thiết bị truyền thông.
Hệ thống nhúng.
Mạch điều khiển nguồn.
Mạch điều khiển cảm biến.
Mạch logic điều kiện.

8. Ưu điểm của IC cổng AND đơn

So với việc sử dụng IC logic tích hợp nhiều cổng, M74VHC1GT08DFT2G có một số ưu điểm:

Tiết kiệm diện tích PCB: Package SOT-353 nhỏ gọn, phù hợp với các thiết kế cần một cổng logic đơn.

Giảm số lượng chân kết nối: Chỉ có 5 chân, giúp đơn giản hóa bố trí mạch.

Tiêu thụ điện năng thấp: Công nghệ CMOS phù hợp với các thiết bị yêu cầu tiết kiệm năng lượng.

Tốc độ xử lý nhanh: Đáp ứng tốt các ứng dụng logic số tốc độ cao.

Thiết kế linh hoạt: Có thể bố trí gần các linh kiện cần xử lý tín hiệu, giúp tối ưu đường mạch.

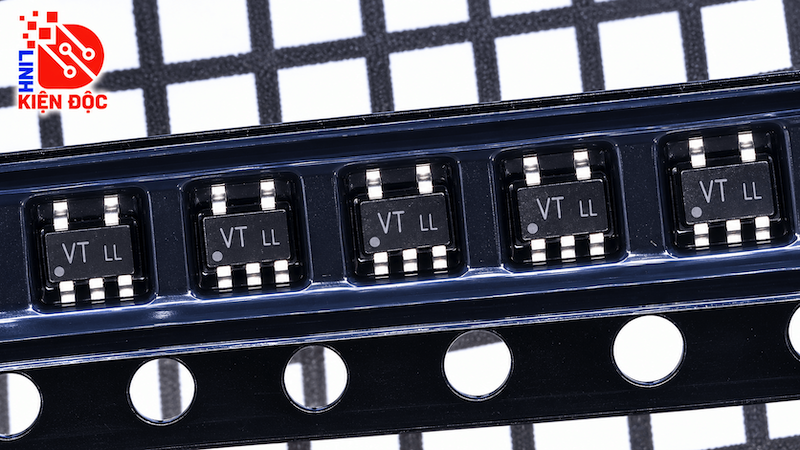

9. Ký hiệu VT trên M74VHC1GT08DFT2G

Do kích thước package SOT-353 nhỏ nên mã đầy đủ M74VHC1GT08DFT2G thường không được in trực tiếp trên thân IC.

Thay vào đó, linh kiện được nhận dạng bằng ký hiệu ngắn VT.

Khi kiểm tra IC có ký hiệu VT trên bo mạch, cần xác nhận:

Kiểu vỏ SOT-353.
Số chân của linh kiện.
Chức năng cổng AND.
Điện áp nguồn hoạt động.
Sơ đồ chân.
Vị trí trong mạch điện tử.

Không nên xác định linh kiện chỉ dựa vào ký hiệu VT vì mã marking SMD có thể trùng giữa nhiều loại linh kiện khác nhau.

10. Lưu ý khi thay thế M74VHC1GT08DFT2G

Khi lựa chọn IC thay thế M74VHC1GT08DFT2G, cần kiểm tra:

- Chức năng cổng AND hai đầu vào.
- Số cổng logic.
- Điện áp nguồn hoạt động.
- Ngưỡng điện áp logic đầu vào.
- Khả năng chịu điện áp đầu vào.
- Dòng điện đầu ra.
- Thời gian trễ truyền.

Kiểu đầu ra Push-Pull.
Package SOT-353.
Sơ đồ chân tương thích.

Đặc biệt, không nên thay bằng IC cổng OR, NAND hoặc buffer vì các linh kiện này có chức năng logic khác nhau.

11. Kết luận

M74VHC1GT08DFT2G là IC logic CMOS tích hợp một cổng AND hai đầu vào, sử dụng kiểu vỏ SOT-353 5 chân, có ký hiệu nhận dạng VT.

Linh kiện có chức năng xử lý tín hiệu logic, kết hợp điều kiện điều khiển và tạo tín hiệu đầu ra theo phép toán AND.

Với kích thước nhỏ gọn, tốc độ chuyển mạch cao và mức tiêu thụ điện năng thấp, M74VHC1GT08DFT2G phù hợp với các mạch vi điều khiển, hệ thống nhúng, thiết bị điện tử dân dụng và bo mạch điều khiển công nghiệp.
