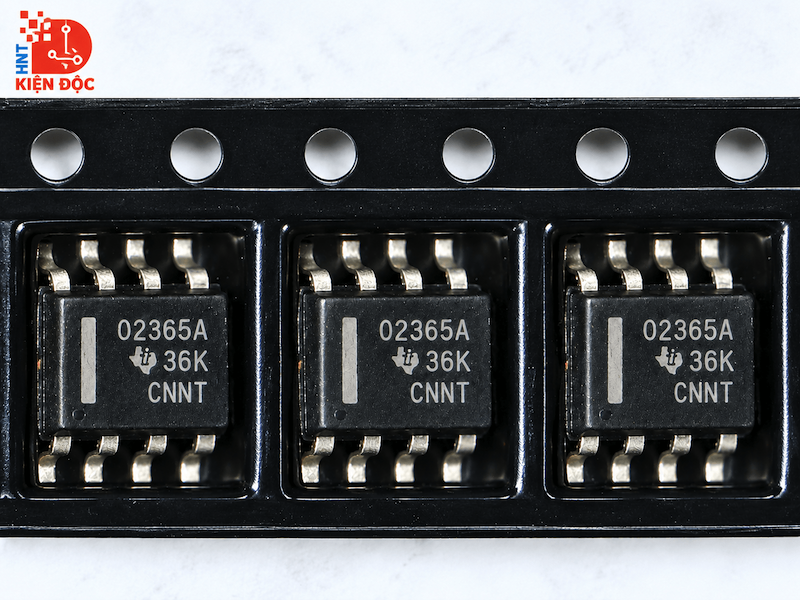

OPA2365AIDR kí hiệu O2365A IC số SOP-8

16.000₫

Mã sản phẩm: OPA2365AIDR

Ký hiệu: O2365A

Loại linh kiện: IC số

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC OPA2365AIDR

OPA2365AIDR ký hiệu O2365A SOP-8 là IC khuếch đại thuật toán kép (Dual Operational Amplifier) thuộc dòng OPA2365 của Texas Instruments, được thiết kế cho các mạch xử lý tín hiệu analog yêu cầu độ chính xác, tốc độ cao và mức tiêu thụ điện năng thấp.

IC tích hợp hai bộ khuếch đại thuật toán độc lập trong cùng một vỏ linh kiện SOP-8, giúp tiết kiệm diện tích bo mạch và giảm số lượng linh kiện trong thiết kế.

OPA2365AIDR sử dụng nguồn điện áp thấp, hỗ trợ đầu vào và đầu ra Rail-to-Rail, phù hợp với các hệ thống điện tử hiện đại như mạch cảm biến, thiết bị đo lường, bộ chuyển đổi tín hiệu và mạch xử lý analog.

Sản phẩm có mã đầy đủ OPA2365AIDR, ký hiệu nhận diện O2365A, kiểu chân SOP-8, thường được sử dụng trong các thiết bị điện tử công nghiệp, thiết bị đo và hệ thống điều khiển.

2. Đặc điểm nổi bật của IC OPA2365AIDR SOP-8

Mã linh kiện: OPA2365AIDR.
Ký hiệu trên thân IC: O2365A.
Hãng sản xuất: Texas Instruments.
Loại IC: Khuếch đại thuật toán kép.
Tích hợp 2 bộ khuếch đại thuật toán.
Kiểu đóng gói: SOP-8 / SOIC-8.
Số chân: 8 chân.
Công nghệ lắp đặt: SMD/SMT.
Điện áp nguồn hoạt động: 2,2V đến 5,5V.
Đầu vào và đầu ra Rail-to-Rail.
Băng thông khuếch đại rộng.
Tốc độ đáp ứng tín hiệu cao.
Phù hợp với các mạch xử lý tín hiệu analog.
Ứng dụng trong mạch cảm biến, đo lường và điều khiển.

3. Cấu tạo của IC OPA2365AIDR

OPA2365AIDR được tích hợp hai bộ khuếch đại thuật toán bên trong một chip bán dẫn.

Hai bộ khuếch đại thuật toán độc lập: Cho phép thực hiện hai chức năng khuếch đại hoặc xử lý tín hiệu analog trong cùng một IC.

Tầng đầu vào Rail-to-Rail: Hỗ trợ tiếp nhận tín hiệu có điện áp gần hai mức nguồn cấp trong phạm vi hoạt động cho phép.

Tầng khuếch đại nội bộ: Thực hiện khuếch đại chênh lệch điện áp giữa đầu vào không đảo và đầu vào đảo.

Tầng đầu ra Rail-to-Rail: Cho phép điện áp đầu ra tiến gần các mức nguồn cấp, tùy theo tải và điều kiện vận hành.

Mạch phân cực và ổn định: Duy trì điều kiện hoạt động của các tầng khuếch đại bên trong.

Vỏ SOP-8: Bảo vệ chip bán dẫn và cung cấp 8 chân kết nối với bo mạch điện tử.

Nhờ tích hợp hai bộ khuếch đại trong cùng một linh kiện, OPA2365AIDR giúp thiết kế mạch gọn hơn so với việc sử dụng hai IC khuếch đại đơn riêng biệt.

4. Thông số kỹ thuật IC OPA2365AIDR ký hiệu O2365A

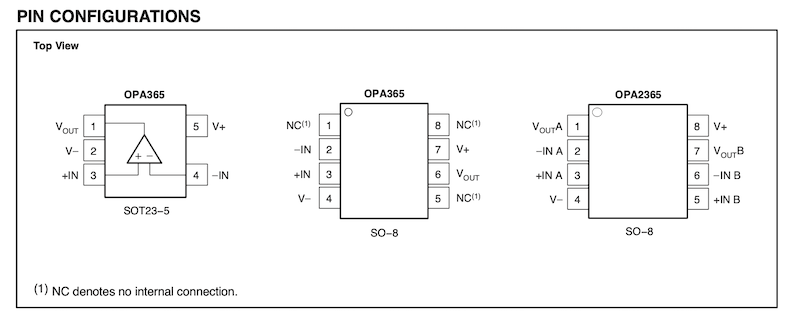

5. Kích thước và sơ đồ chân IC OPA2365AIDR SOP-8

Sơ đồ chức năng các chân:

Chân	Ký hiệu	Chức năng
1	OUT A	Đầu ra bộ khuếch đại A
2	−IN A	Đầu vào đảo bộ A
3	+IN A	Đầu vào không đảo bộ A
4	V−	Nguồn âm hoặc GND
5	+IN B	Đầu vào không đảo bộ B
6	−IN B	Đầu vào đảo bộ B
7	OUT B	Đầu ra bộ khuếch đại B
8	V+	Nguồn dương

Khi lắp đặt cần xác định đúng vị trí chân số 1 theo dấu định hướng trên thân IC và bản vẽ chân của nhà sản xuất.

6. Nguyên lý hoạt động của IC OPA2365AIDR

OPA2365AIDR hoạt động dựa trên nguyên lý khuếch đại điện áp chênh lệch giữa hai đầu vào của mỗi bộ khuếch đại thuật toán.

Mỗi bộ khuếch đại có hai đầu vào:

Đầu vào không đảo (+).
Đầu vào đảo (−).

Tín hiệu đầu ra phụ thuộc vào độ chênh lệch điện áp giữa hai đầu vào và cấu hình mạch phản hồi bên ngoài.

Trong cấu hình khuếch đại không đảo, tín hiệu được đưa vào chân (+), trong khi mạng điện trở phản hồi kết nối với chân (−) để xác định hệ số khuếch đại.

Trong cấu hình khuếch đại đảo, tín hiệu được đưa vào chân (−) thông qua điện trở, còn chân (+) được nối với điện áp tham chiếu thích hợp.

Hai bộ khuếch đại bên trong OPA2365AIDR có thể hoạt động độc lập để thực hiện các nhiệm vụ như khuếch đại tín hiệu cảm biến, đệm tín hiệu, lọc tín hiệu hoặc điều hòa tín hiệu trước khi đưa đến bộ chuyển đổi ADC.

Đặc tính Rail-to-Rail giúp IC khai thác hiệu quả dải điện áp nguồn thấp, tuy nhiên biên độ tín hiệu thực tế vẫn phụ thuộc vào tải và các giới hạn được quy định trong datasheet.

7. Ứng dụng của IC OPA2365AIDR SOP-8

IC OPA2365AIDR được sử dụng trong nhiều hệ thống điện tử yêu cầu khuếch đại và xử lý tín hiệu analog.

Các ứng dụng phổ biến gồm:

Mạch khuếch đại tín hiệu cảm biến.
Mạch xử lý tín hiệu analog.
Thiết bị đo lường điện tử.
Mạch đệm tín hiệu.
Mạch lọc chủ động.
Mạch điều hòa tín hiệu trước ADC.
Hệ thống thu thập dữ liệu.
Thiết bị điều khiển công nghiệp.
Mạch đo điện áp và dòng điện.
Thiết bị điện tử sử dụng nguồn điện áp thấp.
Bo mạch điều khiển và giám sát.
Sửa chữa thiết bị đo và mạch xử lý tín hiệu.

Việc lựa chọn IC cần dựa trên yêu cầu về điện áp nguồn, độ chính xác, băng thông, độ ổn định và đặc tính tải của từng ứng dụng.

8. Ưu điểm của IC OPA2365AIDR

Tích hợp hai bộ khuếch đại: Cho phép xử lý hai kênh tín hiệu analog trong cùng một linh kiện, giúp tiết kiệm diện tích bo mạch.

Băng thông rộng: Phù hợp với các mạch khuếch đại cần đáp ứng tín hiệu nhanh.

Đầu vào và đầu ra Rail-to-Rail: Hỗ trợ xử lý tín hiệu trong các hệ thống sử dụng nguồn điện áp thấp.

Điện áp hoạt động 2,2V đến 5,5V: Phù hợp với nhiều hệ thống điện tử sử dụng nguồn 3,3V hoặc 5V.

Kiểu chân SOP-8: Thuận tiện cho thiết kế bo mạch SMD và thay thế linh kiện có cùng chuẩn đóng gói.

Ứng dụng đa dạng: Có thể sử dụng trong mạch cảm biến, đo lường, điều khiển và xử lý tín hiệu analog.

9. Lưu ý khi sử dụng và thay thế IC OPA2365AIDR

Khi sử dụng hoặc thay thế IC OPA2365AIDR cần chú ý:

Kiểm tra chính xác mã linh kiện OPA2365AIDR.
Đối chiếu ký hiệu O2365A trên thân IC.
Xác định đúng kiểu đóng gói SOP-8.
Kiểm tra vị trí chân số 1 trước khi hàn.
Đảm bảo điện áp cấp nằm trong phạm vi cho phép.
Không cấp điện áp vượt giới hạn tuyệt đối của IC.
Sử dụng tụ lọc nguồn phù hợp, bố trí gần chân cấp nguồn.
Thiết kế mạch phản hồi đúng yêu cầu để đảm bảo ổn định.
Kiểm tra biên độ tín hiệu đầu vào và đầu ra.
Tránh hiện tượng nhiễu và dao động không mong muốn.
Không để các đầu vào không sử dụng ở trạng thái trôi điện áp.
Kiểm tra khả năng tương thích trước khi thay bằng IC khuếch đại khác.

Đặc biệt, không nên thay thế OPA2365AIDR bằng một IC Op-Amp SOP-8 bất kỳ chỉ vì có cùng số chân. Các thông số như băng thông, tốc độ đáp ứng, điện áp nguồn, điện áp offset và đặc tính Rail-to-Rail có thể khác nhau đáng kể.

10. Kết luận

OPA2365AIDR ký hiệu O2365A SOP-8 là IC khuếch đại thuật toán kép của Texas Instruments, được thiết kế cho các ứng dụng xử lý tín hiệu analog yêu cầu tốc độ cao, độ chính xác và khả năng hoạt động với nguồn điện áp thấp.

Với hai bộ khuếch đại tích hợp, băng thông rộng, đầu vào và đầu ra Rail-to-Rail cùng kiểu đóng gói SOP-8 nhỏ gọn, sản phẩm phù hợp với nhiều thiết bị đo lường, mạch cảm biến và hệ thống điều khiển điện tử.

Khi lựa chọn hoặc thay thế IC OPA2365AIDR, cần kiểm tra chính xác mã linh kiện, ký hiệu trên thân, sơ đồ chân và các thông số kỹ thuật để đảm bảo khả năng tương thích và hoạt động ổn định của thiết bị.
