IC SO SÁNH VI SAI BỐN KÊNH LM339DR SOP 14 CHIP 339

1₫

Mã sản phẩm : LM339DR

Loại linh kiện: IC

Kiểu chân: SOP-14

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí:

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả
Đánh giá (0)

1. Giới thiệu chung về IC LM339DR

LM339DR là IC so sánh điện áp vi sai bốn kênh (Quad Differential Comparator), được tích hợp 4 bộ so sánh điện áp độc lập trong cùng một chip. IC có nhiệm vụ so sánh hai mức điện áp đầu vào và tạo trạng thái đầu ra tương ứng với sự chênh lệch giữa hai tín hiệu.

LM339DR thuộc dòng LM339, sử dụng công nghệ Bipolar và có đầu ra Open Collector. Nhờ cấu trúc 4 kênh độc lập, IC có thể đồng thời thực hiện nhiều chức năng như phát hiện ngưỡng, giám sát nguồn, cảnh báo quá áp, thấp áp hoặc chuyển đổi tín hiệu analog thành tín hiệu logic theo ngưỡng.

LM339DR sử dụng kiểu đóng gói SOIC-14/SOP-14 gồm 14 chân, thiết kế dành cho lắp ráp bề mặt SMD. Hậu tố R của LM339DR thể hiện phiên bản được đóng gói dạng Tape & Reel, phù hợp với dây chuyền lắp ráp linh kiện tự động.

2. Đặc điểm của IC LM339DR

Tích hợp 4 bộ so sánh điện áp độc lập.
Dải điện áp nguồn hoạt động rộng.
Có thể sử dụng nguồn đơn hoặc nguồn đối xứng.
Điện áp nguồn đơn từ 2V đến 30V.
Điện áp nguồn đối xứng từ ±1V đến ±15V.
Dải điện áp common-mode đầu vào bao gồm mức GND.
Đầu ra dạng Open Collector.
Có khả năng giao tiếp với các mạch logic TTL, MOS và CMOS.
Điện áp bão hòa đầu ra thấp.
Dòng tiêu thụ thấp.
Bốn comparator có thể hoạt động độc lập.
Kiểu chân SOP-14 nhỏ gọn, phù hợp với mạch SMD.
Thích hợp cho các thiết bị điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

Bên trong LM339DR gồm 4 bộ comparator độc lập. Mỗi bộ comparator có:

Một đầu vào không đảo IN+.
Một đầu vào đảo IN−.
Mạch khuếch đại vi sai.
Tầng chuyển trạng thái.
Đầu ra Open Collector.

Nguyên lý hoạt động của LM339DR dựa trên việc liên tục so sánh điện áp tại hai đầu vào IN+ và IN−.

Khi điện áp tại đầu vào không đảo IN+ lớn hơn điện áp tại đầu vào đảo IN−, transistor đầu ra Open Collector chuyển sang trạng thái tương ứng. Khi quan hệ giữa hai điện áp đầu vào đảo chiều, trạng thái đầu ra cũng thay đổi.

Do sử dụng cấu trúc Open Collector, đầu ra của LM339DR thường cần kết hợp với một điện trở kéo lên Pull-up để tạo mức điện áp logic mong muốn.

Bốn bộ comparator bên trong hoạt động độc lập nên một IC LM339DR có thể giám sát hoặc so sánh đồng thời nhiều tín hiệu khác nhau.

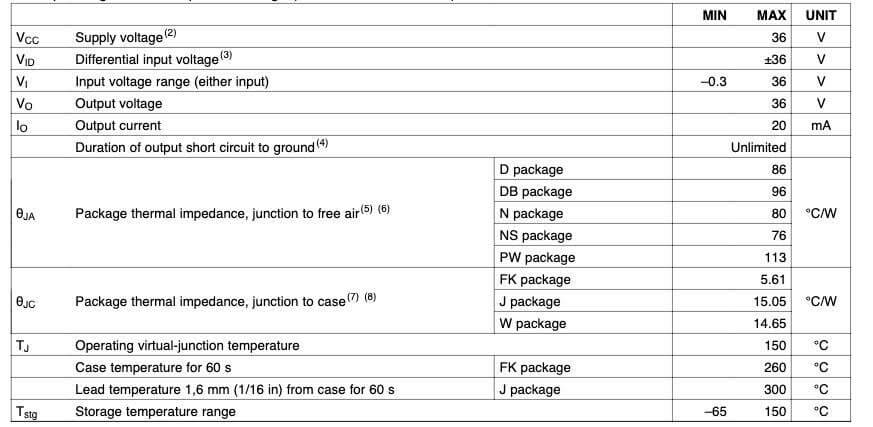

4. Thông số kỹ thuật IC LM339DR

Thong-so-ki-thuat--LM339D — Thong-so-ki-thuat–LM339D

5. Kích thước IC LM339DR SOP-14

6. Ứng dụng của IC LM339DR

LM339DR được sử dụng rộng rãi trong các mạch điện tử cần so sánh hoặc phát hiện mức điện áp, bao gồm:

Mạch so sánh điện áp.
Mạch phát hiện ngưỡng điện áp.
Mạch giám sát nguồn điện.
Mạch cảnh báo quá áp.
Mạch cảnh báo điện áp thấp.
Mạch bảo vệ nguồn.
Mạch giám sát pin và ắc quy.
Mạch điều khiển relay.
Mạch điều khiển LED báo trạng thái.
Mạch cảm biến ánh sáng.
Mạch cảm biến nhiệt độ.
Mạch phát hiện dòng điện.
Mạch tạo xung.
Mạch dao động.
Mạch chuyển đổi tín hiệu analog thành tín hiệu logic theo ngưỡng.
Bộ nguồn switching.
Bộ sạc pin và ắc quy.
Thiết bị đo lường.
Mạch điều khiển tự động.
Thiết bị điện tử công nghiệp.

LM339DR SOP-14 Chip 339 là IC comparator 4 kênh phù hợp với nhiều thiết kế cần so sánh và giám sát điện áp. Với 4 bộ so sánh độc lập, dải nguồn rộng, đầu ra Open Collector và package SOP-14 nhỏ gọn, linh kiện giúp giảm số lượng IC cần sử dụng và tiết kiệm diện tích trên bo mạch.
