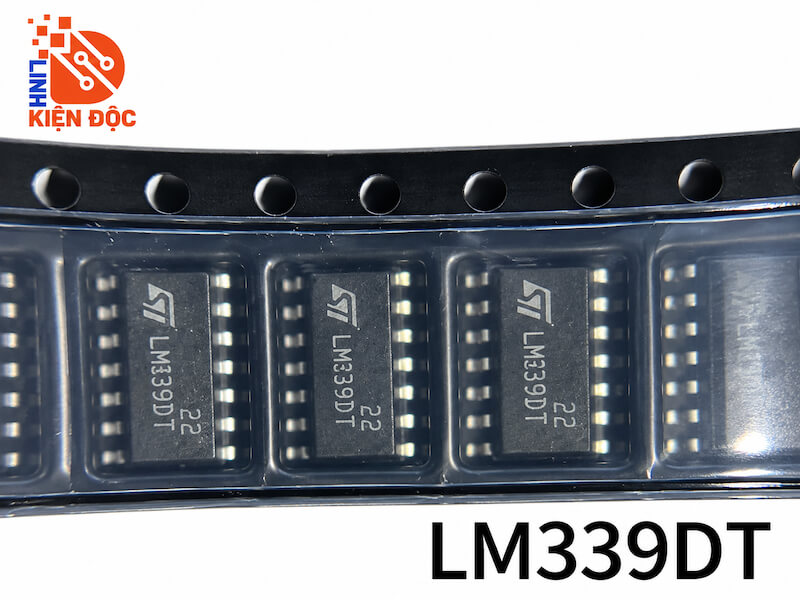

LM339DT là IC so sánh điện áp vi sai bốn kênh (Quad Differential Comparator), tích hợp 4 bộ so sánh điện áp độc lập trong cùng một IC. Linh kiện có chức năng so sánh hai mức điện áp đầu vào và thay đổi trạng thái đầu ra dựa trên sự chênh lệch giữa hai tín hiệu.

LM339DT có khả năng hoạt động với dải điện áp nguồn rộng, hỗ trợ cả nguồn đơn và nguồn đối xứng. IC sử dụng kiểu đầu ra Open Collector, thuận tiện khi giao tiếp với nhiều mức điện áp logic khác nhau.

Phiên bản LM339DT sử dụng kiểu đóng gói SOP-14/SO-14 gồm 14 chân, thích hợp cho lắp ráp bề mặt SMD và được sử dụng rộng rãi trong mạch giám sát điện áp, mạch phát hiện ngưỡng, nguồn điện, thiết bị điều khiển và các hệ thống điện tử công nghiệp.

2. Đặc điểm của IC LM339DT

• Tích hợp 4 bộ so sánh điện áp độc lập trong một IC.
• Hoạt động với nguồn đơn hoặc nguồn đối xứng.
• Dải điện áp nguồn đơn rộng từ 2V đến 36V.
• Có thể sử dụng nguồn đối xứng từ ±1V đến ±18V.
• Dòng tiêu thụ thấp.
• Dải điện áp đầu vào có thể bao gồm mức GND.
• Điện áp offset đầu vào thấp.
• Đầu ra dạng Open Collector.
• Có thể giao tiếp với nhiều loại mạch logic.
• Kiểu đóng gói SOP-14 nhỏ gọn, phù hợp lắp ráp SMD.
• Có 4 kênh độc lập giúp tiết kiệm diện tích PCB và giảm số lượng linh kiện.
• Phù hợp với các mạch điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

LM339DT được cấu tạo từ 4 bộ so sánh điện áp độc lập nằm bên trong cùng một chip. Mỗi bộ so sánh gồm:

• Đầu vào không đảo IN+.
• Đầu vào đảo IN−.
• Mạch khuếch đại vi sai.
• Tầng xử lý và chuyển trạng thái.
• Đầu ra dạng Open Collector.

Nguyên lý hoạt động của LM339DT dựa trên việc so sánh điện áp tại hai đầu vào IN+ và IN−. Khi mức điện áp giữa hai đầu vào thay đổi qua ngưỡng so sánh, transistor đầu ra sẽ chuyển trạng thái.

Do đầu ra sử dụng cấu trúc Open Collector, khi sử dụng LM339DT thường cần mắc thêm một điện trở kéo lên (Pull-up Resistor) ở đầu ra.

Bốn comparator bên trong IC hoạt động độc lập, vì vậy một LM339DT có thể thực hiện đồng thời nhiều chức năng so sánh hoặc giám sát nhiều mức điện áp khác nhau.

4. Thông số kỹ thuật LM339DT

5. Kích thước IC LM339DT SOP-14

6. Ứng dụng của IC LM339DT

LM339DT được sử dụng rộng rãi trong các mạch cần phát hiện và so sánh mức điện áp, tiêu biểu như:

• Mạch so sánh điện áp.
• Mạch phát hiện ngưỡng điện áp.
• Mạch cảnh báo quá áp.
• Mạch cảnh báo điện áp thấp.
• Mạch giám sát nguồn điện.
• Mạch bảo vệ nguồn.
• Mạch bảo vệ pin và ắc quy.
• Mạch điều khiển relay.
• Mạch điều khiển LED báo trạng thái.
• Mạch cảm biến ánh sáng.
• Mạch cảm biến nhiệt độ.
• Mạch giám sát dòng điện.
• Mạch tạo xung và dao động.
• Mạch chuyển tín hiệu analog thành tín hiệu logic theo ngưỡng.
• Bộ nguồn switching và mạch quản lý nguồn.
• Thiết bị điều khiển tự động.
• Bo mạch điện tử công nghiệp.
• Thiết bị đo lường và giám sát.

LM339DT SOP-14 Chip 339 là lựa chọn phù hợp cho các thiết kế cần nhiều kênh so sánh điện áp trên cùng một IC. Với 4 comparator độc lập, dải nguồn rộng, đầu ra Open Collector và kích thước nhỏ gọn, linh kiện giúp đơn giản hóa thiết kế và tiết kiệm diện tích trên bo mạch.
