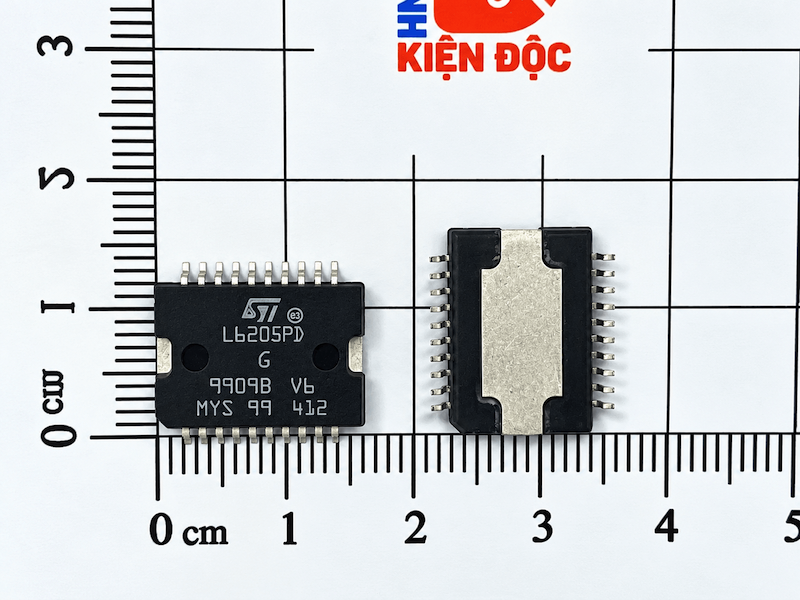

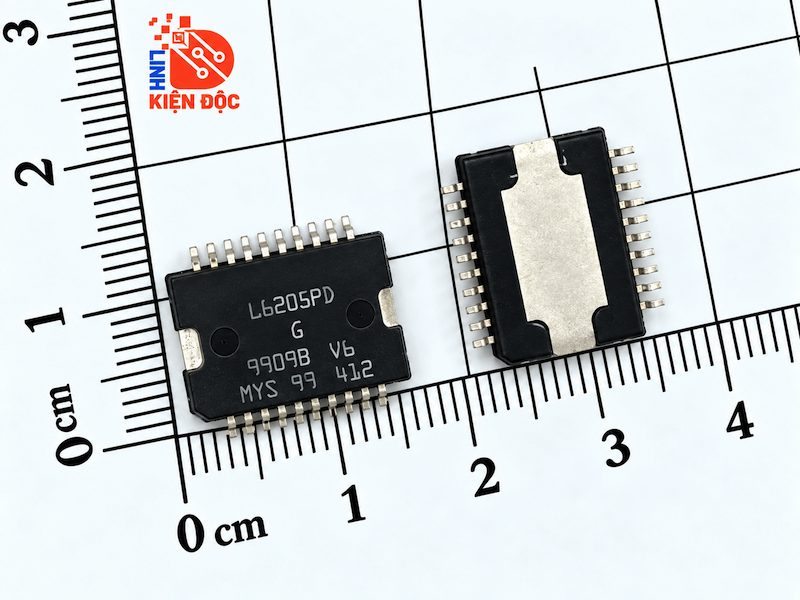

L6205PD IC điều khiển động cơ SOP-20 mới

1. Giới thiệu chung về IC L6205PD

L6205PD IC điều khiển động cơ SOP-20 mới là vi mạch điều khiển công suất được thiết kế để điều khiển động cơ điện một chiều DC và các tải cảm ứng. IC tích hợp hai mạch cầu H (Dual Full Bridge Driver), cho phép điều khiển hai động cơ DC độc lập hoặc các cuộn dây của động cơ bước hai pha.

L6205PD thuộc dòng IC điều khiển động cơ của STMicroelectronics, sử dụng công nghệ DMOS công suất để thực hiện chức năng đóng cắt dòng điện qua tải.

Sản phẩm có khả năng điều khiển chiều quay động cơ, hỗ trợ điều chỉnh tốc độ bằng tín hiệu PWM và tích hợp các chức năng bảo vệ nhằm nâng cao độ an toàn khi vận hành.

IC L6205PD sử dụng kiểu đóng gói PowerSO-20, gồm 20 chân kết nối và có cấu trúc tản nhiệt phục vụ hoạt động công suất. Đây là kiểu vỏ công suất, cần phân biệt với SOP-20 thông thường khi lựa chọn linh kiện thay thế.

Sản phẩm được sử dụng trong các bo mạch điều khiển động cơ, thiết bị tự động hóa, máy móc công nghiệp, robot và hệ thống truyền động điện tử.

2. Đặc điểm nổi bật của IC L6205PD

• Mã linh kiện: L6205PD.
• Thương hiệu: STMicroelectronics.
• Loại linh kiện: IC điều khiển động cơ.
• Chức năng: Driver cầu H kép.
• Tên tiếng Anh: Dual Full Bridge Driver.
• Công nghệ công suất: DMOS.
• Tích hợp hai mạch cầu H độc lập.
• Điều khiển được hai động cơ DC.
• Có thể sử dụng để điều khiển động cơ bước hai pha.
• Hỗ trợ điều khiển chiều quay động cơ.
• Hỗ trợ điều chỉnh tốc độ bằng PWM.
• Điện áp nguồn công suất hoạt động: 8V đến 52V.
• Có chức năng bảo vệ quá dòng.
• Có chức năng bảo vệ quá nhiệt.
• Tích hợp diode hồi tiếp trong cấu trúc công suất.
• Kiểu đóng gói: PowerSO-20.
• Số chân kết nối: 20 chân.
• Phù hợp với các mạch điều khiển động cơ và tải cảm ứng.

3. Cấu tạo của IC L6205PD

IC L6205PD được tích hợp nhiều khối chức năng nhằm thực hiện nhiệm vụ điều khiển động cơ điện.

Khối cầu H thứ nhất: Gồm các transistor công suất DMOS được bố trí thành mạch cầu H, cho phép thay đổi chiều dòng điện qua động cơ thứ nhất.

Khối cầu H thứ hai: Có cấu trúc tương tự cầu H thứ nhất, cho phép điều khiển động cơ DC thứ hai hoặc cuộn dây còn lại của động cơ bước.

Khối điều khiển logic: Tiếp nhận tín hiệu từ vi điều khiển hoặc mạch điều khiển bên ngoài để xác định trạng thái đóng cắt của các transistor công suất.

Khối điều khiển cổng MOSFET: Tạo tín hiệu điều khiển thích hợp cho các transistor DMOS bên trong IC.

Khối bảo vệ quá dòng: Hỗ trợ bảo vệ tầng công suất khi dòng điện vượt giới hạn cho phép.

Khối bảo vệ quá nhiệt: Giúp hạn chế hư hỏng IC khi nhiệt độ mối nối tăng quá mức quy định.

Khối điều khiển Enable: Cho phép kích hoạt hoặc vô hiệu hóa hoạt động của từng cầu H.

Khối nguồn và mạch bơm điện tích: Cung cấp điều kiện điều khiển cần thiết cho các transistor công suất bên trong.

Vỏ PowerSO-20: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ IC ra bo mạch thông qua cấu trúc tản nhiệt của linh kiện.

4. Thông số kỹ thuật IC L6205PD PowerSO-20

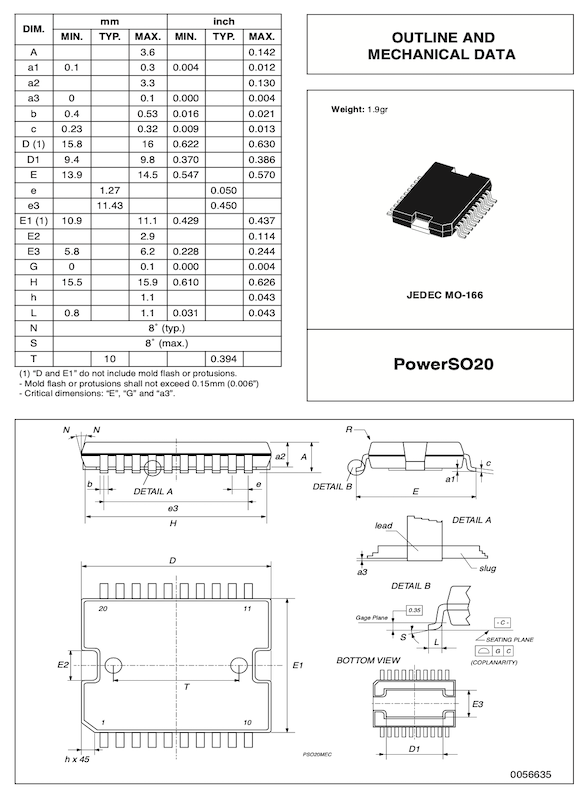

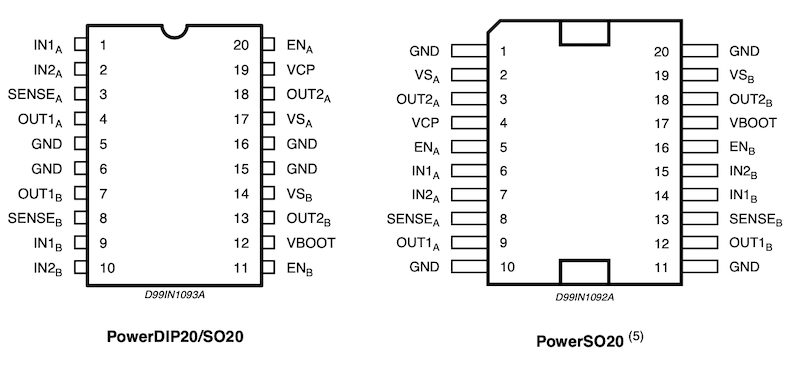

5. Kích thước và kiểu chân IC L6205PD

6. Nguyên lý hoạt động của IC L6205PD

IC L6205PD hoạt động dựa trên nguyên lý điều khiển dòng điện qua tải bằng hai mạch cầu H tích hợp.

Mỗi cầu H gồm bốn transistor công suất được điều khiển theo từng cặp để thay đổi chiều dòng điện chạy qua động cơ.

Điều khiển động cơ quay thuận: IC kích hoạt các transistor phù hợp để dòng điện chạy qua động cơ theo một chiều xác định.

Điều khiển động cơ quay ngược: IC thay đổi trạng thái đóng cắt của các transistor, làm đảo chiều dòng điện qua động cơ.

Điều chỉnh tốc độ: Tín hiệu PWM có thể được sử dụng tại các đầu vào điều khiển để thay đổi điện áp trung bình đặt lên động cơ, từ đó điều chỉnh tốc độ trong điều kiện tải phù hợp.

Điều khiển động cơ bước: Hai cầu H có thể điều khiển hai cuộn dây của động cơ bước lưỡng cực theo trình tự kích thích phù hợp.

Bảo vệ quá dòng: Khi xảy ra tình trạng dòng điện vượt ngưỡng bảo vệ, mạch bảo vệ bên trong hỗ trợ hạn chế nguy cơ hư hỏng tầng công suất.

Bảo vệ quá nhiệt: Khi nhiệt độ mối nối vượt ngưỡng cho phép, IC có thể ngắt tầng công suất để bảo vệ linh kiện.

Nhờ tích hợp hai cầu H trong cùng một vi mạch, L6205PD giúp giảm số lượng linh kiện công suất rời và đơn giản hóa thiết kế mạch điều khiển động cơ.

7. Ứng dụng của IC L6205PD SOP-20

IC L6205PD được sử dụng trong nhiều hệ thống điều khiển động cơ và thiết bị điện tử công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch điều khiển động cơ DC.
• Mạch điều khiển đảo chiều động cơ.
• Mạch điều chỉnh tốc độ động cơ bằng PWM.
• Mạch điều khiển động cơ bước hai pha.
• Robot và thiết bị tự động hóa.
• Hệ thống truyền động điện tử.
• Bo mạch điều khiển máy móc công nghiệp.
• Thiết bị cơ điện tử.
• Mạch điều khiển cơ cấu chấp hành.
• Thiết bị điều khiển chuyển động.
• Máy in và thiết bị văn phòng.
• Thiết bị đo lường có bộ phận chuyển động.
• Sửa chữa và thay thế IC điều khiển động cơ trên PCB.

Trong các ứng dụng có dòng tải lớn, cần thiết kế tản nhiệt và kiểm soát dòng điện phù hợp để đảm bảo IC hoạt động trong giới hạn cho phép.

8. Ưu điểm của IC L6205PD

Tích hợp hai cầu H: Cho phép điều khiển hai động cơ DC hoặc hai cuộn dây động cơ bước bằng một vi mạch.

Công nghệ DMOS: Hỗ trợ điều khiển tải công suất với cấu trúc transistor MOSFET tích hợp.

Điện áp hoạt động 8V–52V: Phù hợp với nhiều hệ thống điều khiển động cơ sử dụng nguồn DC.

Hỗ trợ PWM: Cho phép điều chỉnh tốc độ động cơ thông qua tín hiệu điều khiển từ vi điều khiển hoặc bộ điều khiển bên ngoài.

Bảo vệ quá dòng và quá nhiệt: Giúp tăng khả năng bảo vệ tầng công suất khi xảy ra điều kiện hoạt động bất thường.

Thiết kế PowerSO-20: Có cấu trúc hỗ trợ tản nhiệt, phù hợp với các ứng dụng điều khiển công suất.

Ứng dụng linh hoạt: Có thể sử dụng trong robot, thiết bị tự động hóa, bo mạch điều khiển và các hệ thống cơ điện tử.

9. Lưu ý khi sử dụng và thay thế IC L6205PD

Khi lựa chọn và thay thế IC L6205PD cần chú ý:

• Kiểm tra chính xác mã linh kiện L6205PD.
• Xác nhận đúng kiểu đóng gói PowerSO-20.
• Không nhầm lẫn với IC SOP-20 thông thường.
• Đối chiếu sơ đồ chân với bo mạch.
• Kiểm tra điện áp nguồn trước khi cấp điện.
• Không để điện áp hoạt động vượt giới hạn cho phép.
• Kiểm tra dòng làm việc và dòng khởi động của động cơ.
• Đảm bảo khả năng tản nhiệt phù hợp.
• Kiểm tra các tụ điện và linh kiện ngoại vi của mạch driver.
• Sử dụng tín hiệu PWM có tần số và mức điện áp phù hợp.
• Tránh điều khiển tải vượt quá khả năng chịu dòng của IC.
• Kiểm tra tình trạng chập mạch ở động cơ và đường dây trước khi thay IC.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.
• Không thay bằng IC có cùng số chân nhưng khác chức năng hoặc sơ đồ chân.

Đặc biệt, khi IC L6205PD bị hỏng, cần kiểm tra động cơ, nguồn cấp, tải cơ khí và các linh kiện liên quan trước khi thay thế để hạn chế tình trạng hư hỏng lặp lại.

10. Kết luận

L6205PD IC điều khiển động cơ SOP-20 mới là vi mạch driver công suất tích hợp hai cầu H, được sử dụng để điều khiển động cơ DC và động cơ bước trong các hệ thống điện tử.

Với công nghệ DMOS, điện áp hoạt động 8V–52V, khả năng điều khiển PWM cùng các chức năng bảo vệ quá dòng và quá nhiệt, IC phù hợp với nhiều ứng dụng điều khiển chuyển động và tự động hóa.

Sản phẩm sử dụng kiểu đóng gói PowerSO-20 với 20 chân kết nối, thuận tiện cho việc lắp ráp và thay thế trên các bo mạch có thiết kế tương ứng.

Khi lựa chọn IC L6205PD, cần kiểm tra đúng mã linh kiện, điện áp hoạt động, dòng tải, sơ đồ chân và điều kiện tản nhiệt để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
